5.3
Schnüffelspitze
5.3.1
Schnüffelspitze wechseln
24
5 Installation
3 Um den Stecker der Schnüffelleitung aus der Buchse des Geräts zu lösen, ziehen Sie am
geriffelten Ring des Steckers, bis sich die Verriegelung öffnet.
4 Ziehen Sie die Schnüffelleitung ab.
5 Stecken Sie die neue Schnüffelleitung auf.
Sie können das Gerät wieder einschalten.
Sachschäden durch Verschmutzung
Partikel in der Ansaugöffnung können die Schnüffelleitung zerstören.
Schalten Sie vor jeder Installation das Gerät aus!
►
Achten Sie beim Wechseln von Teilen der Schnüffelspitze darauf, dass keine Partikel
►
in die Ansaugöffnung gelangen.

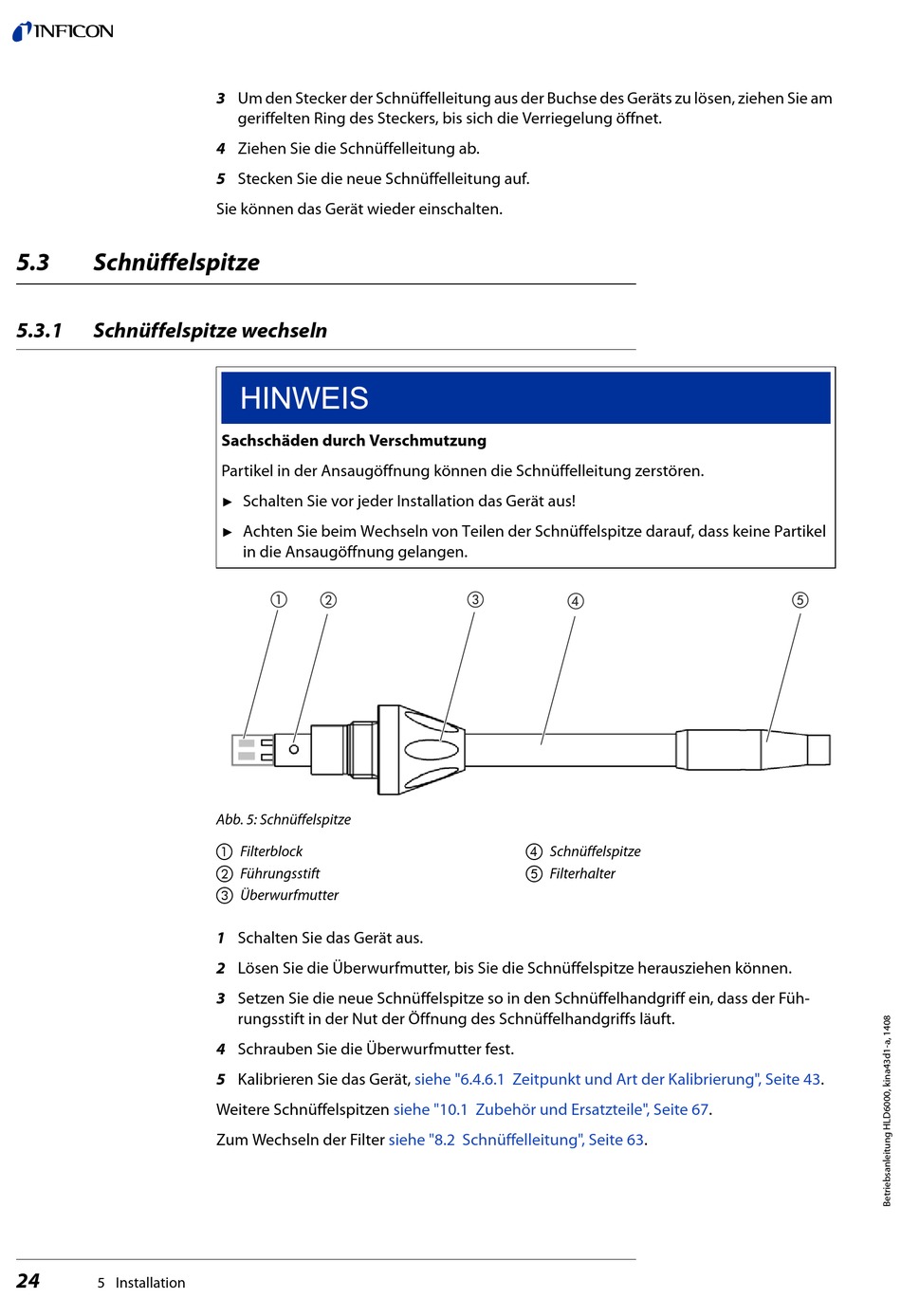

Abb. 5: Schnüffelspitze
a
Filterblock
b
Führungsstift
c
Überwurfmutter
1 Schalten Sie das Gerät aus.
2 Lösen Sie die Überwurfmutter, bis Sie die Schnüffelspitze herausziehen können.
3 Setzen Sie die neue Schnüffelspitze so in den Schnüffelhandgriff ein, dass der Füh-
rungsstift in der Nut der Öffnung des Schnüffelhandgriffs läuft.
4 Schrauben Sie die Überwurfmutter fest.
5 Kalibrieren Sie das Gerät,
Weitere Schnüffelspitzen
Zum Wechseln der Filter
d
Schnüffelspitze
e
Filterhalter
siehe "6.4.6.1 Zeitpunkt und Art der Kalibrierung", Seite
siehe "10.1 Zubehör und Ersatzteile", Seite
siehe "8.2 Schnüffelleitung", Seite
67.
63.
43.
