6.2
Gerät bedienen
6.2.1
Aufbau des Touchscreens
30
6 Betrieb
Die Anzeige arbeitet in erster Linie mit Symbolen. Vier Symbole können Sie immer auf der
Anzeige sehen: die Navigationstasten
text, weitere Symbole und Elemente,

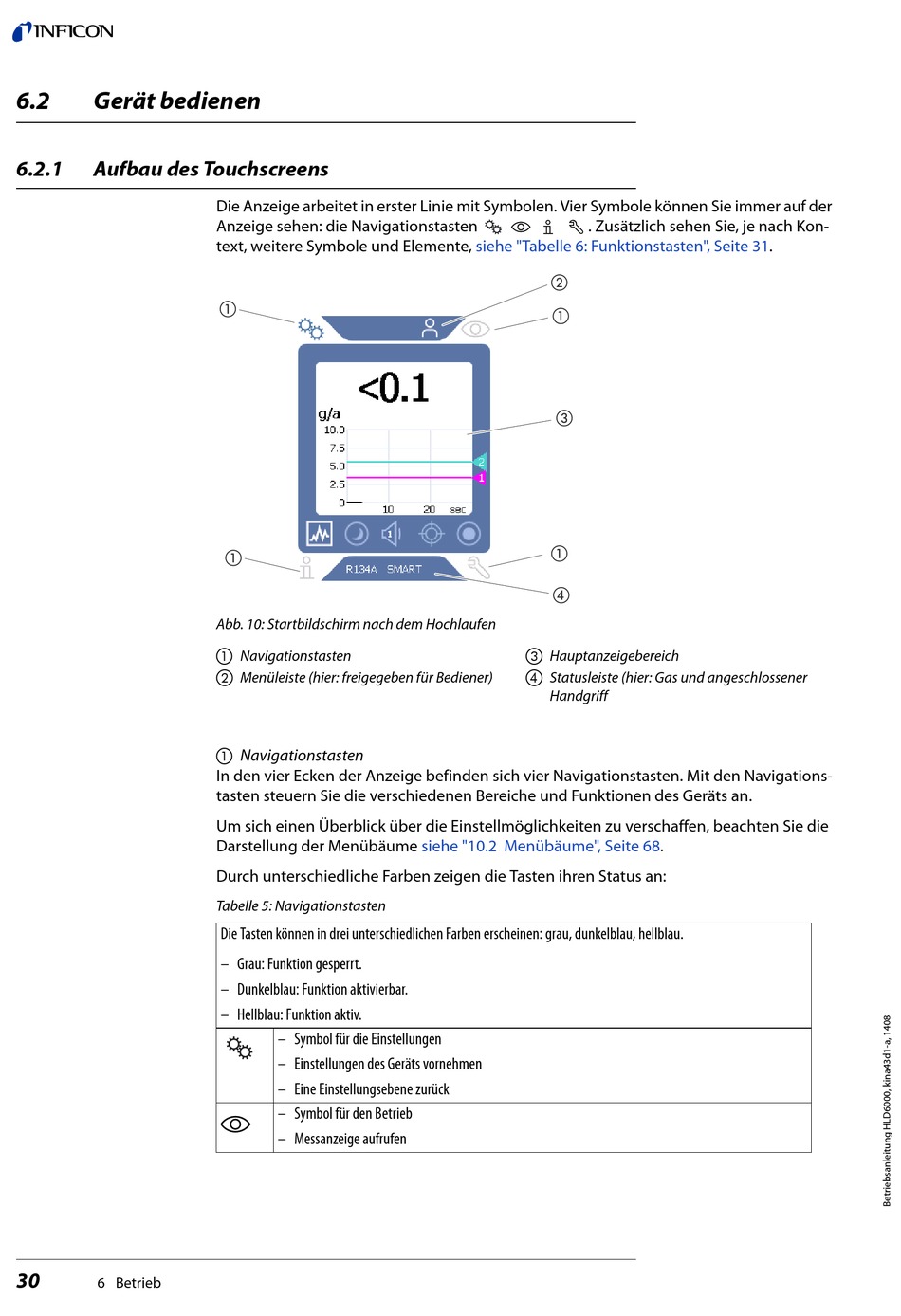

Abb. 10: Startbildschirm nach dem Hochlaufen
a
Navigationstasten
b
Menüleiste (hier: freigegeben für Bediener)
a Navigationstasten
In den vier Ecken der Anzeige befinden sich vier Navigationstasten. Mit den Navigations-
tasten steuern Sie die verschiedenen Bereiche und Funktionen des Geräts an.
Um sich einen Überblick über die Einstellmöglichkeiten zu verschaffen, beachten Sie die
Darstellung der Menübäume
Durch unterschiedliche Farben zeigen die Tasten ihren Status an:
Tabelle 5: Navigationstasten
Die Tasten können in drei unterschiedlichen Farben erscheinen: grau, dunkelblau, hellblau.
– Grau: Funktion gesperrt.
– Dunkelblau: Funktion aktivierbar.
– Hellblau: Funktion aktiv.
– Symbol für die Einstellungen
– Einstellungen des Geräts vornehmen
– Eine Einstellungsebene zurück
– Symbol für den Betrieb
– Messanzeige aufrufen
. Zusätzlich sehen Sie, je nach Kon-
siehe "Tabelle 6: Funktionstasten", Seite
c
Hauptanzeigebereich
d
Statusleiste (hier: Gas und angeschlossener
Handgriff
siehe "10.2 Menübäume", Seite
31.
68.
