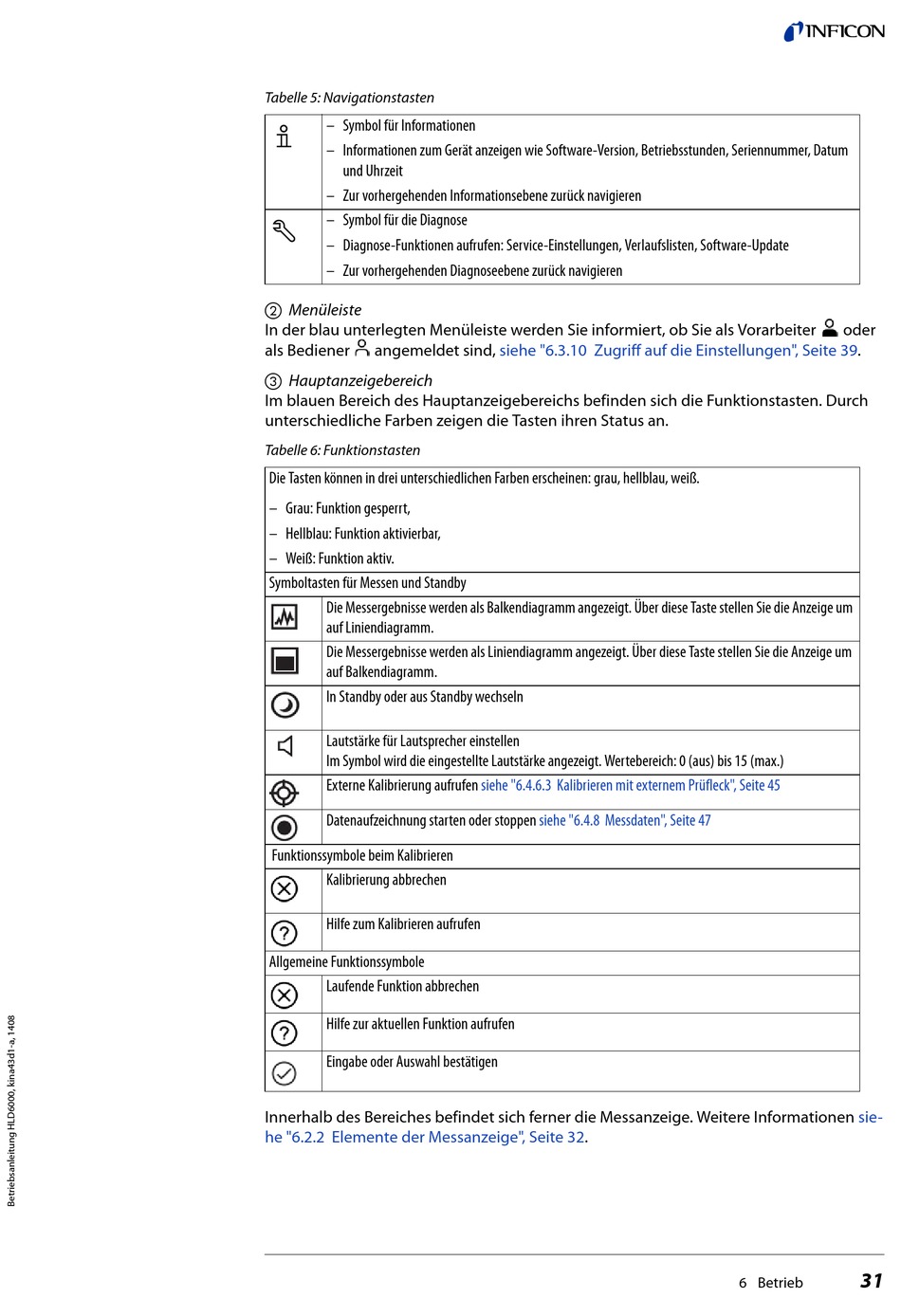

Tabelle 5: Navigationstasten
– Symbol für Informationen
– Informationen zum Gerät anzeigen wie Software-Version, Betriebsstunden, Seriennummer, Datum
und Uhrzeit
– Zur vorhergehenden Informationsebene zurück navigieren
– Symbol für die Diagnose
– Diagnose-Funktionen aufrufen: Service-Einstellungen, Verlaufslisten, Software-Update
– Zur vorhergehenden Diagnoseebene zurück navigieren
b Menüleiste
In der blau unterlegten Menüleiste werden Sie informiert, ob Sie als Vorarbeiter
als Bediener
angemeldet sind,
c Hauptanzeigebereich
Im blauen Bereich des Hauptanzeigebereichs befinden sich die Funktionstasten. Durch
unterschiedliche Farben zeigen die Tasten ihren Status an.
Tabelle 6: Funktionstasten
Die Tasten können in drei unterschiedlichen Farben erscheinen: grau, hellblau, weiß.
– Grau: Funktion gesperrt,
– Hellblau: Funktion aktivierbar,
– Weiß: Funktion aktiv.
Symboltasten für Messen und Standby
Die Messergebnisse werden als Balkendiagramm angezeigt. Über diese Taste stellen Sie die Anzeige um
auf Liniendiagramm.
Die Messergebnisse werden als Liniendiagramm angezeigt. Über diese Taste stellen Sie die Anzeige um
auf Balkendiagramm.
In Standby oder aus Standby wechseln
Lautstärke für Lautsprecher einstellen
Im Symbol wird die eingestellte Lautstärke angezeigt. Wertebereich: 0 (aus) bis 15 (max.)
Externe Kalibrierung aufrufen
Datenaufzeichnung starten oder stoppen
Funktionssymbole beim Kalibrieren
Kalibrierung abbrechen
Hilfe zum Kalibrieren aufrufen
Allgemeine Funktionssymbole
Laufende Funktion abbrechen
Hilfe zur aktuellen Funktion aufrufen
Eingabe oder Auswahl bestätigen
Innerhalb des Bereiches befindet sich ferner die Messanzeige. Weitere Informationen
he "6.2.2 Elemente der Messanzeige", Seite
siehe "6.3.10 Zugriff auf die Einstellungen", Seite
siehe "6.4.6.3 Kalibrieren mit externem Prüfleck", Seite 45
siehe "6.4.8 Messdaten", Seite 47
32.
oder
39.
sie-
31
