HYDRAULIK-GERÄTE

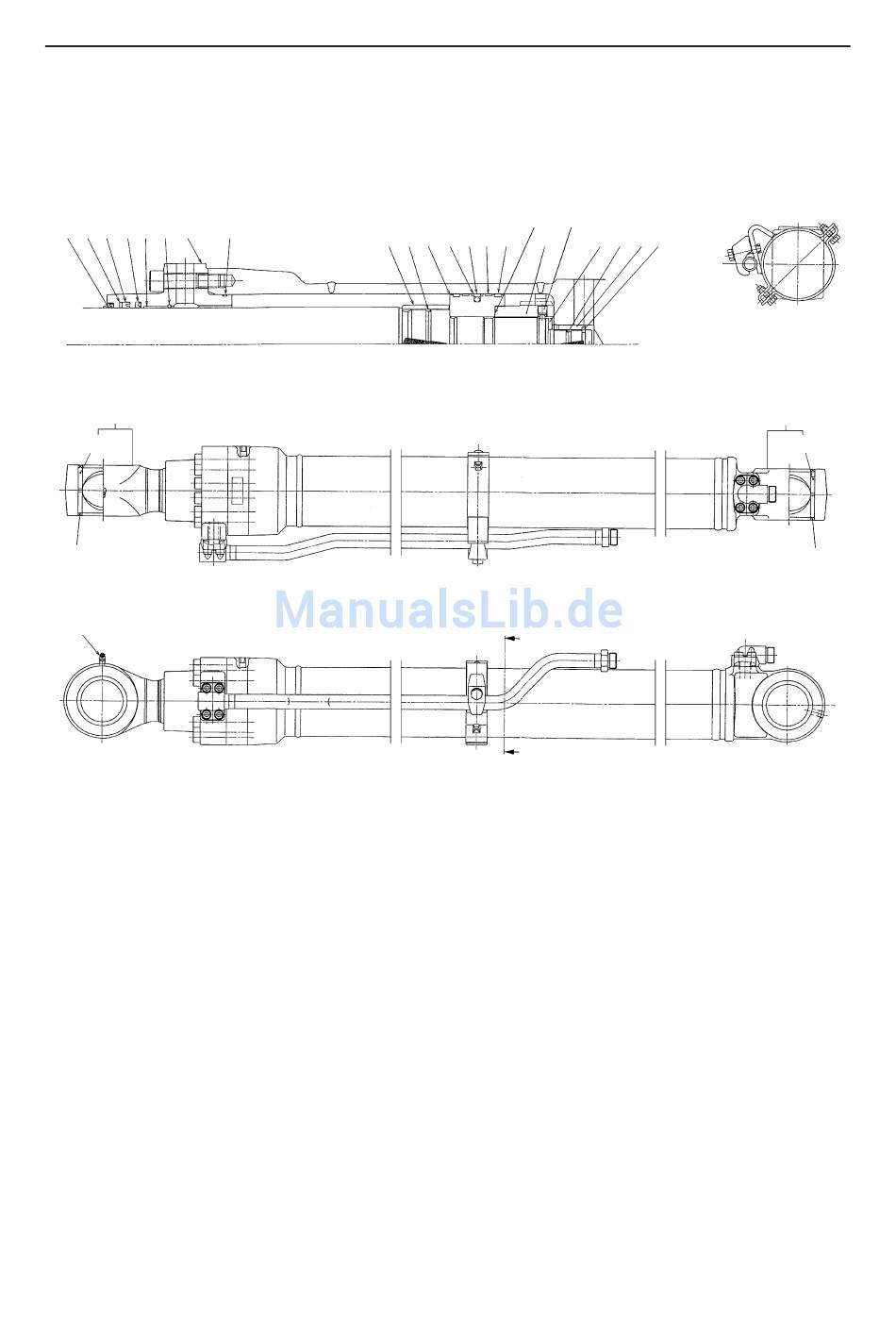

Löffelstielzylinder
4 3 2 1 1516 13
11
12
29
30
1. Pufferring
2. Stangendichtung
3. Stützring
4. Staubdichtung
5. O-Ring
6. Stützring
7. Kolbendichtung
8. Stützring
TB1140
5,6
14 1718
9. Rohr
10. Buchse
11. Kolbenstange
12. Buchse
13. Stangenabdeckung
14. Pufferlager
15. Buchse
16. Sicherungsring
21 23,24
8 7 19 20 22 28
A
A
17. Pufferdichtung
18. Kolben
19. Schleißring
20. Schleißring
21. Unterlegscheibe
22. Mutter
23. Stellschraube
24. Kugel
IV-116
ZYLINDER
26 25 27
ANSICHT A-A
9
25. Pufferlager
26. Pufferdichtung
27. Anschlag
28. Sicherungsring
29. Staubdichtung
30. Schmiernippel
10
29
N0D401G
