STEUERVENTIL

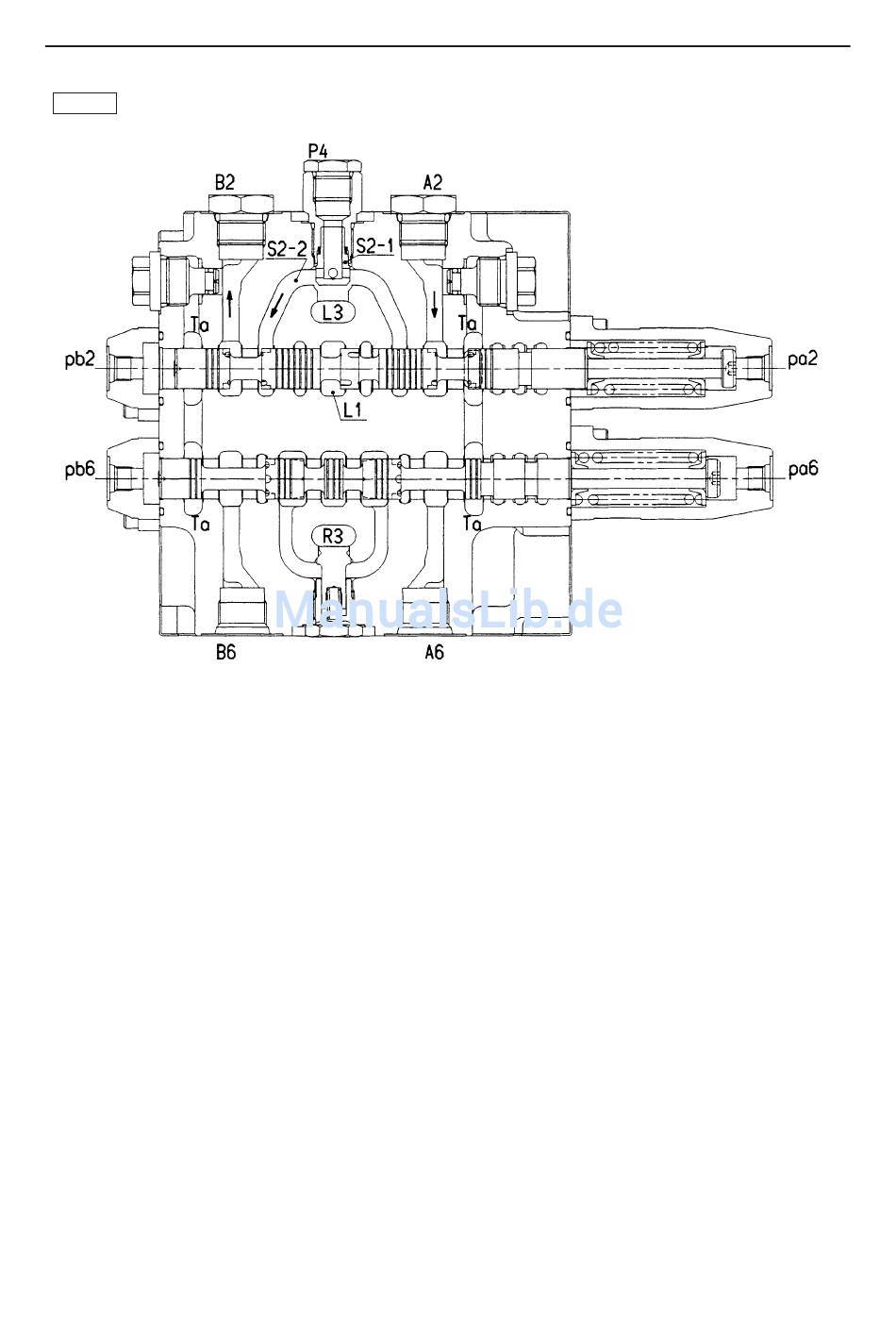

Umschaltung des 1. Hilfshydraulikkreislauf-Steuerkolbens (Abb. 5)
Abb.5
Vor der Verwendung dieses Bereich sicherstellen,
dass die Stopperstopfen der beiden Schaltkappen
abgenommen werden.
Falls erforderlich das Absperrventil durch das
Überlastsicherheitssventil ersetzen und den Stopfen
von Anschluss P4 entfernen.
Wenn der Steuerkolben durch die Ausübung von
Druck auf den Schaltanschluss pb2 (oder pa2) des 1.
Hilfshydraulikkreislauf (Bereich 2) umgeschaltet wird,
schließt sich die Neutralpassage L1. Das Öl von
Anschluss P1 fließt durch die Parallelpassage L3, das
Lastprüfventil S2-1, die Passage S2-2 und den Steuer-
kolben-Kopfbereich, und gelangt schließlich in den
Anschluss B2 (oder A2).
Das zurückkehrende Öl fließt vom Anschluss A2
(oder B2) zum Steuerkolben-Kopfbereich und zurück
in die Tankpassage Ta.
Dieser Bereich bedient sich des Lastpüfventils, das es
dem externen Durchfluss ermöglicht, durch den
Anschluss P4 zu fließen.
IV-43
HYDRAULIK-GERÄTE
1. Hilfshydraulik
(SCHNITT 2)
FAHREN
(SCHNITT 6)
TB1140
N0D214G
