Takeuchi TB1140 Werkstatt-Handbuch Seite 334

HYDRAULIK-GERÄTE

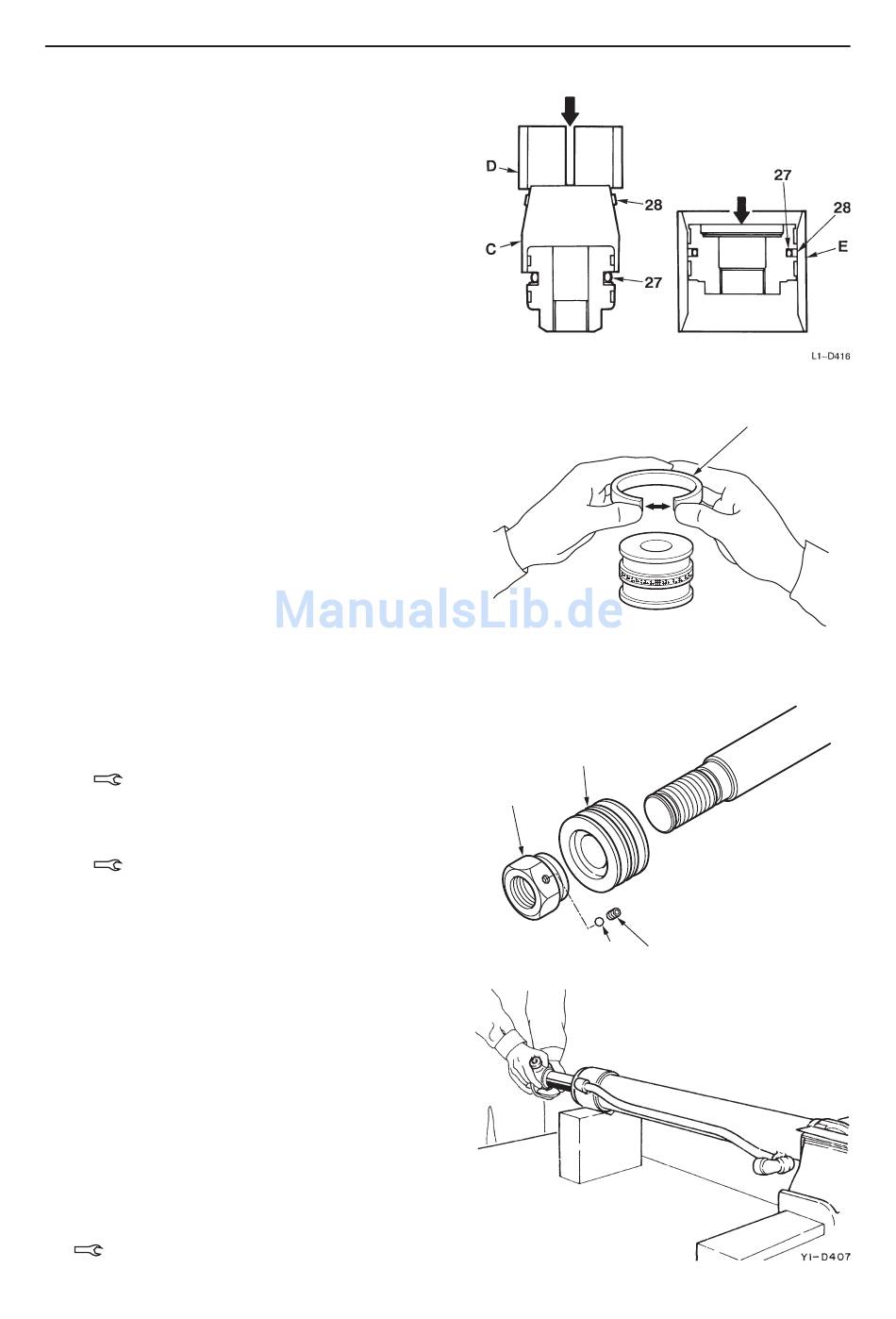

Kolben
1. Den O-Ring (27) am Kolben anbringen.
2. Die Gleitvorrichtung (C) auf den Kolben setzen;
dann mit der Einpaßvorrichtung (D) den Gleit-
ring (28) schnell einsetzen.
3. Da der Gleitring (28) beim Einbauen gedehnt
wird, mit der Korrekturvorrichtung (E) ausglei-
chen.
4. Den Schleißring (7) einsetzen.
• Den Schleißring am geschnittenen Teil nicht
mehr als erforderlich dehnen und auf dem
Kolben in Wellenrichtung aufsetzen.
Kolbenstangenbaugruppe
1. Den Kolben einbauen.
a. Den Kolben (6) einbauen.
b. Die Kolbenmutter (4) einbauen und festziehen.
Kolbenmutter: 2860 N·m
c. Die Stahlkugel (3) einsetzen.
d. Die Stellschraube (2) festziehen und an zwei
Stellen mit einem Durchschlag verstemmen.
Stellschraube: 56,7 ±10,7 N·m
Zylinderbaugruppe
1. Die Röhre in einer horizontalen Position befesti-
gen, und die Kolbenstangenbaugruppe in die
Röhre eingeben.
• Den Mittelpunkt der Kolbenstange mit dem
Mittelpunkt der Röhre wärhrend des Einsetzens
ausrichten, und diese gerade eingeben, so daß
die Dichtungen nicht verkratzt werden.
2. Die Stangenabdeckung festziehen.
• Three Bond #1901 oder entsprechendes auf
das Gewinde der Stangenabdeckung auftra-
gen.
Stangenabdeckung: 951 N·m
