STEUERVENTIL

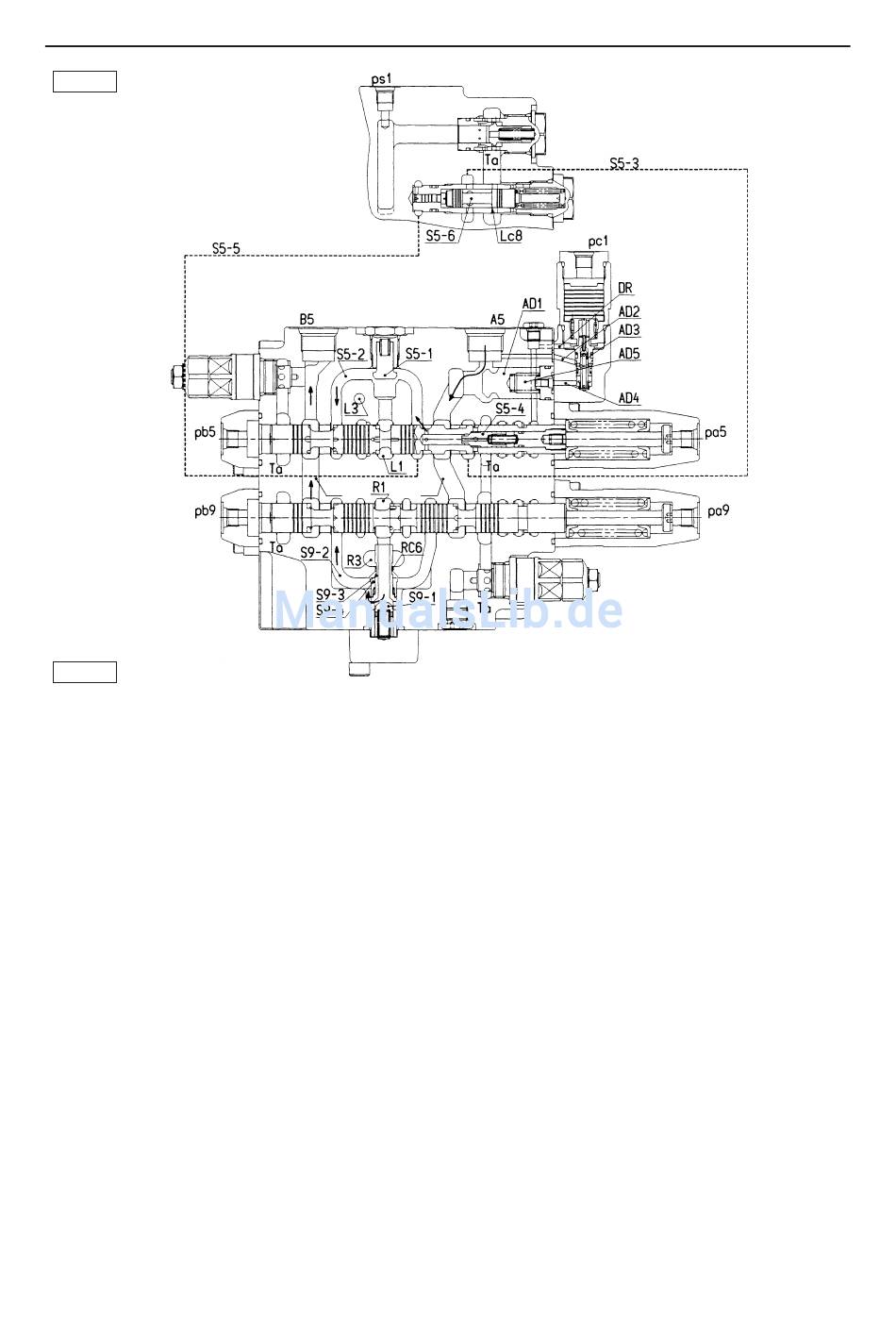

Abb.11
Abb.12
Nach innen (Verbindung
Geschwindigkeitsstufe) (Abb. 11 und 12)
Wenn der Löffelstil 1-Steuerkolben durch die Aus-
übung von Druck auf den Schaltanschluss pb5 des
Löffelstilbereichs 1 (Bereich 5) umgeschaltet wird,
fließt das Öl vom Anschluss P1 durch die Neutral-
passage L1, das Lastprüfventil S5-1, die Passage S5-
2 und den Steuerkolben-Kopfbereich, und gelangt
schließlich in den Anschluss B5.
Wenn der Löffelstil 2-Steuerkolben durch die Aus-
übung von Druck auf den Schaltanschluss pb9 des
Löffelstilbereichs 2 (Bereich 9) umgeschaltet wird,
fließt das Öl vom Anschluss P2 durch die Neutral-
passage R1, das Lastprüfventil S9-1, die Passage S9-
2, den Steuerkolben-Kopfbereich und die Passage
(11), und gelangt schließlich in den Anschluss B5.
Allerdings fließt eine Teil des Öls vom Anschluss P2
durch die Passage R3, die Drosselklappe S9-3, das
Lastprüfventil S9-4, die Passage S9-2 und die Passa-
ge (11), und gelangt schließlich in den Anschluss B5.
Wenn der Steuerkolben AD3 des Antidrift-Ventils
durch die Ausübung von Druck auf den Anschluss
pc1 umgeschaltet wird, um den Druck in der Feder-
kammer AD5 zu reduzieren, öffnet sich der Ventil-
kegel AD1, und das zurückkehrende Öl vom Anschluss
11 10
bei zweiter A5 fließt durch den Steuerkolben-Kopfbereich, die
Passage
Regenerierungsdrosselklappe LC8 und zurück in die
Passage Ta. Ein Teil des zurückkehrenden Öls drückt
den Ventilkegel S5-4 innerhalb des Löffelstil 1-Steuer-
kolbens auf, passiert durch die Passage S5-2 und
gelangt in den Anschluss B5, um den Zylinder zu
beschleunigen und eine Kavitation an der Unterseite
zu verhindern.
Variable Regenerierung (beim Einziehen des Löffel-
stils) (Abb. 11 und 12)
Wenn der Löffelstil eingezogen wird, hebt sich der
Steuerkolben S5-6 in Übereinstimmung mit dem
Druck in der Passage S5-2, der von der Passage S5-5
hergeleitet wurde, und variiert die Öffnung der
Löffelstilvariablen-Regenerierungsdrosselklappe
LC8. Falls der Druck in der Passage S5-2 höher ist,
erhöht sich das Kolbenhubvolumen des Steuerkolbens
S5-6, und die Öffnung der Drosselklappe Lc8 vergrö-
ßert sich. Wenn allerdings der Druck in der Passage
S5-2 niedriger ist, reduziert sich das Kolbenhub-
volumen des Steuerkolbens S5-6, und die Öffnung
der Drosselklappe Lc8 verkleinert sich. Die
Regenerierungsdurchflussrate verändert sich also mit
dem Druck an der Unterseite des Löffelstilzylinders.
IV-49
HYDRAULIK-GERÄTE
LÖFFELSTIEL 1
(SCHNITT 5)
LÖFFELSTIEL 2
(SCHNITT 9)
S5-3, die Löffelstilvariablen-
N0D220G
TB1140
