Takeuchi TB1140 Werkstatt-Handbuch Seite 202

HYDRAULIK-GERÄTE

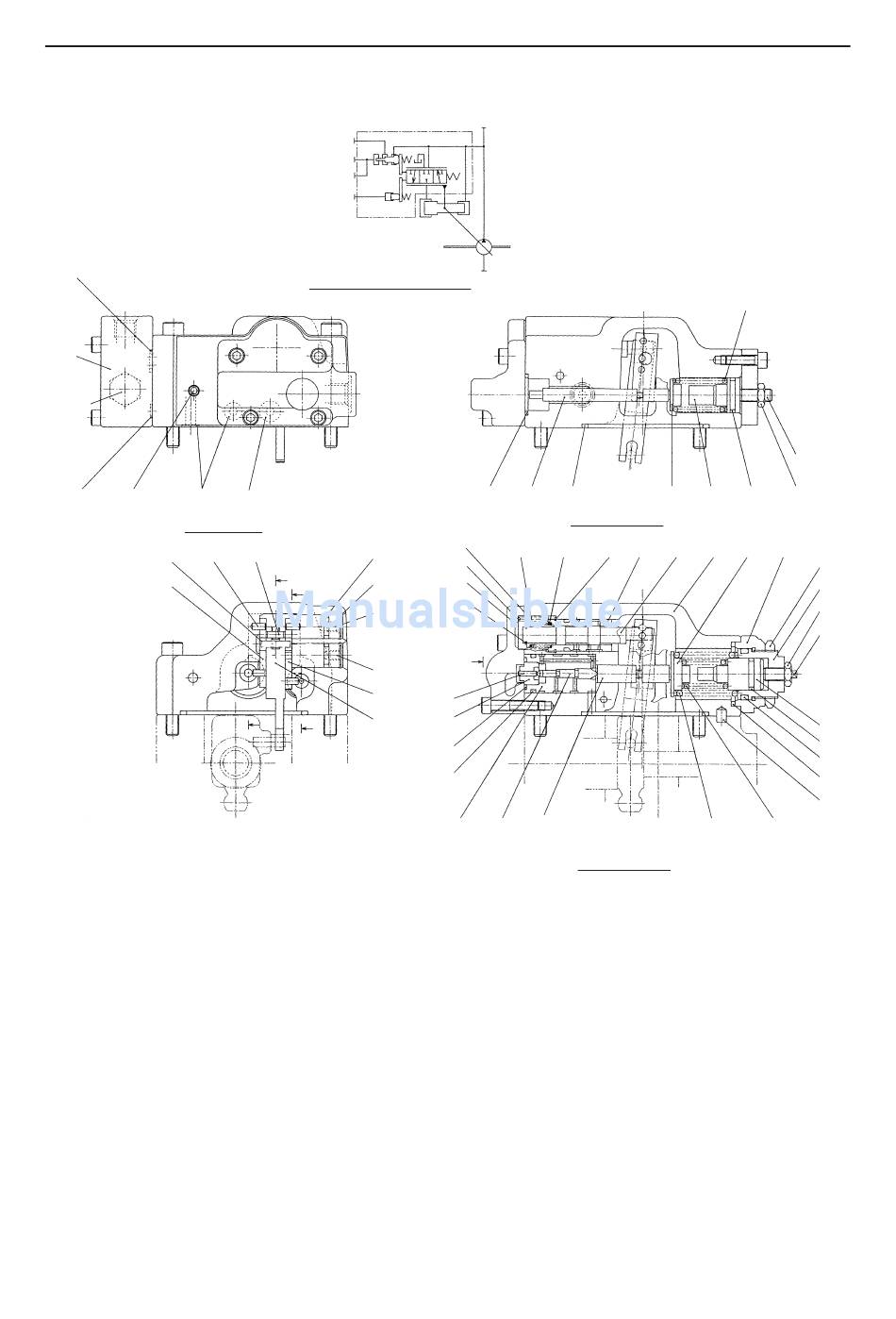

Reglerbaugruppe
40
P
1
30
a
4
1,41
32
2 33
ANSICHT C
49
51
5
1. Stopfen
2. Stopfen
3. Gehäuse
4. Hebel
5. Hebel
6. Hebel
7. Stopfen
8. Stopfen
9. Kolben
10. Gehäuse
11. Kolbenstange
12. Federsitz
13. Feder
14. Feder
TB1140
P
2
P
1
a
4
P
1
HYDRAULIKKREISLAUF
P
1
34
41
48
47
A
B
7
8
6
4
A
B
15. Einstellungsspindel
16. Einstellschraube
17. Abdeckung
18. Gegenmutter
19. Muffe
20. Abdeckung
21. Kolben
22. Federsitz
23. Einstellungsspindel
24. Feder
25. Muffe
26. Steuerschieber
27. Federsitz
28. Feder
A
B
P
1
36 21 31
SCHNITT B-B
39
27 28
29
20
45
C
52
19
37
38
10 9 11
SCHNITT A-A
29. Feder
30. Platte
31. O-Ring
32. O-Ring
33. O-Ring
34. O-Ring
35. O-Ring
36. O-Ring
37. O-Ring
38. O-Ring
39. O-Ring
40. O-Ring
41. O-Ring
42. O-Ring
IV-4
HYDRAULIKPUMPE
24
22 23 35
46 25 26 3 12 17
13 14
43. O-Ring
44. Mutter
45. Ring
46. Ring
47. Ring
48. Stift
49. Stift
50. Stift
51. Stift
52. Stift
53. Stellschraube
54. Einstellschraube
53
44
18
16
44
54
15
37
42
43
50
N0D101G
