HYDRAULIKPUMPE

HYDRAULIKPUMPE

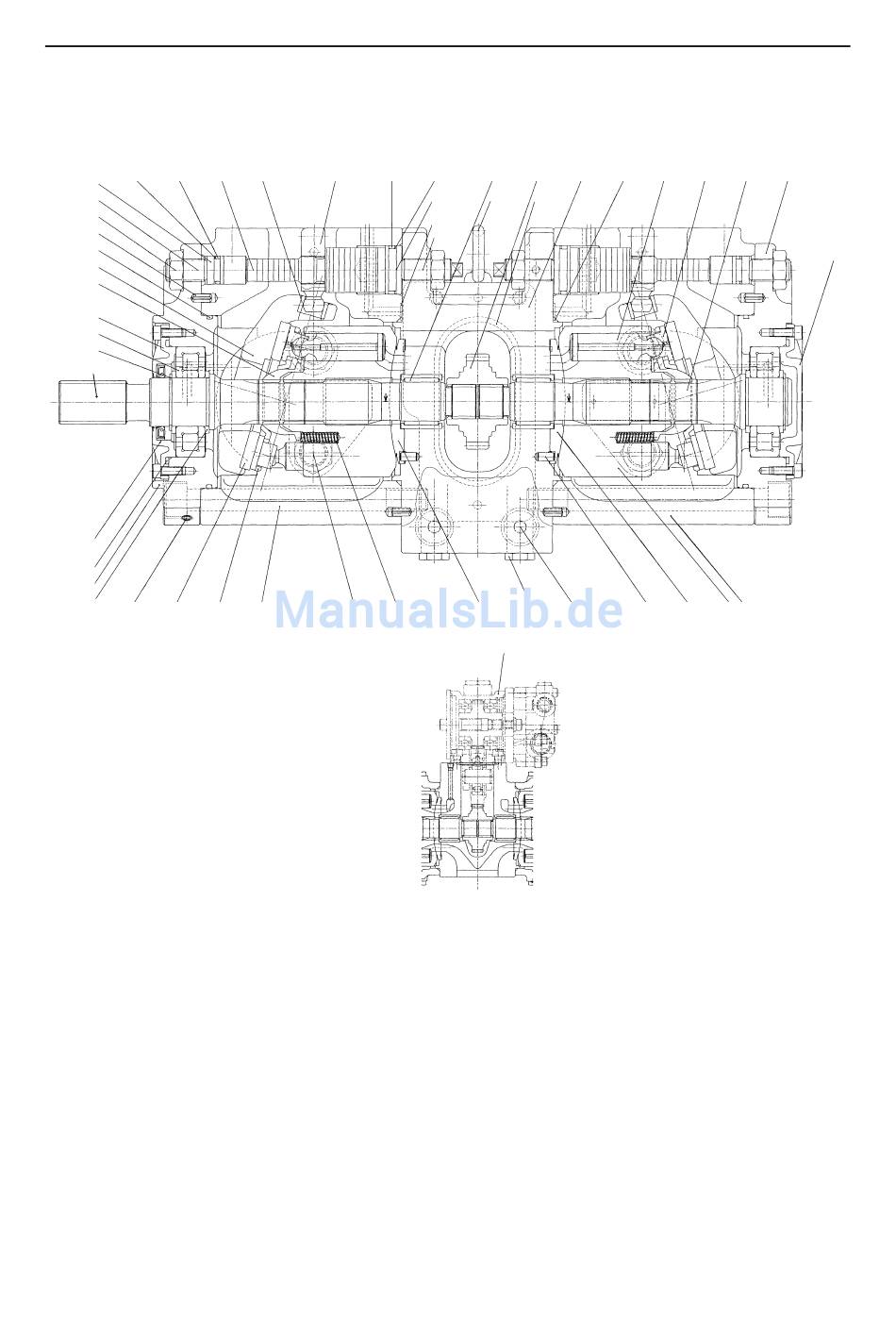

AUFBAU
31 44 42 29
50
46
49
36
14
11
17
4
47
1
43
34
16
6
27 13 10
1. Welle
2. Welle
3. 1. Getriebe
4. Halslager
5. Nadellager
6. Abstandsrohr
7. Zylinderblock
8. Kolben
9. Schuh
10. Schuhhalter
11. Führung
12. Feder
13. Bodenplatte
15 28,32 33 45
A
23 25,41 12
14. Taumelscheibe
15. Buchse
16. Lagerung
17. Abdeckung
18. Abdeckung
19. Gehäuse
20. Block
21. Ventilplatte
22. Ventilplatte
23. Inbusschraube
24. Stopfen
25. Stopfen
26. Stopfen
5 3 20 37
30 50 35
38
51
A
21 24,39 26,40
52
SCHNITT A-A
27. Stopfen
28. Stift
29. Servokolben
30. Anschlag
31. Anschlag
32. Stift
33. O-Ring
34. O-Ring
35. O-Ring
36. O-Ring
37. O-Ring
38. O-Ring
39. O-Ring
IV-3
HYDRAULIK-GERÄTE
8 9 2 16
48 22 7 19
40. O-Ring
41. O-Ring
42. O-Ring
43. Öldichtung
44. Stützring
45. Stützring
46. Mutter
47. Ring
48. Stift
49. Federstift
50. Schraube
51. Einstellschraube
52. PTO-Einheit
TB1140
18
N0D100G
