HYDRAULIK-GERÄTE

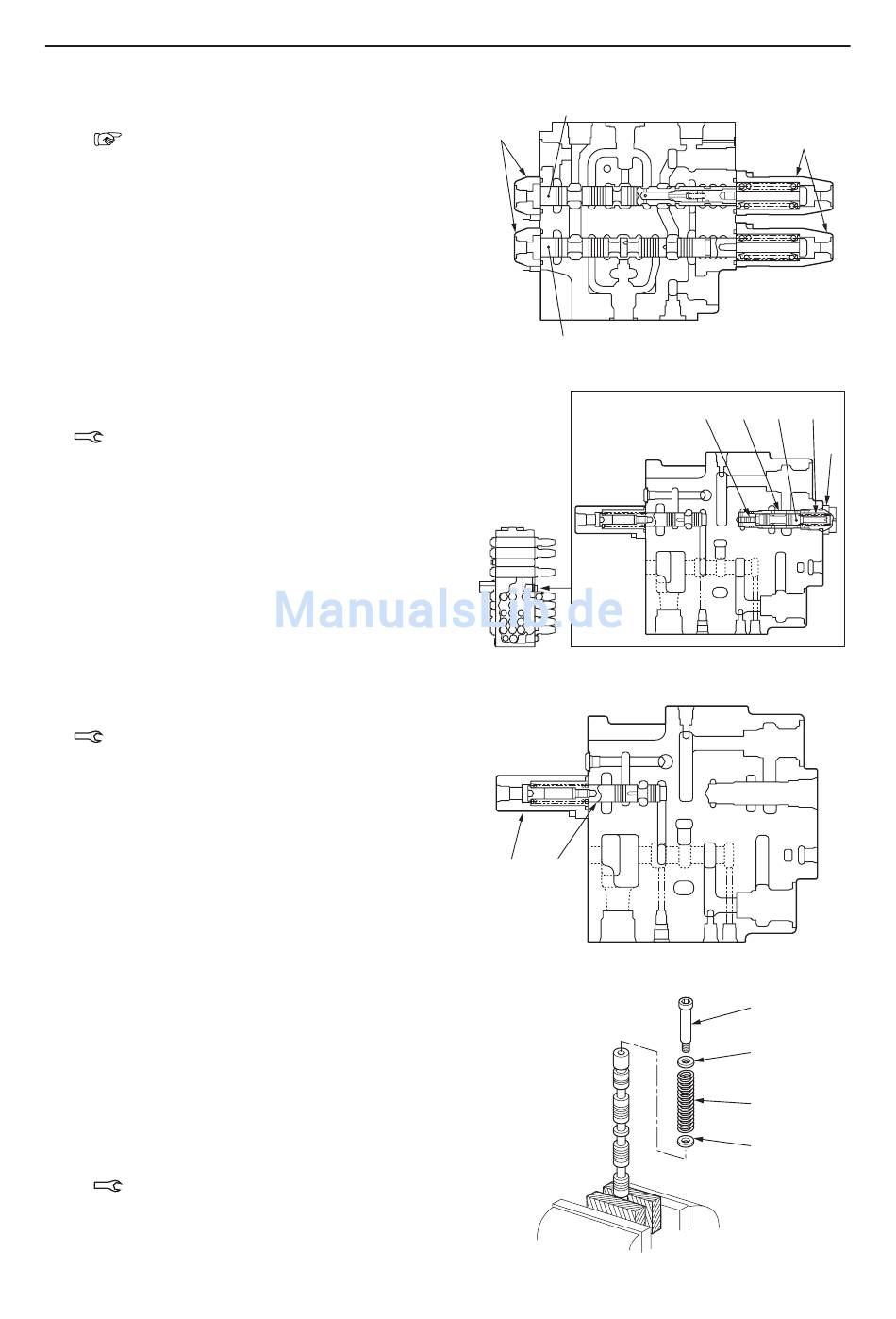

g. Die Abdeckungen (9) und (13) abnehmen, und
anschließend die Steuerkolben (35) und (36)
ausbauen.
"Den Fahrt- und Geradeausfahrtbereich
auseinanderbauen"
10. Den Stopfen (37) entfernen, und anschließend
den O-Ring vom Stopfen (37) entfernen.
Stopfen: 103~113 N·m
11. Die Feder (38) und den Steuerkolben (39) entfer-
nen.
12. Die Muffe (40) und den Kolben (41) entfernen.
13. Den O-Ring und die Stützringe von der Muffe
(40) entfernen.
14. Die Inbusschrauben lösen, und anschließend die
Abdeckung (42) abnehmen.
Inbusschraube: 8,8~10,8 N·m
15. Den O-Ring vom Gehäuse entfernen.
16. Die Steuerkolben-Baugruppe (43) entfernen.
17. Den Steuerkolben auseinander bauen.
• Den Steuerkolben mit zwei Holzteilen festhal-
ten, sodass der Steuerkolben nicht beschädigt
wird.
• Loctite auf das Gewinde auftragen, den Be-
reich um das Gewinde herum auf ca. 200°C
erhitzen.
a. Die Schraube (47) lösen und die Steuerkolben
entfernen.
Inbusschraube: 19~22 N·m
• Locktite auftragen.
b. Den Federhalter (48), die Feder (49) und den
Federhalter (48) entfernen.
TB1140
35
13
36
42 43
IV-62
STEUERVENTIL
9
N0D242
41 40 39 38
37
N0D243
N0D244
47
48
49
48
N0D246
