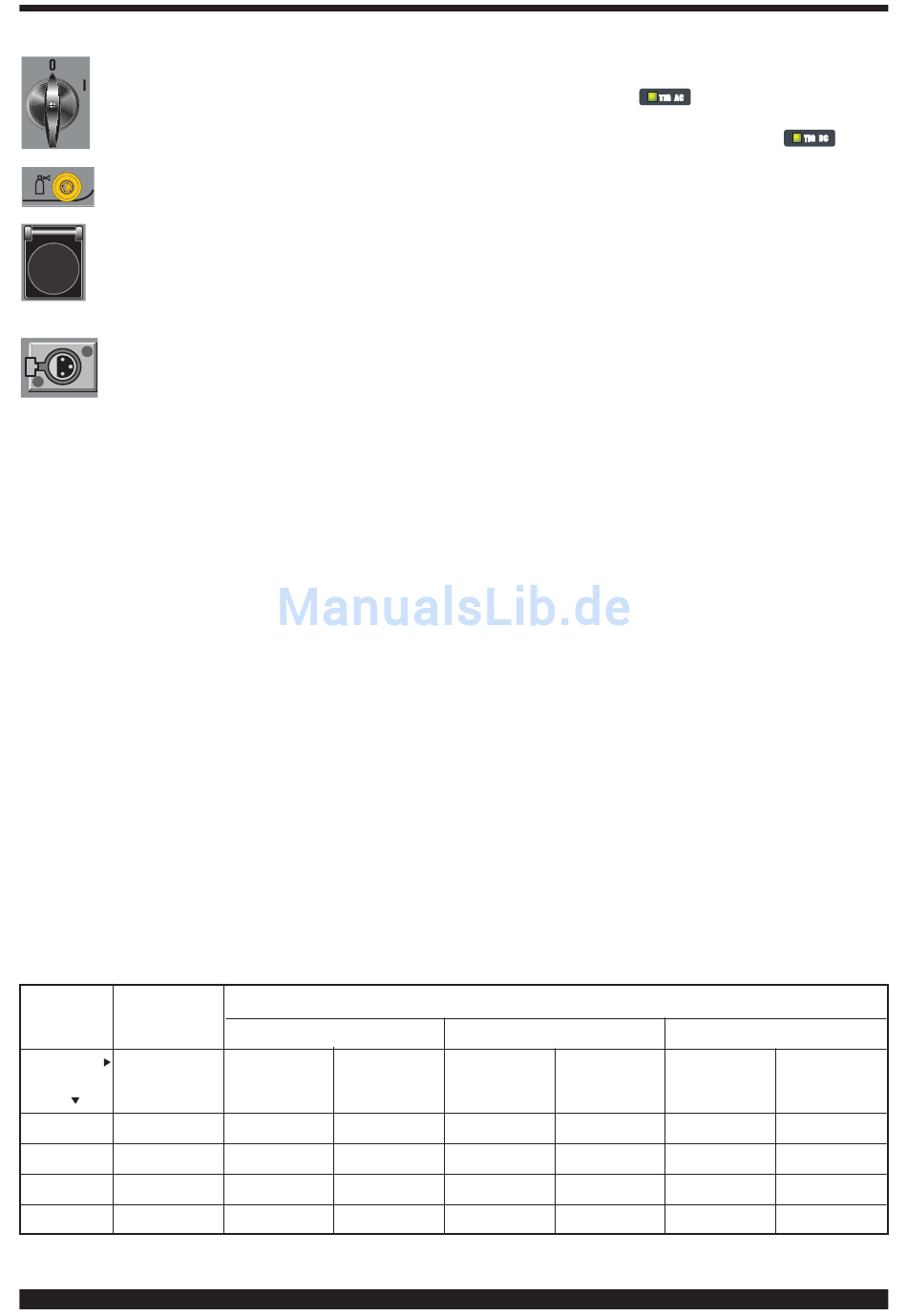

AF - afbryder
Tænder og slukker maskinen
AG - samling til gasindgang
AH - Stik
Til dette stik skal kølevæskeanlægget Art.
1341 tilsluttes.
AI - Stikkontakt
Stikkontakt med tre poler, hvortil ledningen fra
kølevæskeanlæggets pressostat skal tilslut-
tes.
3.3. GENERELLE BEMÆRKNINGER
Inden denne svejsemaskine tages i brug, skal man omhyg-
geligt læse standarderne CEI 26-23 / IEC-TS 62081, samt
kontrollere isoleringen af kablerne, af elektrodeholdertange-
ne, af stikkontakter og stik, og undersøge om tværsnit og
længde på svejsekablerne er kompatible med den anvendte
strøm.
3.4. SVEJSNING AF BEKLÆDTE ELEKTRODER (MMA)
- Sørg for at afbryderen AF står på 0, og tilslut herefter svej-
sekablerne under overholdelse af den polaritet, der er kræ-
vet af fabrikanten af elektroderne; tilslut herefter jordforbin-
delseskablets klemme til emnet så tæt som muligt ved svej-
sningspunktet, og kontrollér at der er korrekt elektrisk kon-
takt.
- Rør aldrig samtidigt ved svejsebrænderen, elektrodehol-
dertangen og jordforbindelsesklemmen.
- Tænd maskinen ved hjælp af kontakten AF.
Vælg MMA-metoden ved tryk på knap A. lysdiode B er
tændt.
- Indstil strømmen på grundlag af elektrodens diameter, svej-
sestillingen og den samlingstype der skal udføres.
- Når svejsningen er afsluttet skal man altid slukke apparatet
og fjerne elektroden fra elektrodeholdertangen.
D.C
.
Tungsten
Elektrode type
Thorium 2%
ø Rød
1,6 70A ÷ 150A
2,4 150A ÷ 250A 100A ÷ 160A 140A ÷ 235A
3,2 200A ÷ 350A 150A ÷ 210A 225A ÷ 325A
4 300A ÷ 400A 200A ÷ 275A 300A ÷ 400A 100A ÷ 240A 150A ÷ 280A
48
Pos. for maks. gennemtræning
Tungsten Tungsten
Ren Zr 0,8%
Grøn Hvid
50A ÷ 100A 70A ÷ 150A

3.5. TIG-SVEJSNING

Ved at benytte TIG AC
svejse aluminium, aluminiumslegeringer, messing og
magnesium. Ved derimod at benytte TIG DC
den er det muligt at svejse rustfrit stål, jern og kobber.
Tilslut jordforbindelseskonnektoren til den positive pol (+) på
svejsemaskinen og klemmen til emnet så tæt som muligt
ved svejsepunktet, og sørg for at der korrekt elektrisk kon-
takt.
Tilslut TIG-svejsebrænderens kraftkonnektor til den negative
pol (-) på svejsemaskinen.
Tilslut konnektoren til styring af svejsebrænderen til svejse-
maskinens konnektor AE.
Forbind samlestykket for gasrøret til samling AD på maski-
nen og gasrøret, der kommer fra trykreduceringsanordnin-
gen på flasken, til gassamlingen AG.
Tænd maskinen.
Rør ikke ved dele under spænding, eller ved udgangsklem-
merne, når maskinen er forsynet.
Første gang maskinen tændes skal man vælge proces og
funktionsmåde ved hjælp af knapperne A og E, og svejse-
parametrene ved hjælp af tasten P og håndtaget AA, som
beskrevet i afsnit 3.2.
Elektrodetypen og -diameteren, der skal benyttes, skal væl-
ges på baggrund af oplysningerne i tabellen A.
Strømningen af inert gas skal indstilles på en værdi (i liter i
minuttet) der er ca. 6 gange elektrodens diameter.
Hvis man anvender tilbehør, såsom gas-lens, kan gasførin-
gen reduceres til ca. 3 gange elektrodens diameter.
Diameteren på keramikdysen skal være mellem 4 og 6
gange elektrodens diameter.
Brug beskyttelsesglas D.I.N. 10 op til 75A og D.I.N. 11 fra
75A og opefter.
3.5.1 Kølevæskeanlæg
Hvis man anvender en vandkølet svejsepistol skal man
også anvende kølevæskeanlægget (Art. 1341).
3.5.1.1 Beskrivelse af beskyttelsen
- Beskyttelse for kølevæsketryk
Denne beskyttelse består af en pressostat - indsat i frem-
løbet for væsken- der styrer en mikroafbryder. Utilstrækkeligt
tryk vises på display Z af den blinkende kode H2O.
A.C.
(frekvens 5o Hz)
Pos. for afvejet nul
Tungsten
Ren
Grøn
30A ÷ 60A 50A ÷ 80A
60A ÷ 120A 80A ÷ 140A
80A ÷ 160A 100A ÷ 180A
Tabellen A
metoden er det muligt at
Pos. for maks. rensning
Tungsten Tungsten
Zr 0,8% Ren
Hvid Grøn
20A ÷ 40A
40A ÷ 100A
60A ÷ 140A
80A ÷ 200A
meto-
Tungsten
Zr 0,8%
Hvid
30A ÷ 60A
60A ÷ 120A
80A ÷ 160A
150A ÷ 250A
