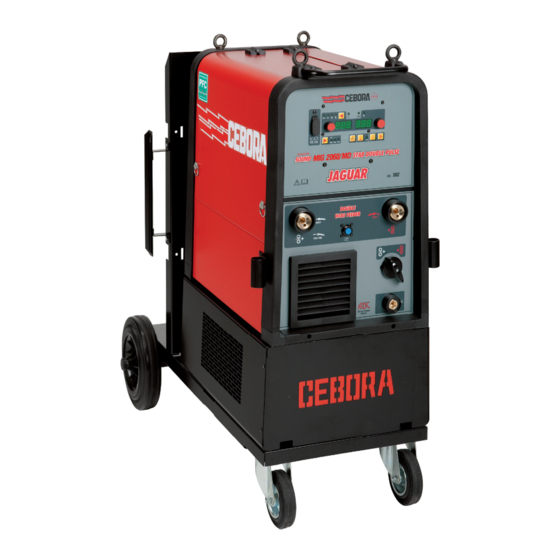

Cebora Jaguar Sound 2060/MD Star Double Pulse Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Cebora Anleitungen
  4. Schweißgeräte
  5. Jaguar Sound 2060/MD Star Double Pulse
  6. Betriebsanleitung
Cebora Jaguar Sound 2060/MD Star Double Pulse Betriebsanleitung

Cebora Jaguar Sound 2060/MD Star Double Pulse Betriebsanleitung

Drahtschweissmaschine
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 17

Quicklinks

Diese Anleitung herunterladen
I
-MANUALE DI ISTRUZIONI PER SALDATRICE A FILO
GB
-INSTRUCTION MANUAL FOR WIRE WELDING MACHINE
D
-BETRIEBSANLEITUNG FÜR DRAHTSCHWEISSMASCHINE
F
-MANUEL D'INSTRUCTIONS POUR POSTE A SOUDER A FIL
E
-MANUAL DE INSTRUCCIONES PARA SOLDADORA DE HILO
P
-MANUAL DE INSTRUÇÕES PARA MÁQUINA DE SOLDAR A FIO
SF
-KÄYTTÖOPAS MIG-HITSAUSKONEELLE
DK
-INSTRUKTIONSMANUAL FOR SVEJSEAPPARAT TIL TRÅDSVEJSNING
NL
-GEBRUIKSAANWIJZING VOOR MIG-LASMACHINE
S
-INSTRUKTIONSMANUAL FÖR TRÅDSVETS
GR -
2'+*26 &5+6(:6 *,$ 686.(8+9 68*.2//+6+6 0( 1+0$
Parti di ricambio e schema elettrico
Spare parts and electrical schematic
Ersatzteile und Schaltplan
Pièces détachées et schéma électrique
Partes de repuesto y esquema eléctrico
Partes sobressalentes e esquema eléctrico
3.300.311/A
Varaosat ja sähkökaavio
Reservedele og elskema
Reserveonderdelen en elektrisch schema
Reservdelar och elschema
$QWDOODNWLND Y NDL KOHNWULNR Y VFH
GLD Y J UDPPD
VHO: 88 ÷ 92
Pagg. Sid.
pag. 2
page 10
seite 17
page 25
pag. 33
pag. 41
sivu. 49
side.57
pag.65
sid.73
80
VHO
//11
