-de "slope up" S in te stellen
-de "slope down" W in te stellen
-de impulsfrequentie U in te stellen
-de gasnastroomtijd X in te stellen
- regel de stroomfrequentie bij het AC-lassen (Q)
- regel de uitbalancering van de golf bij het AC-lassen (R)
- stel de ontsteking van de vlamboog af overeenkomstig de
diameter van de gebruikte elektrode in de TIG AC-modus.

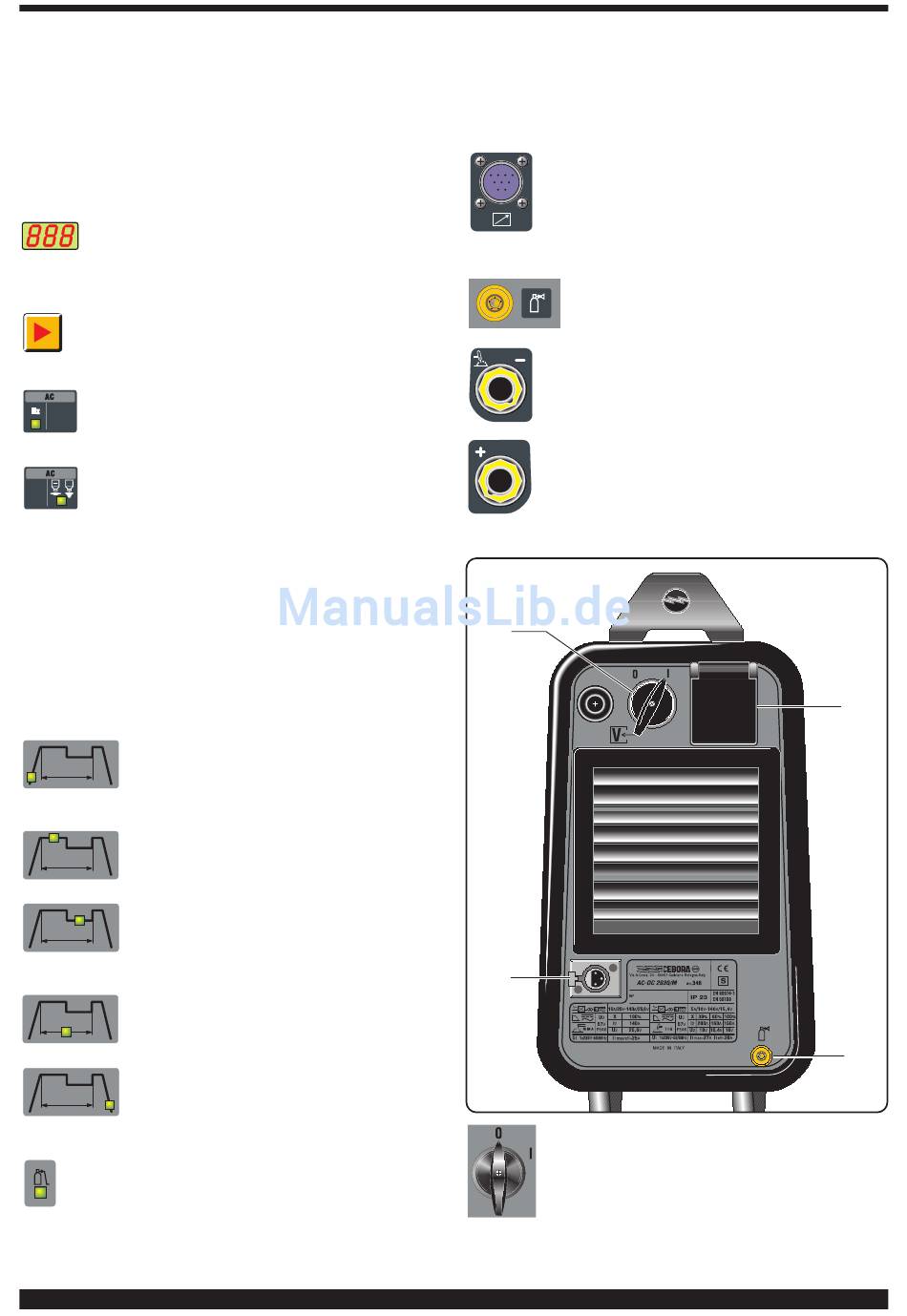

Z - DISPLAY
Geeft de lasstroom en de instellingen weer die
geselecteerd zijn met de knop P en ingesteld met de knop
AA.
P - KEUZESCHAKELAAR
Door op deze knop te drukken gaan de volgende
leds achtereenvolgens branden:
Q - Led
Stroomfrequentie bij AC-lassen (50÷100 Hz).
R - Led
Golfbalans bij AC-lassen
(BAL = balans 0 - reiniging = van C1 tot C8 - pene-
tratie = van P1 tot P8).
Let op alleen de leds gaan branden die betrekking hebben
op de gekozen manier van; b.v. bij continu TIG-lassen gaat
de led U, die de impulsfrequentie vertegenwoordigt, niet
branden.
Elke led geeft de parameter aan die kan worden ingesteld
met de knop AA gedurende de tijd dat de led zelf brandt. Vijf
seconden na de laatste verandering gaat de betreffende led
uit en wordt de hoofdlasstroom weergegeven en gaat de
corresponderende led T branden.
S - Led
Slope up. Dit is de tijd waarin de stroom de
ingestelde stroomwaarde bereikt vanaf het
minimum (0-10 sec.).
T - Led
Hoofdlasstroom. (10-140A in MMA en van 5-
160A in TIG)
V - Led
Tweede niveau van de lasstroom of basis-
stroom. Deze stroom is altijd een percentage
van de hoofdstroom.
U - Led
Impulsfrequentie (0,1-250 Hz)
De piek- en basistijden zijn gelijk
W - Led
Slope down. Dit is de tijd waarin de stroom
het minimum bereikt en de boog wordt uitge-
schakeld (0-10 sec.).
X - Led
Post gas. Dit stelt de nastroomtijd van het gas na het
einde van het lassen in. (0-30 sec.)
Tussen het oplichten van de twee LED's R en S geeft het
display Z de aanbevolen elektrodediameter weer. De keuze
van de elektrodediameter varieert van 0,5 mm tot 4 mm.
Gebruik de knop AA om de diameter te wijzigen. Deze func-
tie is alleen actief voor AC TIG-lassen.
AE - 10-PINS CONNECTOR
Op deze connector kunnen de volgende afstand-
bedieningen worden aangesloten:
a) las voetpedaal
b) las toorts met startknop
c) las toorts met potentiometer
d) las toorts met up/down regeling etc...
AD - GASAANSLUITING 1/4 GAS)
Hierop wordt de gasslang van de TIG-
lastoorts aangesloten.
AB - klem met negatieve uitgang (-)
AC - klem met positieve uitgang (+)
AF
AI
AF - schakelaar
Schakelt het apparaat in en uit
AH
AG
