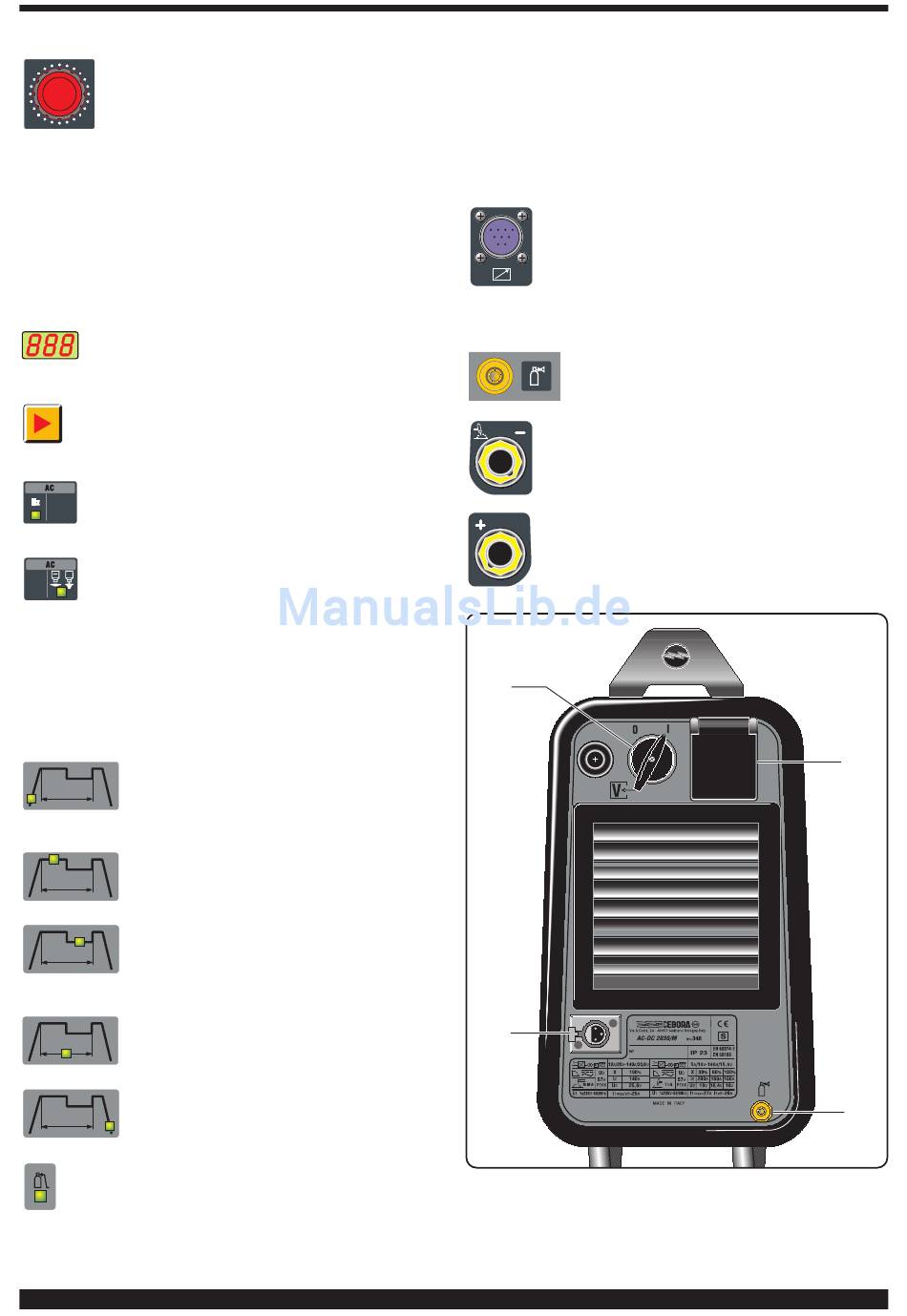

AA - HÅNDTAG
Indstiller svejsestrømmen på 10-140A ved MMA
og på 5-160A ved TIG.
Endvidere vil det sammen med trykknap P være
muligt:
- at indstille det anden strømniveau V
- at indstille "slope up" S
- at indstille "slope down" W
- at indstille pulseringsfrekvensen U
- at indstille post gas X
- indstil strømfrekvensen ved AC-svejsning Q.
- indstil bølgens balance ved AC-svejsning R.
- Indstil tændingen på baggrund af diameteren på elektro-
den, som benyttes til AC TIG svejsning.
Z - DISPLAY
Viser svejsestrømmen og de indstillinger, der er
valgt ved hjælp af trykknap P og justeret med håndtag AA.
P - OMSKIFTER
Ved tryk på denne knap vil følgende lysdioder tænde
efter hinanden:
Q - Lysdiode
Strømfrekvensen ved AC-svejsning (50-100 Hz).
R - Lysdiode
Afbalancering af bølge ved AC svejsning
(BAL = afbalancering 0 - Rensning = fra C1 til C8 -
Gennemtrængning = fra P1 til P8).
Displayet Z, der fremvises i tidsrummet mellem tænding af
lysdioden R og S, viser den anbefalede elektrodediameter.
Det er muligt at vælge en elektrodediameter mellem 0,5 og
4 mm. Benyt håndtaget AA til ændring af diameteren. Denne
funktion er kun aktiveret ved AC TIG svejsning.
S - Lysdiode
Slope up. Det tidsrum, hvor strømmen - med
udgangspunkt fra minimum - når den indstil-
lede strømværdi. (0-10 sek.)
T - Lysdiode
Hoved-svejsestrøm. (10-140A ved MMA og
5-160A ved TIG)
V - Lysdiode
Andet strømniveau eller basisstrømniveau.
Denne strøm er altid en procentdel af hoved-
strømmen.
U - Lysdiode
Pulseringsfrekvens (0,1-250 Hz)
Spids- og basis-tiderne er ens
W - Lysdiode
Slope down. Det tidsrum, hvor strømmen når
minimum og slukning af lysbuen. (0-10 sek.)
X - Lysdiode
Post gas. Regulerer tidsrummet for udgang af gas ved
afslutning af svejsningen. (0-30 sek.)
Pas på kun de lysdioder, der vedrører den valgte svejsemå-
de, tænder; fx. ved kontinuerlig TIG-svejsning tænder lysdio-
de U, der repræsenterer pulseringsfrekvensen, ikke.
Hver lysdiode angiver den parameter, der kan indstilles ved
hjælp af håndtaget AA, mens selve lysdioden er tændt. 5
sekunder efter sidste ændring slukker den berørte lysdiode,
hovedstrømmen angives og den tilsvarende lysdiode T tænder.
AE - KONNEKTOR med 10 POLER
Til denne konnektor skal følgende fjernbetjeninger
tilsluttes:
a) pedal
b) svejsebrænder med startknap
c) svejsebrænder med potentiometer
d) svejsebrænder med up/down etc...
AD - SAMLING 1/4 GAS)
Her tilsluttes TIG-svejsebrænderens gasrør.
AB - klemme for negativ udgang (-)
AC - klemme for positiv udgang (+)
AF
AI
AH
AG
