- Justera vågutjämningen vid växelströmssvetsning R.
- Reglera tändningen utifrån den använda elektroddiametern
vid TIG-svetsning med AC.

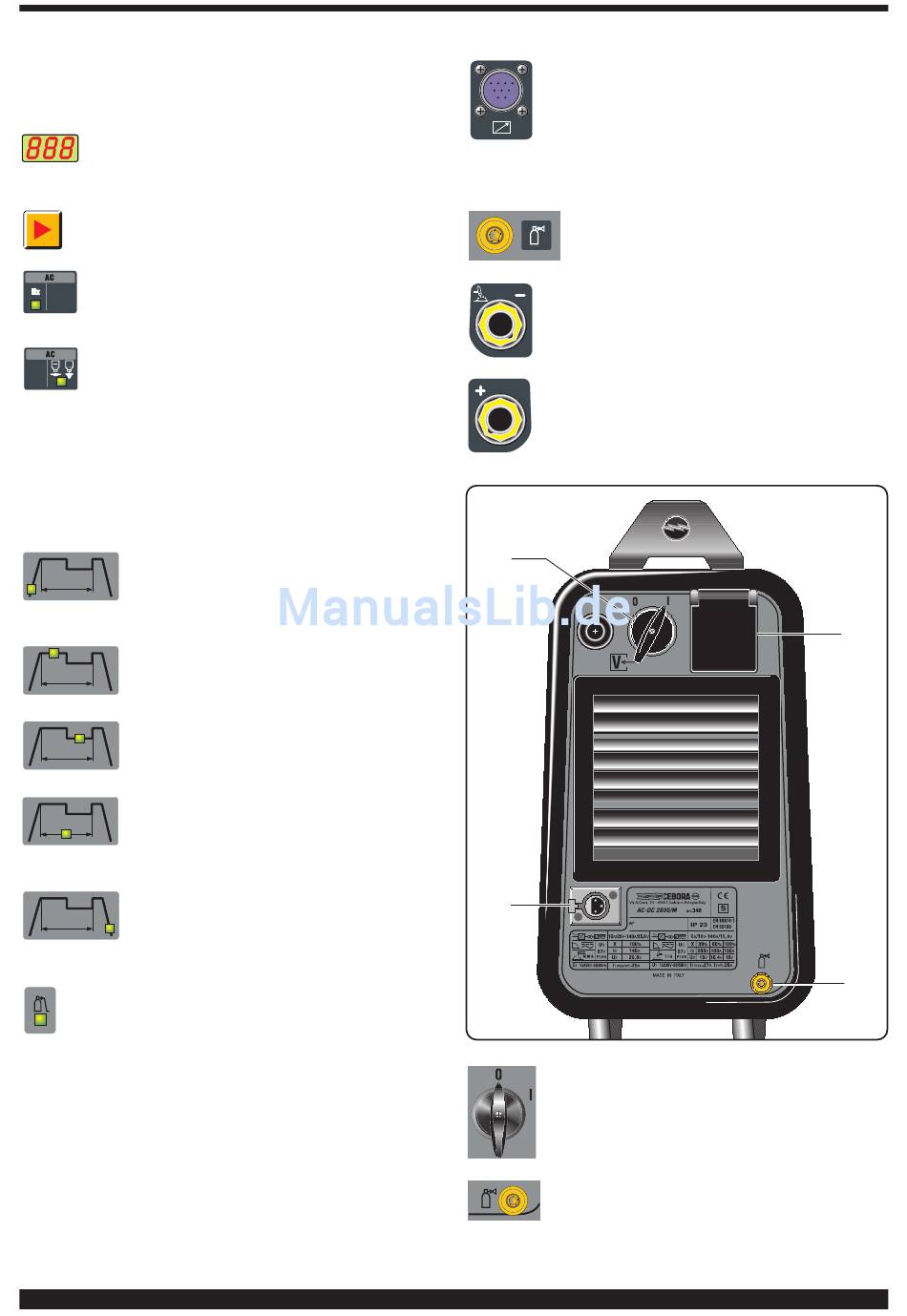

Z - DISPLAY
Den visar svetsströmmen och inmatningarna som
har valts med knapp P och reglerats med ratt AA.
P - VÄLJARE
När denna knapp trycks ned tänds följande lysdioder:
Lysdiod Q
Strömfrekvens vid växelströmssvetsning (50 - 100
Hz).
Lysdiod R
VBalansering av vågformen vid svetsning med AC
(BAL = balansering 0 - Rensning = mellan C1 och
C8 - Genomsmältning = mellan P1 och P8).
Displayen Z, som visas mellan lysdioden R och S, visar den
rekommenderade elektroddiametern. Det går att välja en
elektroddiameter på mellan 0,5 mm och 4 mm. Ändra dia-
metern med vredet AA. Denna funktion är endast aktiv vid
TIG-svetsning med AC.
S - Lysdiod
Strömhöjning "slope up". Det är den tid som
behövs för att strömmen ska nå det inställda
strömvärdet med start från min. (0-10 sek).
T - Lysdiod
Huvudsvetsström (10-140A vid MMA och 5-
160A vid TIG).
V - Lysdiod
Andra nivån för svets- eller basström. Denna
ström är alltid en procentsats av huvudström-
men.
U - Lysdiod
Pulsfrekvens (0,1-250 Hz).
Topptiderna och bastiderna är samma.
W - Lysdiod
Strömsänkning "slope down". Det är den tid
som behövs för att strömmen ska nå min.
och bågen stängas av (0-10 sek).
X - Lysdiod
Gasutlopp efter svetsning. Reglerar tiden med gasu-
tlopp efter svetsning (0-30 sek).
Varning: Endast de lysdioder som refererar till det valda
svetssättet tänds. Ex: Vid konstant TIG-svetsning tänds inte
lysdiod U som motsvarar pulsfrekvensen.
Varje lysdiod indikerar parametern som kan regleras med
ratt AA under tiden som lysdioden är tänd. 5 sekunder efter
den senaste ändringen släcks den aktuella lysdioden,
huvudsvetsströmmen indikeras och motsvarande lysdiod T
tänds.
AE - 10-POLIGT KONTAKTDON
Till detta kontaktdon ansluts följande fjärrkom-
mandon:
a) pedal
b) svetspistol med startknapp
c) svetspistol med potentiometer
d) svetspistol med up/down osv...
AD - KOPPLING (1/4 GAS)
Ansluter gasslangen för svetspistolen för TIG-
svetsning.
AB - negativ utgångsklämma (-)
AC - positiv utgångsklämma (+)
AF
AI
AF - strömbrytare
Sätter på och stänger av svetsen.
AG - koppling för gasinlopp
AH
AG
