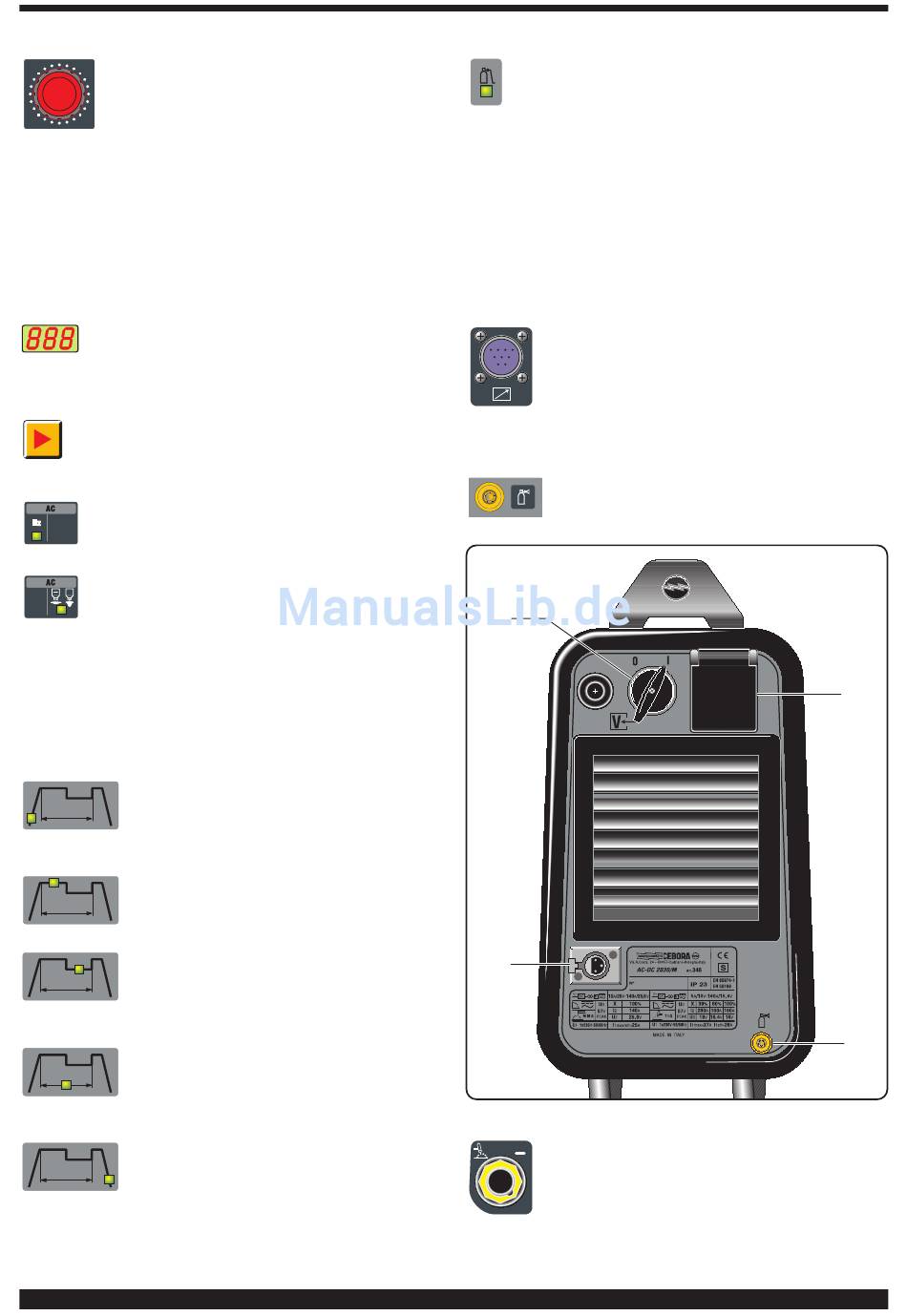

AA - BOUTON
Règle le courant de soudure de 10 à 140 A en
MMA et de 5 à 200 A en TIG.
En outre, combiné avec le bouton P, permet de:
- régler le deuxième niveau de courant V
- régler le "slope up" S
- régler le "slope down" W
- régler la fréquence de pulsation U
- régler le post-gaz X
-régler la fréquence du courant en soudure AC Q
-régler l'équilibrage de l'onde en soudure AC R
- régler l'allumage en fonction du diamètre de l'électrode uti-
lisée en TIG AC.
Z - DISPLAY
Affiche le courant de soudure et les paramètres
sélectionnés à l'aide du bouton P et réglés à l'aide du
bouton AA.
P - SELECTEUR
En appuyant sur ce bouton, les voyants suivants s'al-
lument en succession:
Q - Voyant
Fréquence du courant en soudure AC (50÷100 Hz).
R - Voyant
Equilibre de l'onde en soudure AC
(BAL = équilibre 0 - Propreté = C1 à C8 -
Pénétration = P1 à P8).
Entre les voyants R et S, le display Z affiche le diamètre d'é-
lectrode conseillé. Le choix du diamètre d'électrode varie
d'un diamètre de 0,5 mm à 4 mm. Pour changer de diamè-
tre, utiliser le bouton AA. Cette fonction n'est active que
pour le procédé Tig AC.
S - Voyant
Slope up. C'est le temps pendant lequel le
courant atteint la valeur de courant réglée en
partant de la valeur minimale. (0-10 sec.)
T - Voyant
Courant de soudure principal. (10-140A en
MMA et 5-160A en TIG)
V - Voyant
Deuxième niveau de courant de soudure ou
de base. Ce courant est toujours un pourcen-
tage du courant principal.
U - Voyant
Fréquence de pulsation (0,16-250 Hz)
Les temps de pic et de base sont les mêmes
W - Voyant
Slope down. C'est le temps pendant lequel le
courant atteint la valeur minimale jusqu'à ce
que l'arc s'éteigne. (0-10 sec.)
X - Voyant
Post-gaz. Règle le temps de sortie du gaz à la fin de la
soudure. (0-30 sec.)
Attention: seulement les voyants se référant au mode de
soudure choisi seront allumés; par exemple, en soudure TIG
continu le voyant U représentant la fréquence de pulsation
ne s'allumera pas.
Chaque voyant indique le paramètre pouvant être réglé à
l'aide du bouton AA pendant le temps d'allumage du voyant
même. Après 5 secondes de la dernière variation, le voyant
concerné s'éteint, le courant de soudure principal est indi-
qué et le correspondant voyant T s'allume.
AE - CONNECTEUR A 10 POLES
Sur ce connecteur il faut brancher les comman-
des à distance suivantes:
a) pédale
b) torche avec bouton de marche
c) torche avec potentiomètre
d) torche avec up/down ect.
AD - RACCORD 1/4 GAZ
Pour le raccordement du tuyau gaz sortant de la
torche de soudure TIG.
AF
AI
AB - borne de sortie moins (-)
AH
AG
