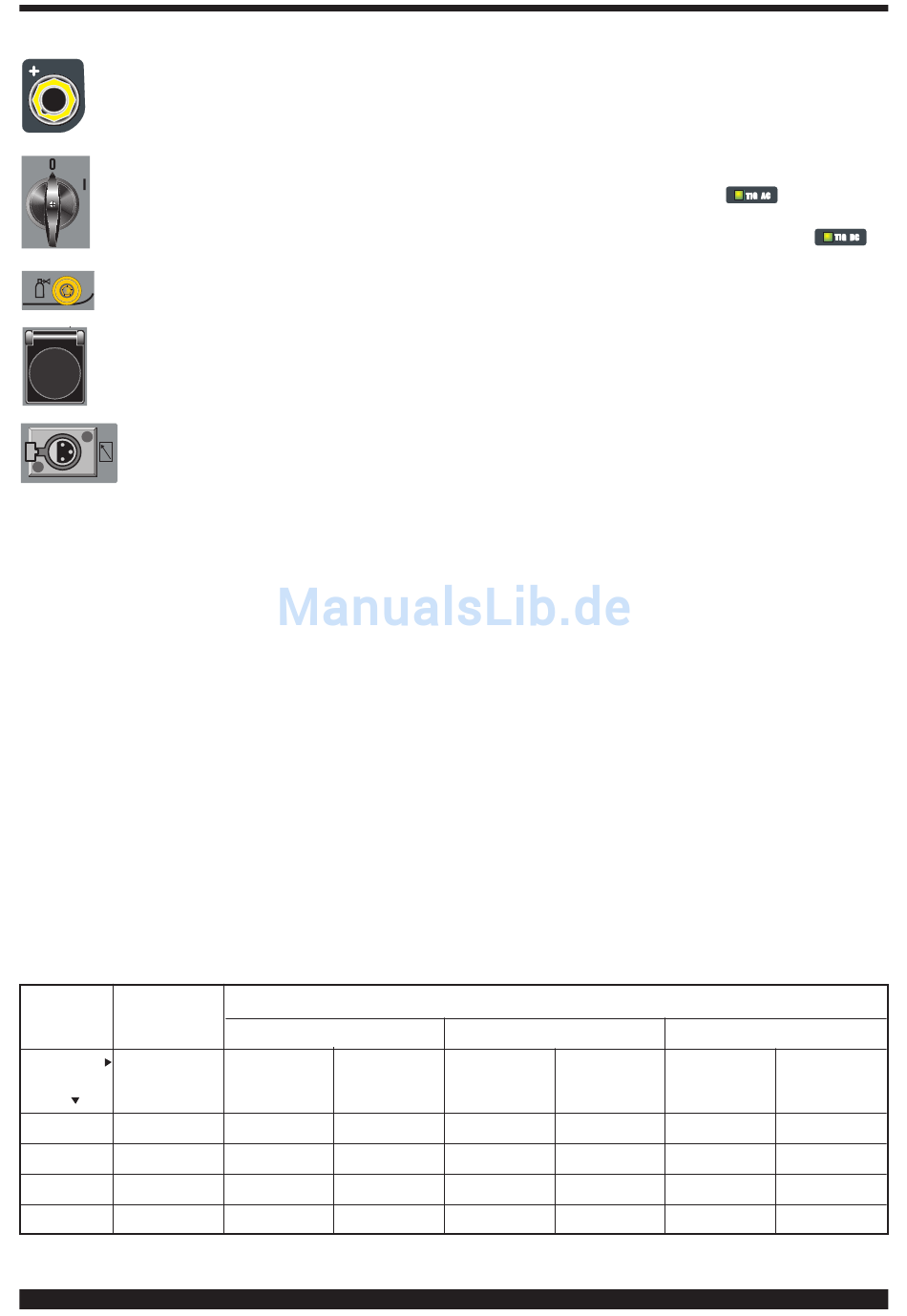

AC - borne de sortie plus (+)
AF - interrupteur
Met en marche et arrête la machine
AG - raccord entrée gaz
AH - Enchufe
Al que conectar el grupo de enfriamiento Art.
1341.
AI - Conector
Conector de tres polos a los que va conecta-
do el cable del presóstato del grupo de
enfriamiento.
3.3.

NOTES GENERALES

Avant d'employer ce poste à souder, lire attentivement les
normes CEI 26-23 / IEC-TS 62081 et en outre vérifier l'inté-
grité de l'isolement des câbles, des pinces porte-électrodes,
des prises et des fiches et que la section et la longueur des
câbles de soudure sont compatibles avec le courant utilisé.
3.4.
SOUDURE AVEC ELECTRODES ENROBEES
(MMA)
- S'assurer que l'interrupteur AF est en position 0; ensuite
raccorder les câbles de soudure en respectant la polarité
demandée par le constructeur des électrodes utilisées et la
borne du câble de masse à la pièce à souder dans le point
aussi près que possible de la soudure en s'assurant qu'il y a
un bon contact électrique.
- Ne pas toucher la torche ou la pince porte-électrode et la
borne de masse en même temps.
- Mettre en marche la machine à l'aide de l'interrupteur AF.
Sélectionner, en appuyant sur le bouton A, le procédé MMA,
voyant B allumé.
D.C
.
Tungstène
Electrode Type
Thorium 2%
ø
Rouge
1,6
70A ÷ 150A
2,4
150A ÷ 250A 100A ÷ 160A 140A ÷ 235A
3,2
200A ÷ 350A 150A ÷ 210A 225A ÷ 325A
4
300A ÷ 400A 200A ÷ 275A 300A ÷ 400A 100A ÷ 240A 150A ÷ 280A
24
Pos. Pénétration Maxi
Tungstène
Tungstène
Pur
Zr 0,8%
Verte
Blanche
50A ÷ 100A
70A ÷ 150A
Tableau A
- Régler le courant selon le diamètre de l'électrode, la posi-
tion de soudure et le type de jonction à exécuter.
- A la fin de la soudure, arrêter toujours la machine et enle-
ver l'électrode de la pince porte-électrode.
3.5.
SOUDURE TIG
En sélectionnant le procédé TIG AC
de souder l'Aluminium, les alliages d'aluminium, le laiton et
le magnésium, alors qu'en sélectionnant TIG DC
est possible de souder l'acier inoxydable, le fer et le cuivre
Raccorder le connecteur du câble de masse au pôle plus (+)
du poste à souder et la borne à la pièce dans le point aussi
près que possible de la soudure en s'assurant qu'il y a un
bon contact électrique.
Raccorder le connecteur de puissance de la torche TIG au
pôle moins (-) du poste à souder.
Raccorder le connecteur de commande de la torche au con-
necteur AE du poste à souder.
Raccorder le raccord du tuyau gaz de la torche au raccord
AD de la machine et le tuyau gaz venant du détendeur de
pression de la bouteille au raccord gaz AG.
Mise en marche de la machine.
Ne pas toucher les pièces sous tension et les bornes de sor-
tie lorsque la machine est alimentée.
A la première mise en marche de la machine, sélectionner le
procédé et le mode au moyen des boutons A et E et les
paramètres de soudure au moyen de la touche P et du bou-
ton AA comme indiqué au paragraphe 3.2.
Le type et le diamètre de l'électrode à employer doivent être
choisis d'après le tableau A :
Le débit de gaz inerte doit être réglé à une valeur (litres/minu-
te) d'environ 6 fois le diamètre de l'électrode.
Lorsqu'on utilise des accessoires type le gas-lens, le débit
de gaz peut être réduit à environ 3 fois le diamètre de l'élec-
trode. Le diamètre de la buse céramique doit être de 4 à 6
fois le diamètre de l'électrode.
Utiliser des verres de protection D.I.N. 10 jusqu'à 75A et
D.I.N. 11 à partir de 75A.
3.5.1 Grupo enfriamiento
Si se utilizase una antorcha enfriada por agua, emplear el
grupo de enfriamiento.
A.C.
(fréquence 5o Hz)
Pos. Zéro balancé
Tungstène
Tungstène
Pur
Zr 0,8%
Verte
Blanche
30A ÷ 60A
50A ÷ 80A
60A ÷ 120A
80A ÷ 140A
80A ÷ 160A
100A ÷ 180A
, il est possible
Pos. Propreté Maxi
Tungstène
Tungstène
Pur
Zr 0,8%
Verte
Blanche
20A ÷ 40A
30A ÷ 60A
40A ÷ 100A
60A ÷ 120A
60A ÷ 140A
80A ÷ 160A
80A ÷ 200A
150A ÷ 250A
, il
