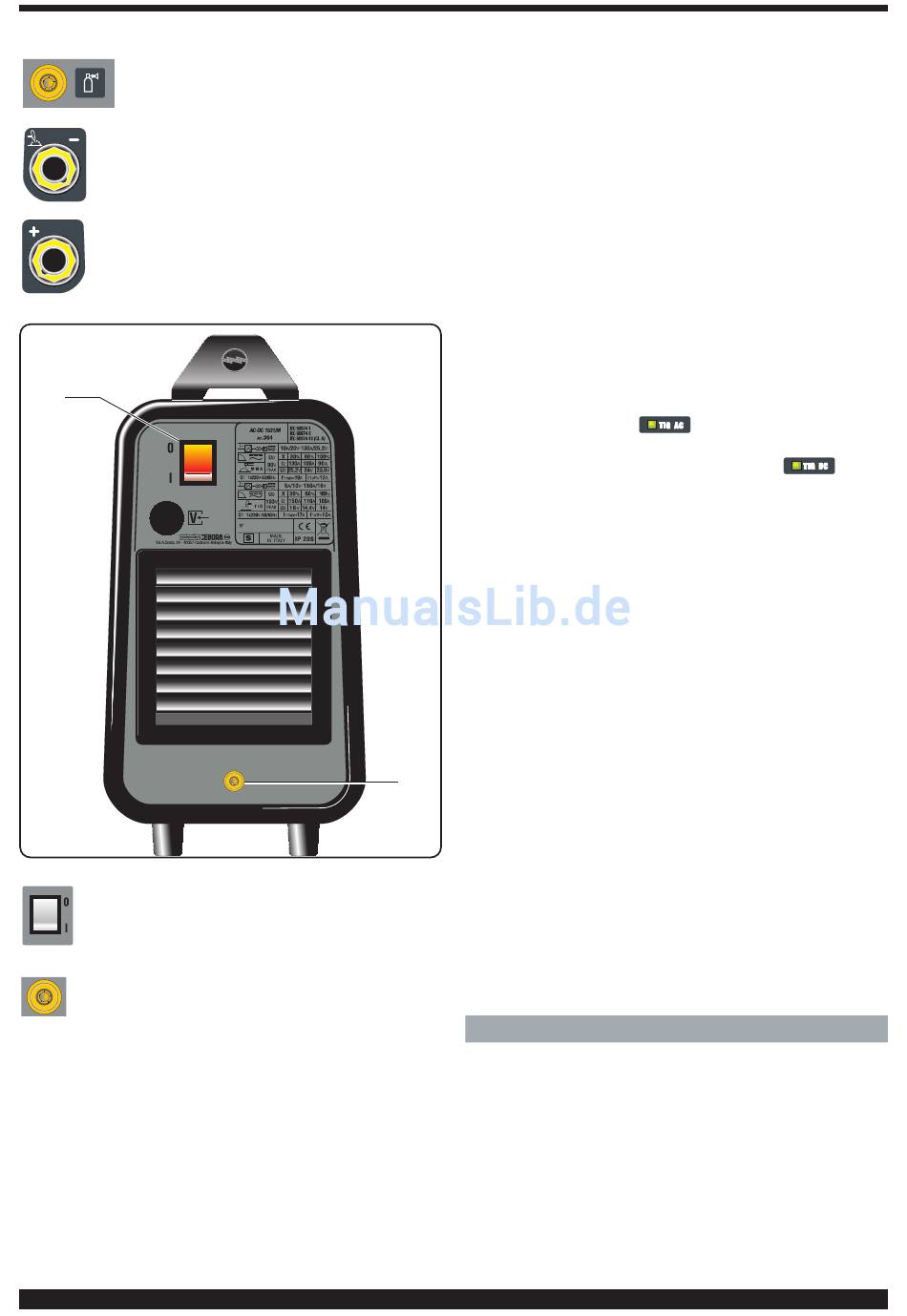

AD - SAMLING 1/4 GAS)
Her tilsluttes TIG-svejsebrænderens gasrør.
AB - klemme for negativ udgang (-)
AC - klemme for positiv udgang (+)
AF
F - afbryder
Tænder og slukker maskinen
AG - samling til gasindgang
3.3. GENERELLE BEMÆRKNINGER
Inden denne svejsemaskine tages i brug, skal man omhyg-
geligt læse standarderne CEI 26-23 / IEC-TS 62081, samt
kontrollere isoleringen af kablerne, af elektrodeholdertange-
ne, af stikkontakter og stik, og undersøge om tværsnit og
længde på svejsekablerne er kompatible med den anvendte
strøm.
48
3.4. SVEJSNING AF BEKLÆDTE ELEKTRODER (MMA)
- Sørg for at afbryderen AF står på 0, og tilslut herefter svej-
sekablerne under overholdelse af den polaritet, der er kræ-
vet af fabrikanten af elektroderne; tilslut herefter jordforbin-
delseskablets klemme til emnet så tæt som muligt ved svej-
sningspunktet, og kontrollér at der er korrekt elektrisk kon-
takt.
- Rør aldrig samtidigt ved elektrodeholdertangen og jordfor-
bindelsesklemmen.
- Tænd maskinen ved hjælp af kontakten AF.
Vælg MMA-metoden ved tryk på knap A. lysdiode B er
tændt.
- Indstil strømmen på grundlag af elektrodens diameter, svej-
sestillingen og den samlingstype der skal udføres.
- Når svejsningen er afsluttet skal man altid slukke apparatet
og fjerne elektroden fra elektrodeholdertangen.

3.5. TIG-SVEJSNING

Ved at benytte TIG AC
svejse aluminium, aluminiumslegeringer, messing og
magnesium. Ved derimod at benytte TIG DC
den er det muligt at svejse rustfrit stål, jern og kobber.
Tilslut jordforbindelseskonnektoren til den positive pol (+) på
svejsemaskinen og klemmen til emnet så tæt som muligt
ved svejsepunktet, og sørg for at der korrekt elektrisk kon-
takt.
Tilslut TIG-svejsebrænderens kraftkonnektor til den negative
pol (-) på svejsemaskinen.
Tilslut konnektoren til styring af svejsebrænderen til svejse-
maskinens konnektor AE.
Forbind samlestykket for gasrøret til samling AD på maski-
nen og gasrøret, der kommer fra trykreduceringsanordnin-
gen på flasken, til gassamlingen AG.
Tænd maskinen.
Rør ikke ved dele under spænding, eller ved udgangsklem-
merne, når maskinen er forsynet.
Første gang maskinen tændes skal man vælge proces og
funktionsmåde ved hjælp af knapperne A og E, og svejse-
AG
parametrene ved hjælp af tasten P og håndtaget AA, som
beskrevet i afsnit 3.2.
Elektrodetypen og -diameteren, der skal benyttes, skal væl-
ges på baggrund af oplysningerne i tabellen A.
Strømningen af inert gas skal indstilles på en værdi (i liter i
minuttet) der er ca. 6 gange elektrodens diameter.
Hvis man anvender tilbehør, såsom gas-lens, kan gasførin-
gen reduceres til ca. 3 gange elektrodens diameter.
Diameteren på keramikdysen skal være mellem 4 og 6
gange elektrodens diameter.
Brug beskyttelsesglas D.I.N. 10 op til 75A og D.I.N. 11 fra
75A og opefter.
4 FJERNSTYRINGSUDSTYR OG TILBEHØR
Der kan tilsluttes følgende fjernstyringsudstyr til justering af
svejseapparatets svejsestrøm:
Art. nr. 193 Styrepedal (kun TIG svejsning)
Art. nr. 1260 BINZEL svejsebrænder "ABITIG 200" (200 A -
35 %) - m4
Art. nr. 1262 BINZEL svejsebrænder "ABITIG 200"
Up/Down (200 A - 35 %) - m4
Art. nr. 1656 Transportvogn til generator
Art. 1281.03 Tilbehør til svejsning med elektrode
Art 1192+Art 187 (anvendt ved MMA svejsning)
metoden er det muligt at
meto-
