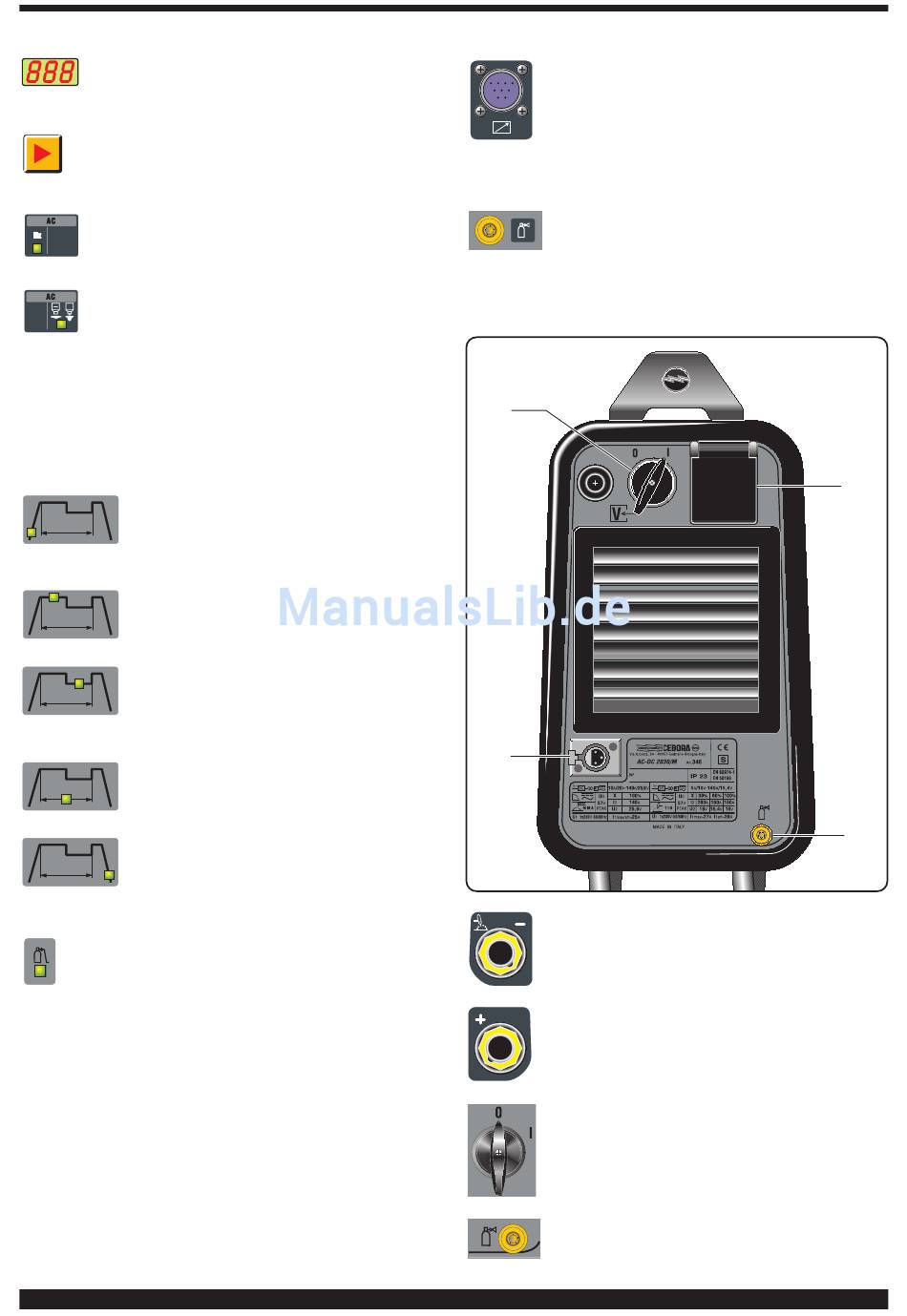

Z - DISPLAY
Visualizza la corrente di saldatura e le impostazioni
selezionate con il pulsante P e regolate con la manopola AA.
P - SELETTORE
Premendo questo pulsante si illuminano in succes-
sione i led:
Q - Led
Frequenza della corrente in saldatura AC (50÷100
Hz).
R - Led
Bilanciamento
(BAL = bilanciamento 0 - Pulizia = da C1 a C8 -
Penetrazione = da P1 a P8).
Tra i led R e S il display Z visualizza il diametro di elettrodo
consigliato. La scelta del diametro di elettrodo varia da un
diametro di 0,5mm a 4mm. Per variare il diametro, usare la
manopola AA. Questa funzione è attiva solo per il procedi-
mento Tig AC.
S - Led
Slope up. E' il tempo in cui la corrente rag-
giunge, partendo dal minimo, il valore di cor-
rente impostato. (0-10 sec.)
T - Led
Corrente di saldatura-principale. (10-140A in
MMA e da 5-160A in TIG)
V - Led
Secondo livello di corrente di saldatura o di
base. Questa corrente è sempre una percen-
tuale della corrente principale.
U - Led
Frequenza di pulsazione (0,1-250 Hz)
I tempi di picco e di base sono uguali.
W - Led
Slope down. E' il tempo in cui la corrente rag-
giunge il minimo e lo spegnimento dell'ar-
co.(0-10 sec.)
X - Led
Post gas. Regola il tempo di uscita del gas al termine
della saldatura. (0-30 sec.)
Attenzione si illumineranno solo i led che si riferiscono al
modo di saldatura scelto; es. in saldatura TIG continuo non si
illuminerà il led U che rappresenta la frequenza di pulsazione.
Ogni led indica il parametro che può essere regolato tramite
la manopola AA durante il tempo di accensione del led stes-
so. Dopo 5 secondi dall'ultima variazione il led interessato si
spegne e viene indicata la corrente di saldatura principale e
si accende il corrispondente led T.
dell'onda in saldatura
AE - CONNETTORE 10 POLI
A questo connettore vanno collegati i seguenti
comandi remoti:
a) pedale
b) torcia con pulsante di start
c) torcia con potenziometro
d) torcia con up/down ecc...
AD - RACCORDO 1/4 GAS)
Vi si connette il tubo gas della torcia di saldatura
TIG.
AC
AF
AI
AB - morsetto di uscita negativo (-)
AC -morsetto di uscita positivo (+)
AF - interruttore
Accende e spegne la macchina
AG - raccordo ingresso gas
AH
AG
