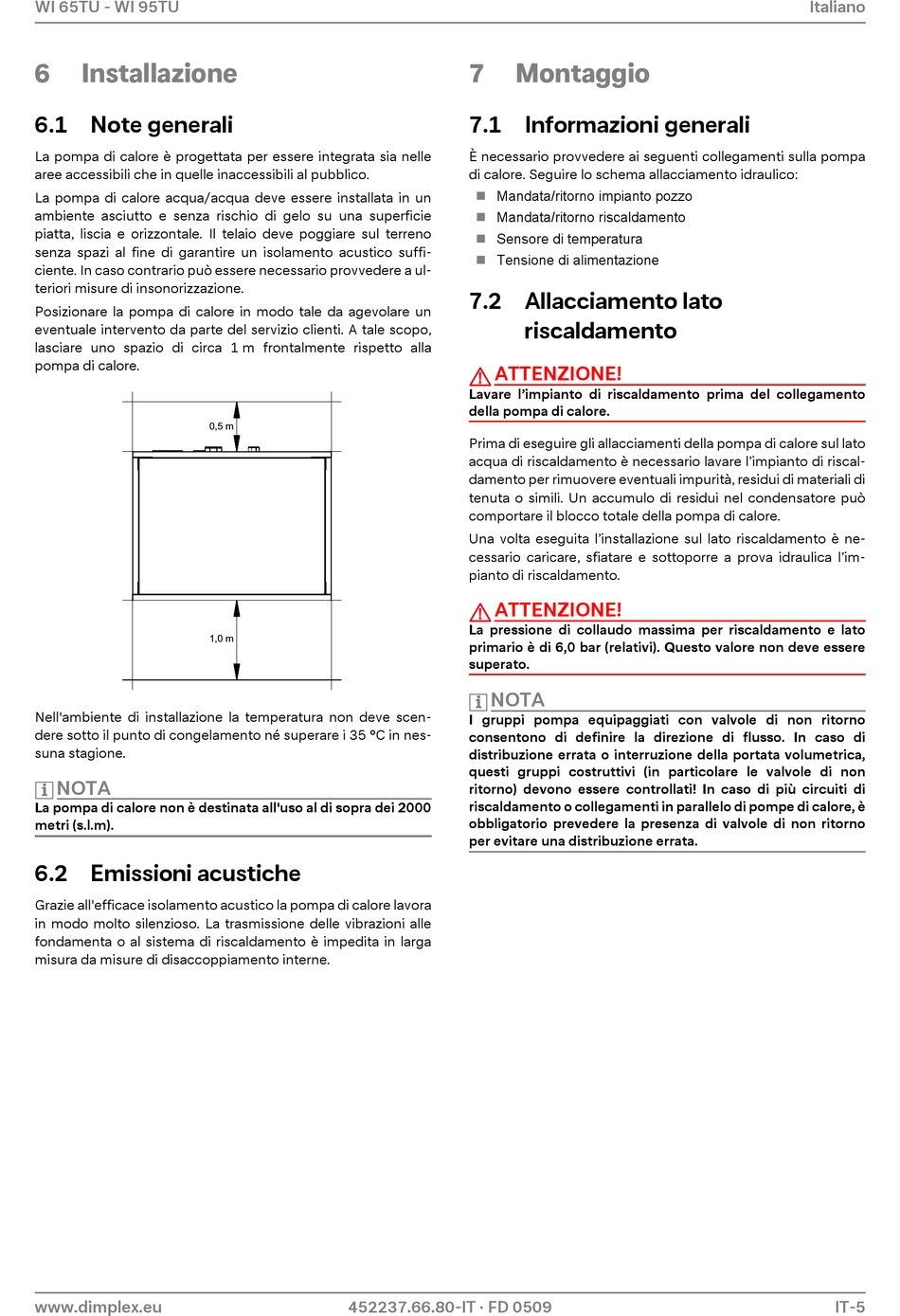

WI 65TU - WI 95TU
6

Installazione

6.1 Note generali

La pompa di calore è progettata per essere integrata sia nelle
aree accessibili che in quelle inaccessibili al pubblico.
La pompa di calore acqua/acqua deve essere installata in un
ambiente asciutto e senza rischio di gelo su una superficie
piatta, liscia e orizzontale. Il telaio deve poggiare sul terreno
senza spazi al fine di garantire un isolamento acustico suffi-
ciente. In caso contrario può essere necessario provvedere a ul-
teriori misure di insonorizzazione.
Posizionare la pompa di calore in modo tale da agevolare un
eventuale intervento da parte del servizio clienti. A tale scopo,
lasciare uno spazio di circa 1 m frontalmente rispetto alla
pompa di calore.
Nell'ambiente di installazione la temperatura non deve scen-
dere sotto il punto di congelamento né superare i 35 °C in nes-
suna stagione.
NOTA
La pompa di calore non è destinata all'uso al di sopra dei 2000
metri (s.l.m).

6.2 Emissioni acustiche

Grazie all'efficace isolamento acustico la pompa di calore lavora
in modo molto silenzioso. La trasmissione delle vibrazioni alle
fondamenta o al sistema di riscaldamento è impedita in larga
misura da misure di disaccoppiamento interne.
www.dimplex.eu
0,5 m
1,0 m
452237.66.80-IT · FD 0509
7

Montaggio

7.1 Informazioni generali

È necessario provvedere ai seguenti collegamenti sulla pompa
di calore. Seguire lo schema allacciamento idraulico:
 Mandata/ritorno impianto pozzo
Mandata/ritorno riscaldamento

 Sensore di temperatura
 Tensione di alimentazione
7.2 Allacciamento lato
riscaldamento
ATTENZIONE!
Lavare l'impianto di riscaldamento prima del collegamento
della pompa di calore.
Prima di eseguire gli allacciamenti della pompa di calore sul lato
acqua di riscaldamento è necessario lavare l'impianto di riscal-
damento per rimuovere eventuali impurità, residui di materiali di
tenuta o simili. Un accumulo di residui nel condensatore può
comportare il blocco totale della pompa di calore.
Una volta eseguita l'installazione sul lato riscaldamento è ne-
cessario caricare, sfiatare e sottoporre a prova idraulica l'im-
pianto di riscaldamento.
ATTENZIONE!
La pressione di collaudo massima per riscaldamento e lato
primario è di 6,0 bar (relativi). Questo valore non deve essere
superato.
NOTA
I gruppi pompa equipaggiati con valvole di non ritorno
consentono di definire la direzione di flusso. In caso di
distribuzione errata o interruzione della portata volumetrica,
questi gruppi costruttivi (in particolare le valvole di non
ritorno) devono essere controllati! In caso di più circuiti di
riscaldamento o collegamenti in parallelo di pompe di calore, è
obbligatorio prevedere la presenza di valvole di non ritorno
per evitare una distribuzione errata.
Italiano
IT-5
