SIH 90TU

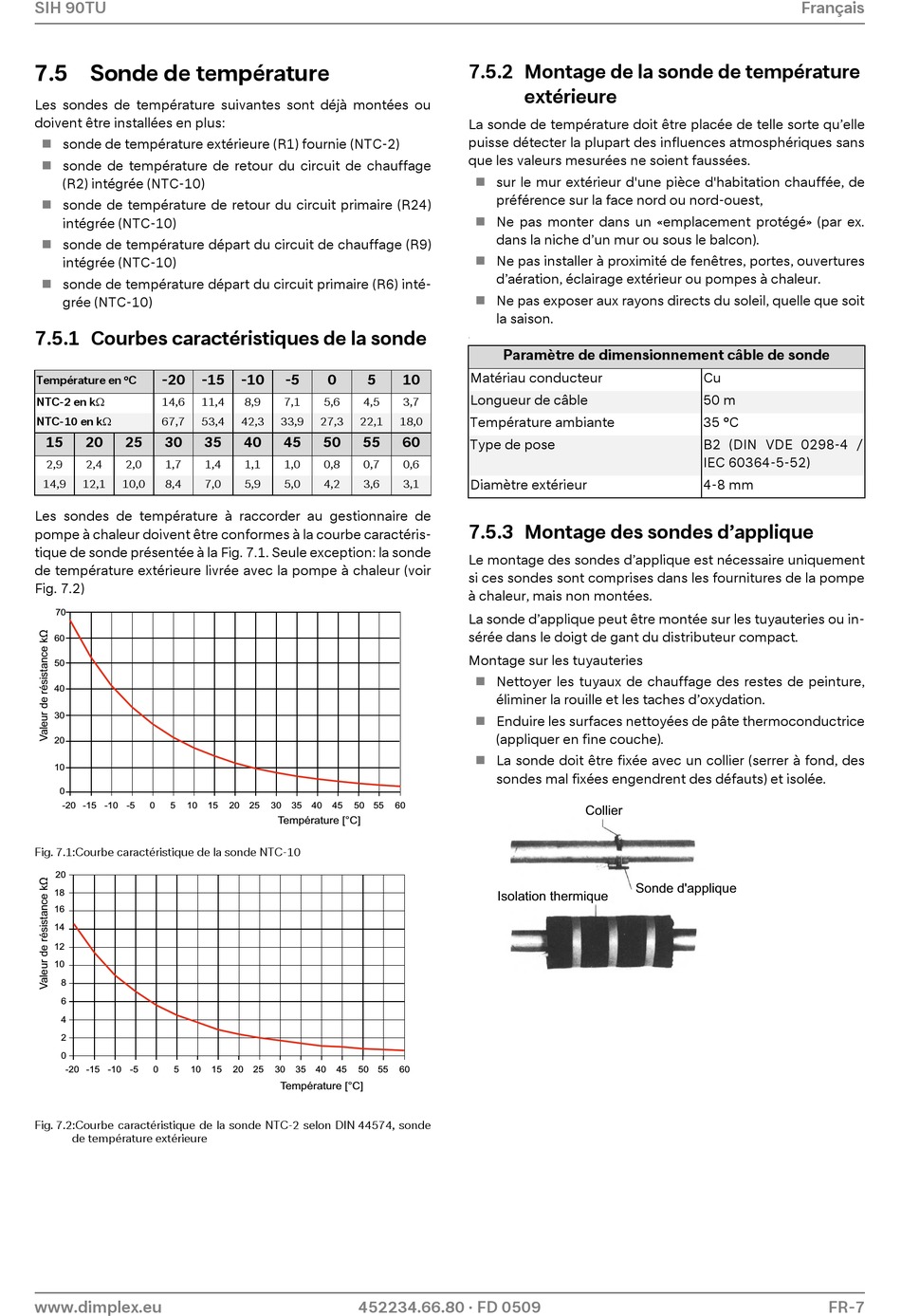

7.5 Sonde de température
Les sondes de température suivantes sont déjà montées ou
doivent être installées en plus:
sonde de température extérieure (R1) fournie (NTC-2)
sonde de température de retour du circuit de chauffage
(R2) intégrée (NTC-10)
sonde de température de retour du circuit primaire (R24)
intégrée (NTC-10)
sonde de température départ du circuit de chauffage (R9)
intégrée (NTC-10)
sonde de température départ du circuit primaire (R6) inté-
grée (NTC-10)
7.5.1 Courbes caractéristiques de la sonde
-20
-15
Température en °C
NTC-2 en k
14,6
11,4
NTC-10 en k
67,7
53,4
15
20
25
30
35
2,9
2,4
2,0
1,7
14,9
12,1
10,0
8,4
Les sondes de température à raccorder au gestionnaire de
pompe à chaleur doivent être conformes à la courbe caractéris-
tique de sonde présentée à la Fig. 7.1. Seule exception: la sonde
de température extérieure livrée avec la pompe à chaleur (voir
Fig. 7.2)
70
60
50
40
30
20
10
0
-20 -15 -10 -5
0
5
10
Fig. 7.1:Courbe caractéristique de la sonde NTC-10
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5
0
5
10
Fig. 7.2:Courbe caractéristique de la sonde NTC-2 selon DIN 44574, sonde
de température extérieure
www.dimplex.eu
-10
-5
0
5
8,9
7,1
5,6
4,5
42,3
33,9
27,3
22,1
40
45
50
55
1,4
1,1
1,0
0,8
0,7
7,0
5,9
5,0
4,2
3,6
15
20
25
30
35
40
45
50 55
Température [°C]
15
20
25
30
35
40
45
50 55
Température [°C]
452234.66.80 · FD 0509
7.5.2 Montage de la sonde de température
extérieure
La sonde de température doit être placée de telle sorte qu'elle
puisse détecter la plupart des influences atmosphériques sans
que les valeurs mesurées ne soient faussées.
sur le mur extérieur d'une pièce d'habitation chauffée, de
préférence sur la face nord ou nord-ouest,
Ne pas monter dans un «emplacement protégé» (par ex.
dans la niche d'un mur ou sous le balcon).
Ne pas installer à proximité de fenêtres, portes, ouvertures
d'aération, éclairage extérieur ou pompes à chaleur.
Ne pas exposer aux rayons directs du soleil, quelle que soit
la saison.
-
Paramètre de dimensionnement câble de sonde
Matériau conducteur
10
Longueur de câble
3,7
Température ambiante
18,0
60
Type de pose
0,6
Diamètre extérieur
3,1
7.5.3 Montage des sondes d'applique
Le montage des sondes d'applique est nécessaire uniquement
si ces sondes sont comprises dans les fournitures de la pompe
à chaleur, mais non montées.
La sonde d'applique peut être montée sur les tuyauteries ou in-
sérée dans le doigt de gant du distributeur compact.
Montage sur les tuyauteries
Nettoyer les tuyaux de chauffage des restes de peinture,
éliminer la rouille et les taches d'oxydation.
Enduire les surfaces nettoyées de pâte thermoconductrice
(appliquer en fine couche).
La sonde doit être fixée avec un collier (serrer à fond, des
sondes mal fixées engendrent des défauts) et isolée.
60
Isolation thermique
60
Cu
50 m
35 °C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
4-8 mm
Collier
Sonde d'applique
Français
FR-7
