Steckerbelegung Der Ein-/Ausgabe Anschlüsse - Commodore 64 Bedienungshandbuch

ANHANG I
Dieser Anhang soll Ihnen zeigen, wie welches Gerät wo an den
COMMODORE 64 angeschlossen werden kann.
1) Steuereingänge für Spiele
2) Modul-Steckplatz
3) Audio/Video

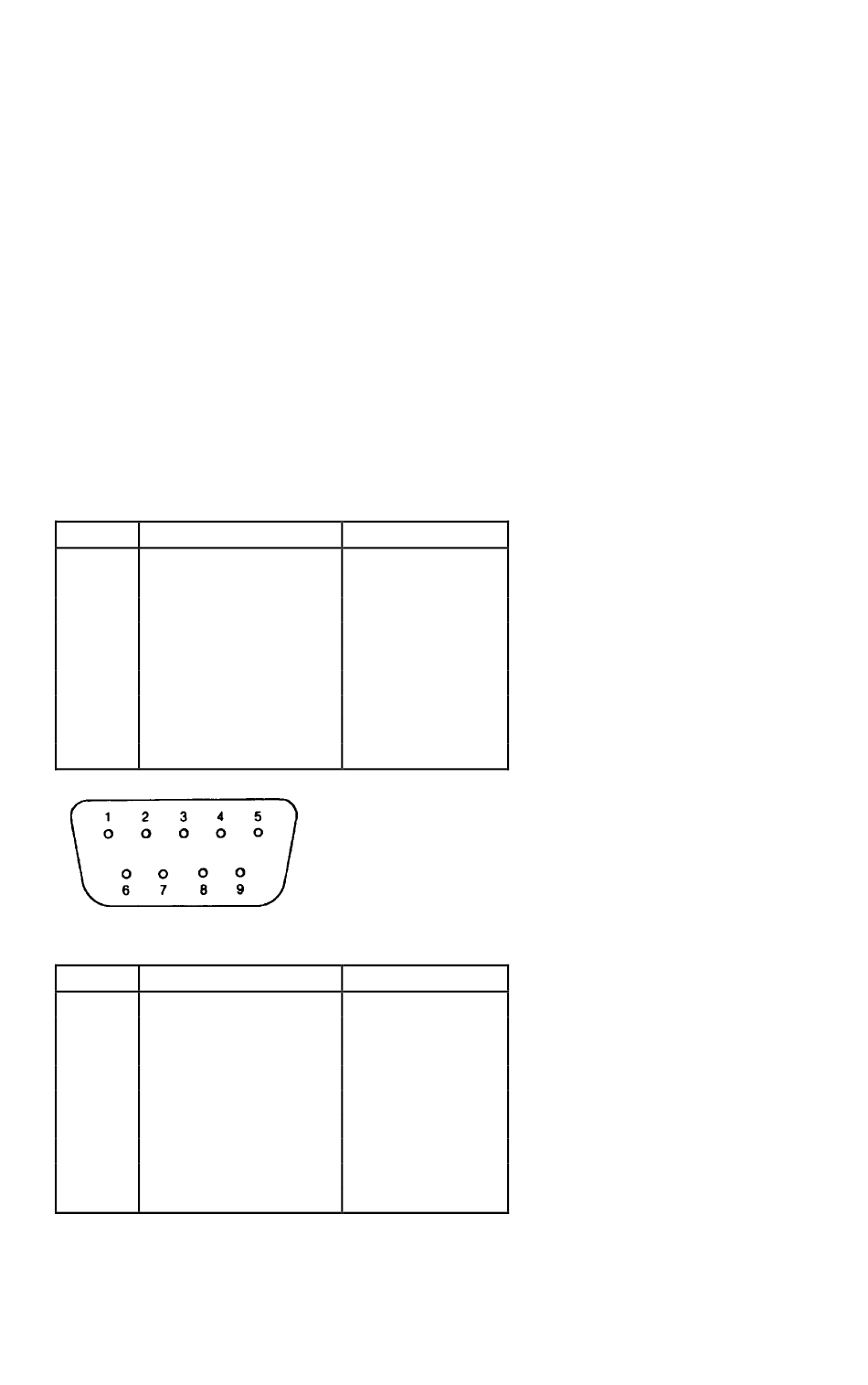

Control Port 1
Pin Signal
1 JOYA0
2 JOYA1
3 JOYA2
4 JOYA3
5 POT AY**
6 BUTTON A/LP*
7 +5V
8 GND
9 POT AX**
Control Port 2
Pin Signal
1 JOYB0
2 JOYB1
3 JOYB2
4 JOYB3
5 POT BY**
6 BUTTON B
7 +5V
8 GND
9 POT BX**
*) Button = Feuerknopf am Joystick
LP = Light pen
**) Paddle Potentiometer
DER EIN-/AUSGABE ANSCHLÜSSE
MAX. 100mA
MAX. 100mA
STECKERBELEGUNG
4) Serielle E/A (Disk/Drucker)
5) Kassette
6) User Port
