Commodore 64 Bedienungshandbuch Seite 13

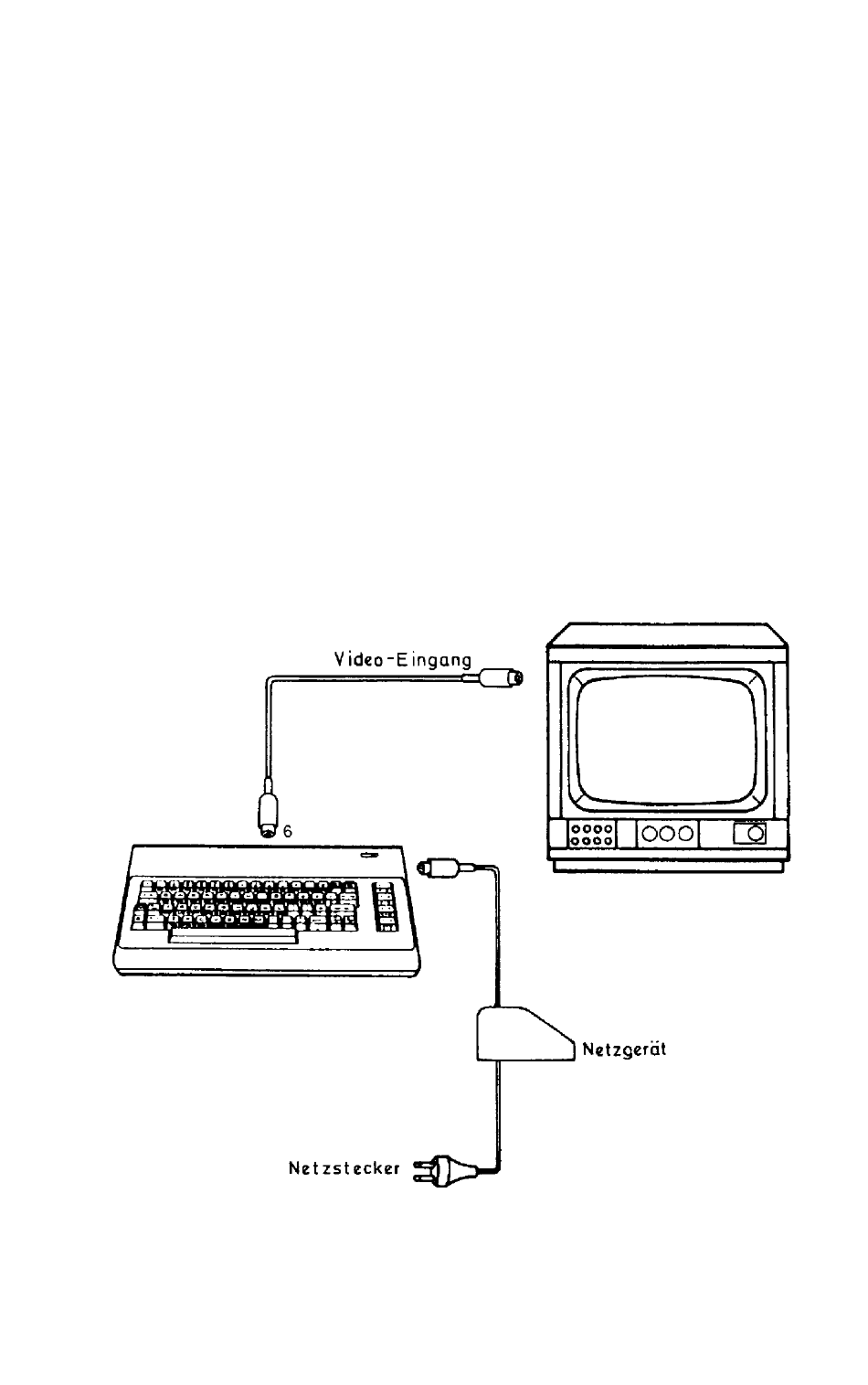

2. Video-Ausgang
Das beste Bild erzielen Sie über einen Farb-Monitor. Verwenden Sie
hierzu ein Videokabel, das an der einen Seite einen 5-poligen
Diodenstecker (DIN 41524) für die Buchse 6 Ihres COMMODORE 64
hat, auf der anderen Seite einen Videostecker (DIN 45322) für Ihren
Monitor. Falls Ihr Fernseher eine Video-Buchse hat, können Sie ihn
ebenfalls als Monitor verwenden, Sie müssen nur dafür sorgen, daß
der Video-Anschluß Ihres Fernsehers als Eingang geschaltet wird.
Dies geschieht bei Verwendung eines Video-Recorders in der Regel
durch eine Hilfsspannung von 12 V, die an Pin 1 der Video-Buchse
des Fernsehers gelegt wird.
Ihr COMMODORE 64 gibt eine solche Hilfsspannung nicht ab. Lassen
Sie sich daher von Ihrem Fernseh-Fachmann eine geeignete
Umschaltung einbauen. Bei manchen Fernsehern genügt dazu schon
eine Drahtbrücke im Video-Stecker, da bei manchen Fernsehern an
Pin 5 der Video-Buchse die benötigte Hilfsspannung von 12 V
bereitgestellt wird. Benutzen Sie daher diesen Eingang mit äußerster
Vorsicht! Die Hilfsspannung darf auf keinen Fall an die Ausgänge
Ihres COMMODORE 64 gelangen. Der Rechner würde dadurch sofort
zerstört. Lassen Sie die Verbindung nur durch einen Fachmann
herstellen!
