In Betrieb nehmen
Geräte mit EtherNet/IP in Betrieb nehmen

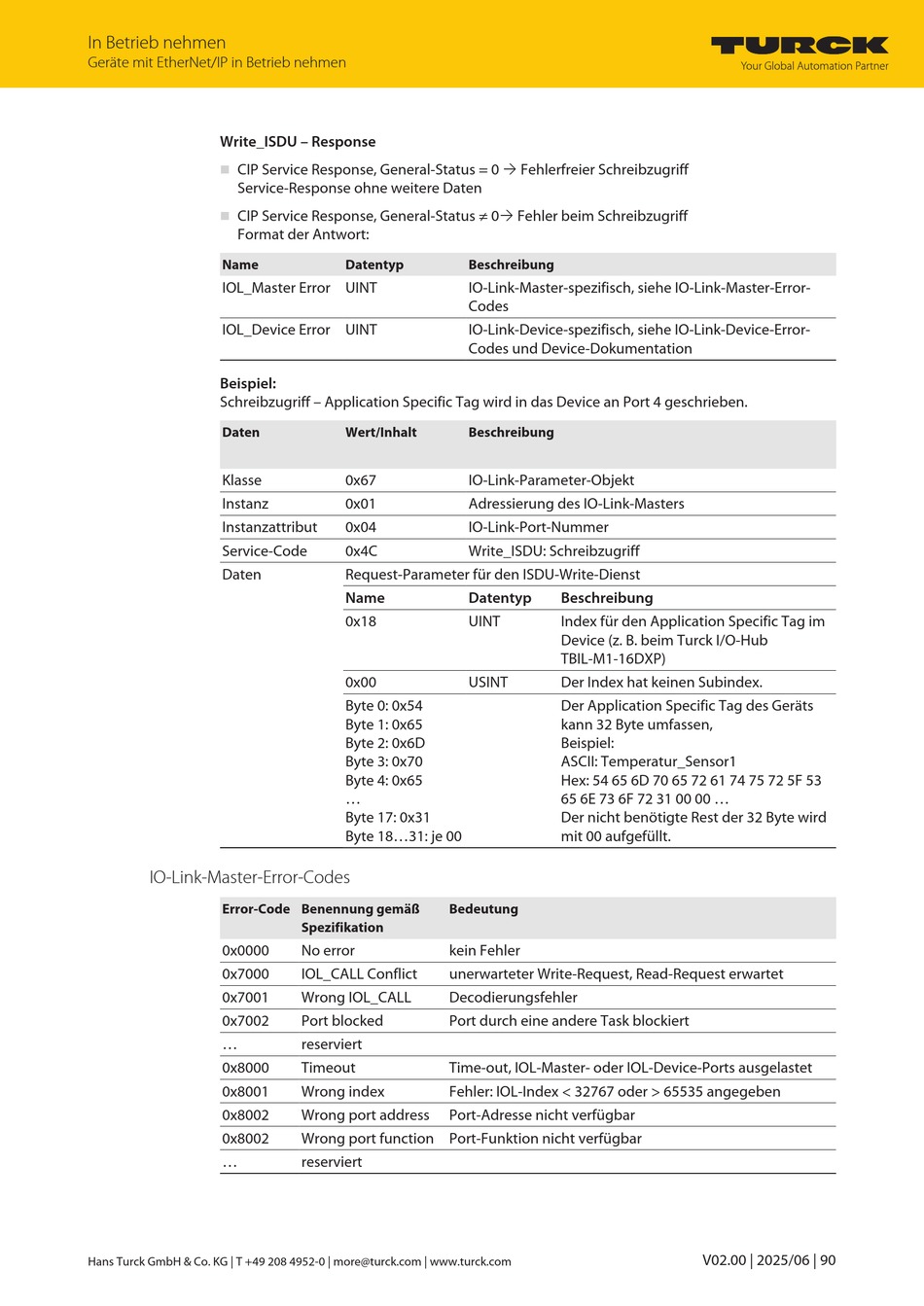

Write_ISDU – Response
CIP Service Response, General-Status = 0 Ò Fehlerfreier Schreibzugriff
n
Service-Response ohne weitere Daten
CIP Service Response, General-Status ≠ 0Ò Fehler beim Schreibzugriff
n
Format der Antwort:
Name
IOL_Master Error UINT
IOL_Device Error UINT
Beispiel:
Schreibzugriff – Application Specific Tag wird in das Device an Port 4 geschrieben.
Daten
Klasse
Instanz
Instanzattribut
Service-Code
Daten
IO-Link-Master-Error-Codes
Error-Code Benennung gemäß
0x0000
0x7000
0x7001
0x7002
...
0x8000
0x8001
0x8002
0x8002
...
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
Datentyp
Beschreibung
IO-Link-Master-spezifisch, siehe IO-Link-Master-Error-
Codes
IO-Link-Device-spezifisch, siehe IO-Link-Device-Error-
Codes und Device-Dokumentation
Wert/Inhalt
Beschreibung
0x67
IO-Link-Parameter-Objekt
0x01
Adressierung des IO-Link-Masters
0x04
IO-Link-Port-Nummer
0x4C
Write_ISDU: Schreibzugriff
Request-Parameter für den ISDU-Write-Dienst
Name
Datentyp
0x18
UINT
0x00
USINT
Byte 0: 0x54
Byte 1: 0x65
Byte 2: 0x6D
Byte 3: 0x70
Byte 4: 0x65
...
Byte 17: 0x31
Byte 18...31: je 00
Bedeutung
Spezifikation
No error
kein Fehler
IOL_CALL Conflict
unerwarteter Write-Request, Read-Request erwartet
Wrong IOL_CALL
Decodierungsfehler
Port blocked
Port durch eine andere Task blockiert
reserviert
Timeout
Time-out, IOL-Master- oder IOL-Device-Ports ausgelastet
Wrong index
Fehler: IOL-Index < 32767 oder > 65535 angegeben
Wrong port address
Port-Adresse nicht verfügbar
Wrong port function Port-Funktion nicht verfügbar
reserviert
Beschreibung
Index für den Application Specific Tag im
Device (z. B. beim Turck I/O-Hub
TBIL-M1-16DXP)
Der Index hat keinen Subindex.
Der Application Specific Tag des Geräts
kann 32 Byte umfassen,
Beispiel:
ASCII: Temperatur_Sensor1
Hex: 54 65 6D 70 65 72 61 74 75 72 5F 53
65 6E 73 6F 72 31 00 00 ...
Der nicht benötigte Rest der 32 Byte wird
mit 00 aufgefüllt.
