Montieren
Gerät erden
5.2
Gerät auf Hutschiene (TS35) montieren
„
Gerät gemäß der folgenden Abbildung mit zwei M3-Schrauben auf Montageadapter
(FDN20-BKT-DIN) befestigen.

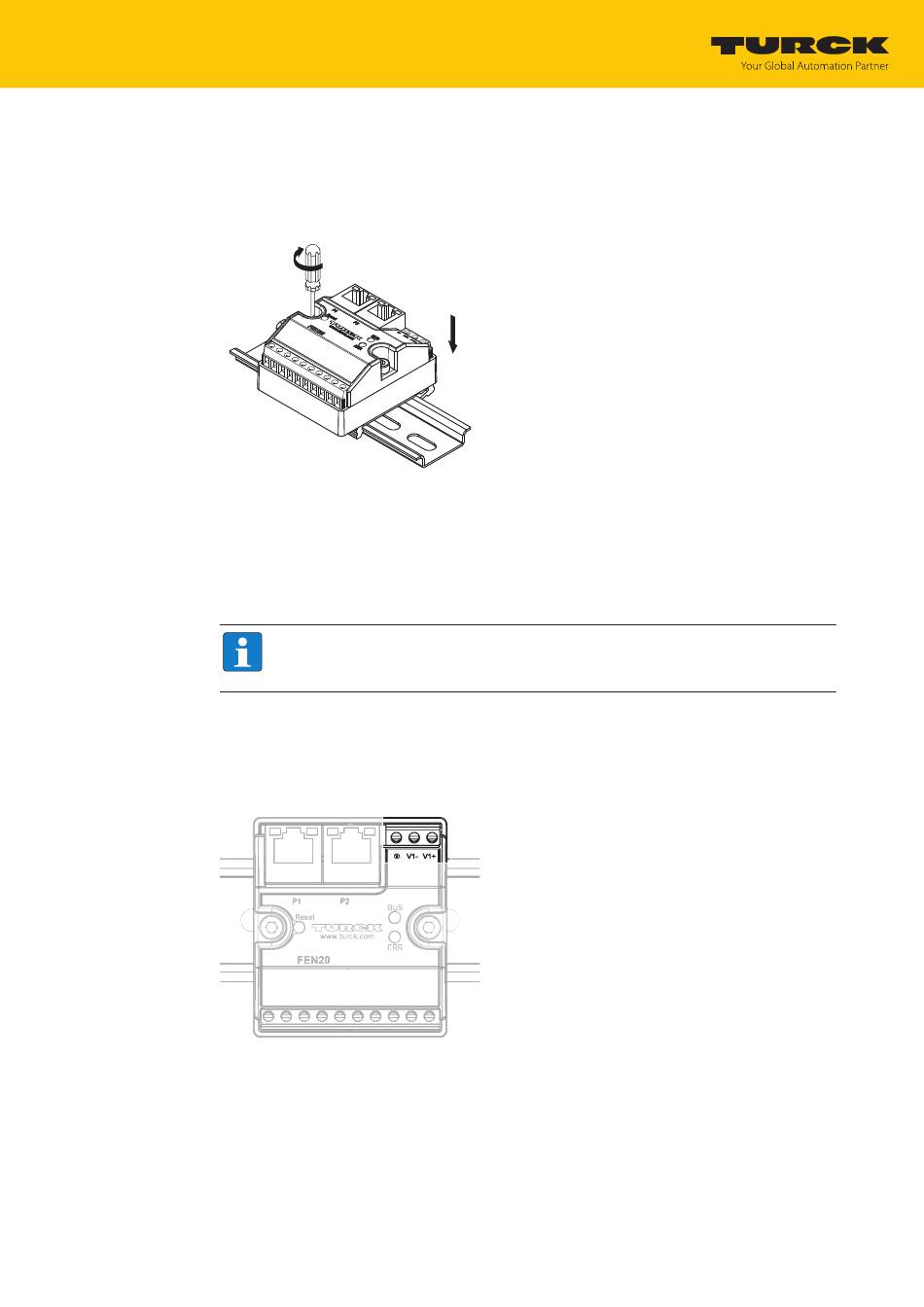

Abb. 4: Gerät mit Montageadapter auf Hutschiene montieren
„
Gerät mit Montageadapter so auf der Hutschiene platzieren, dass der Montageadapter
die Hutschiene umschließt.
„
Mechanische Spannungen vermeiden.
„
Optional: Gerät erden.
5.3
Gerät erden
5.3.1
Schirmung der Feldbus- und I/O-Ebene
Abb. 5: Schirmung der Feldbus- und I/O-Ebene
Das Modul wird über die Erdungsklemme mit dem Bezugspotenzial der Anlage verbunden.
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
HINWEIS
Um die Stabilität auf der Hutschiene zu erhöhen, können rechts und links des
Moduls Endwinkel montiert werden.
