Anschließen
IO-Link-Devices und digitale Sensoren und Aktuatoren anschließen
6.3
IO-Link-Devices und digitale Sensoren und Aktuatoren anschließen
Zum Anschluss von IO-Link-Devices und digitalen Sensoren und Aktuatoren verfügt das Gerät
über einen 10-poligen Klemmenanschluss mit Schraubklemmen. Das max. Anzugsdreh-
moment beträgt 0,5 Nm.

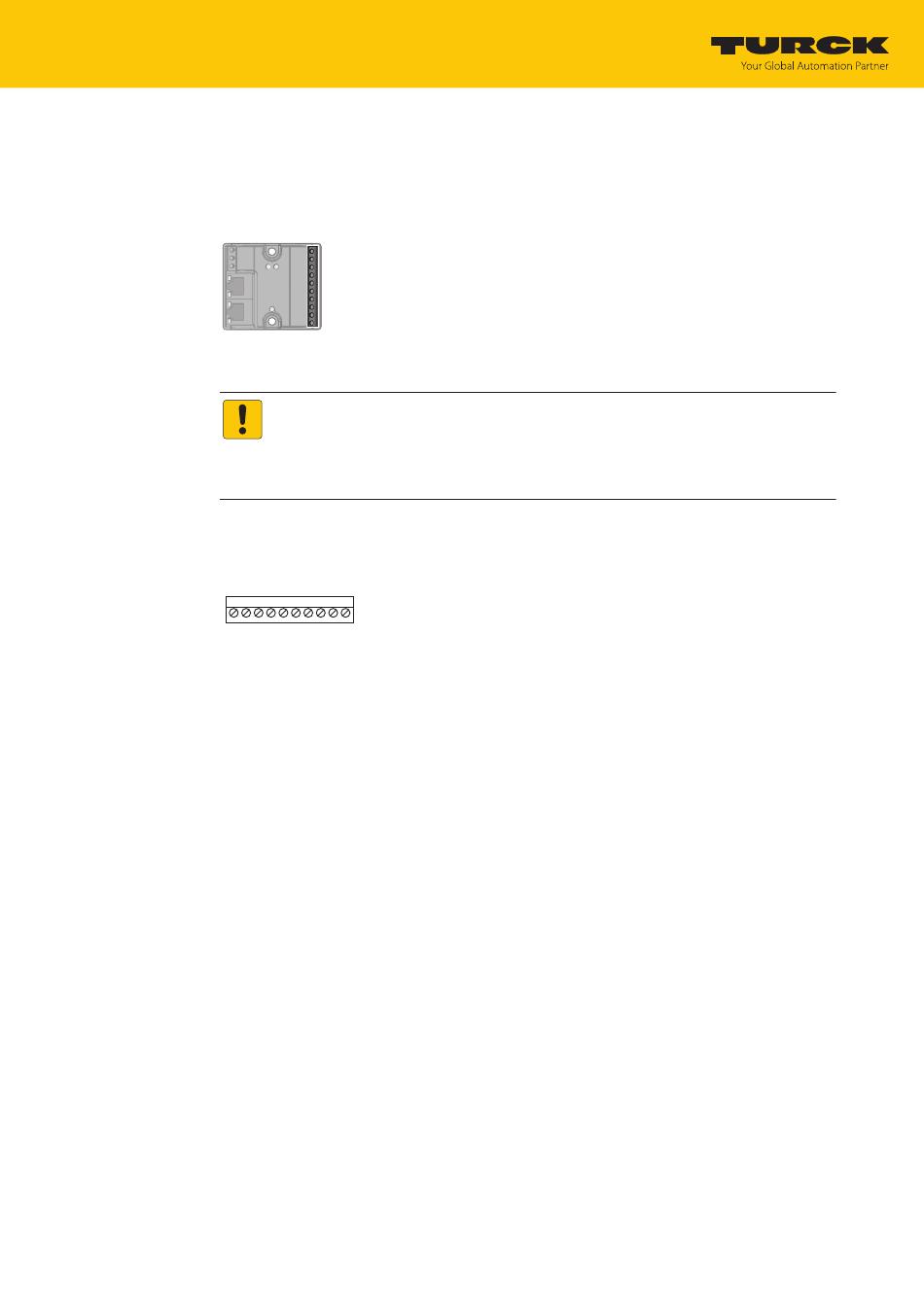

Abb. 10: Klemmenanschluss zum Anschluss von I/O-Link-Devices und digitalen Sensoren und
Aktuatoren
„
IO-Link-Devices und digitale Sensoren und Aktuatoren gemäß Pinbelegung an das Gerät
anschließen.
1 2 3 4 5 6 7 8 9 10
Abb. 11: Pinbelegung
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
ACHTUNG
Falsche Versorgung von IO-Link-Devices
Schäden an der Elektronik
„ IO-Link-Devices ausschließlich mit der Spannung versorgen, die am 10-poligen
Klemmenanschluss zur Verfügung gestellt wird.
1 = V1 –
6 = C/Q 3
2 = C/Q 1
7 = V1+ 3
3 = V1+ 1
8 = C/Q 4
4 = C/Q 2
9 = V1+ 4
5 = V1+ 2
10 = V1-
V02.00 | 2025/06 | 16
