In Betrieb nehmen

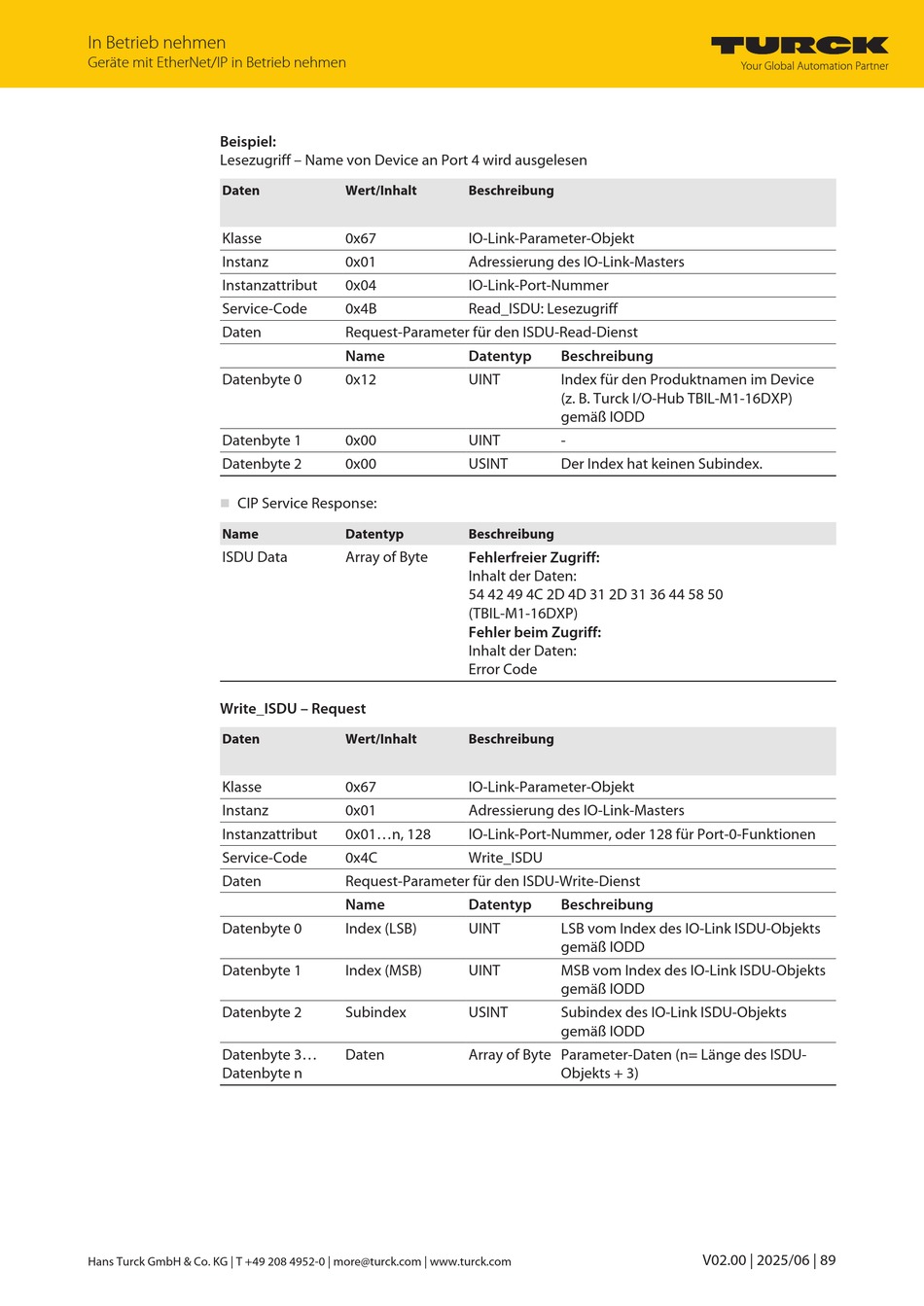

Geräte mit EtherNet/IP in Betrieb nehmen
Beispiel:
Lesezugriff – Name von Device an Port 4 wird ausgelesen
Daten
Klasse
Instanz
Instanzattribut
Service-Code
Daten
Datenbyte 0
Datenbyte 1
Datenbyte 2
n
CIP Service Response:
Name
ISDU Data
Write_ISDU – Request
Daten
Klasse
Instanz
Instanzattribut
Service-Code
Daten
Datenbyte 0
Datenbyte 1
Datenbyte 2
Datenbyte 3...
Datenbyte n
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
Wert/Inhalt
Beschreibung
0x67
IO-Link-Parameter-Objekt
0x01
Adressierung des IO-Link-Masters
0x04
IO-Link-Port-Nummer
0x4B
Read_ISDU: Lesezugriff
Request-Parameter für den ISDU-Read-Dienst
Name
Datentyp
0x12
UINT
0x00
UINT
0x00
USINT
Datentyp
Beschreibung
Array of Byte
Fehlerfreier Zugriff:
Inhalt der Daten:
54 42 49 4C 2D 4D 31 2D 31 36 44 58 50
(TBIL-M1-16DXP)
Fehler beim Zugriff:
Inhalt der Daten:
Error Code
Wert/Inhalt
Beschreibung
0x67
IO-Link-Parameter-Objekt
0x01
Adressierung des IO-Link-Masters
0x01...n, 128
IO-Link-Port-Nummer, oder 128 für Port-0-Funktionen
0x4C
Write_ISDU
Request-Parameter für den ISDU-Write-Dienst
Name
Datentyp
Index (LSB)
UINT
Index (MSB)
UINT
Subindex
USINT
Daten
Array of Byte Parameter-Daten (n= Länge des ISDU-
Beschreibung
Index für den Produktnamen im Device
(z. B. Turck I/O-Hub TBIL-M1-16DXP)
gemäß IODD
-
Der Index hat keinen Subindex.
Beschreibung
LSB vom Index des IO-Link ISDU-Objekts
gemäß IODD
MSB vom Index des IO-Link ISDU-Objekts
gemäß IODD
Subindex des IO-Link ISDU-Objekts
gemäß IODD
Objekts + 3)
