In Betrieb nehmen

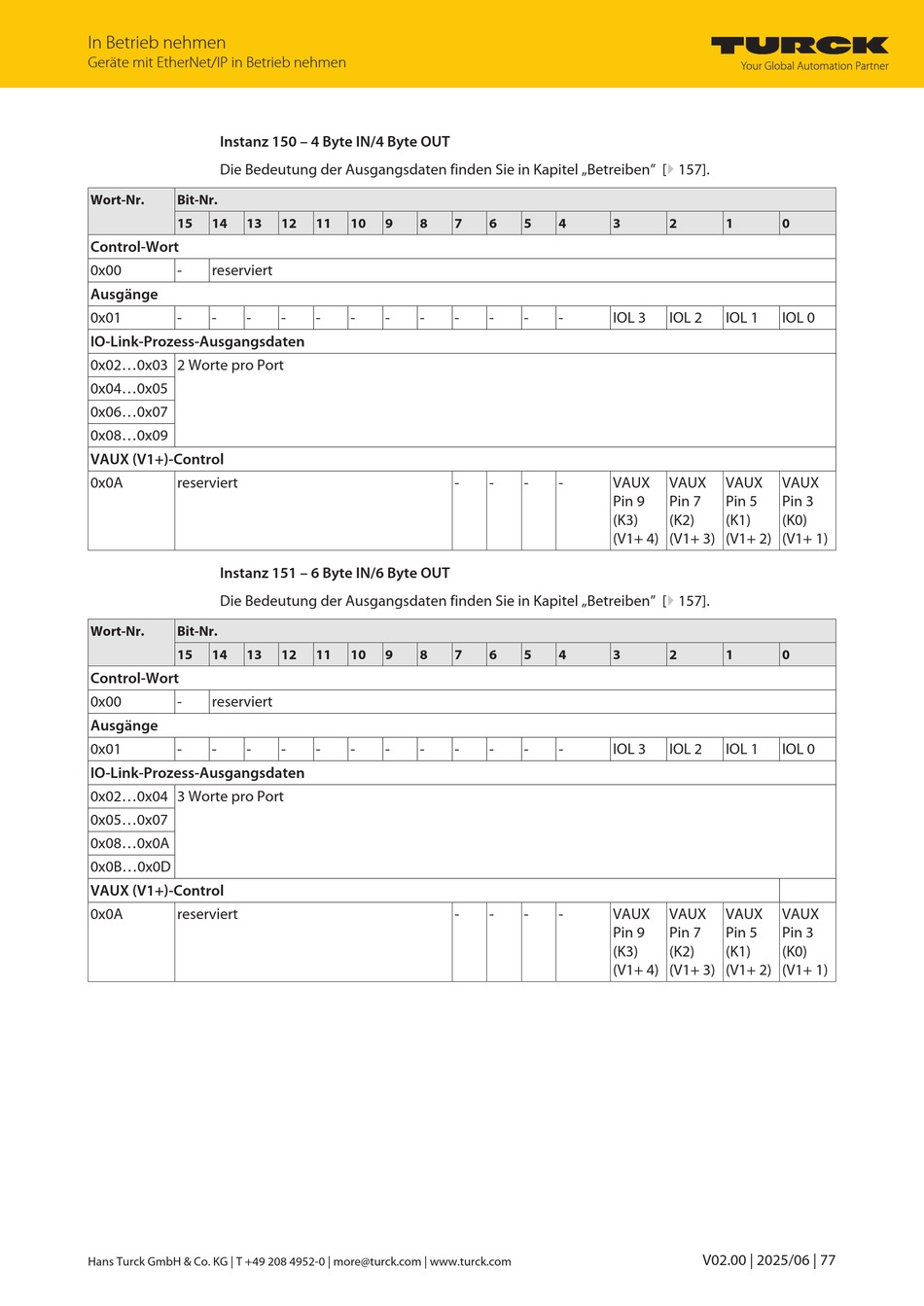

Geräte mit EtherNet/IP in Betrieb nehmen
Instanz 150 – 4 Byte IN/4 Byte OUT
Die Bedeutung der Ausgangsdaten finden Sie in Kapitel „Betreiben" [} 157].
Wort-Nr.
Bit-Nr.
15
14
13
Control-Wort
0x00
-
reserviert
Ausgänge
0x01
-
-
-
IO-Link-Prozess-Ausgangsdaten
0x02...0x03 2 Worte pro Port
0x04...0x05
0x06...0x07
0x08...0x09
VAUX (V1+)-Control
0x0A
reserviert
Instanz 151 – 6 Byte IN/6 Byte OUT
Die Bedeutung der Ausgangsdaten finden Sie in Kapitel „Betreiben" [} 157].
Wort-Nr.
Bit-Nr.
15
14
13
Control-Wort
0x00
-
reserviert
Ausgänge
0x01
-
-
-
IO-Link-Prozess-Ausgangsdaten
0x02...0x04 3 Worte pro Port
0x05...0x07
0x08...0x0A
0x0B...0x0D
VAUX (V1+)-Control
0x0A
reserviert
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
12
11
10
9
8
7
-
-
-
-
-
-
-
12
11
10
9
8
7
-
-
-
-
-
-
-
6
5
4
3
-
-
-
IOL 3
-
-
-
VAUX
Pin 9
(K3)
(V1+ 4)
6
5
4
3
-
-
-
IOL 3
-
-
-
VAUX
Pin 9
(K3)
(V1+ 4)
2
1
0
IOL 2
IOL 1
IOL 0
VAUX
VAUX
VAUX
Pin 7
Pin 5
Pin 3
(K2)
(K1)
(K0)
(V1+ 3)
(V1+ 2)
(V1+ 1)
2
1
0
IOL 2
IOL 1
IOL 0
VAUX
VAUX
VAUX
Pin 7
Pin 5
Pin 3
(K2)
(K1)
(K0)
(V1+ 3)
(V1+ 2)
(V1+ 1)
V02.00 | 2025/06 | 77
