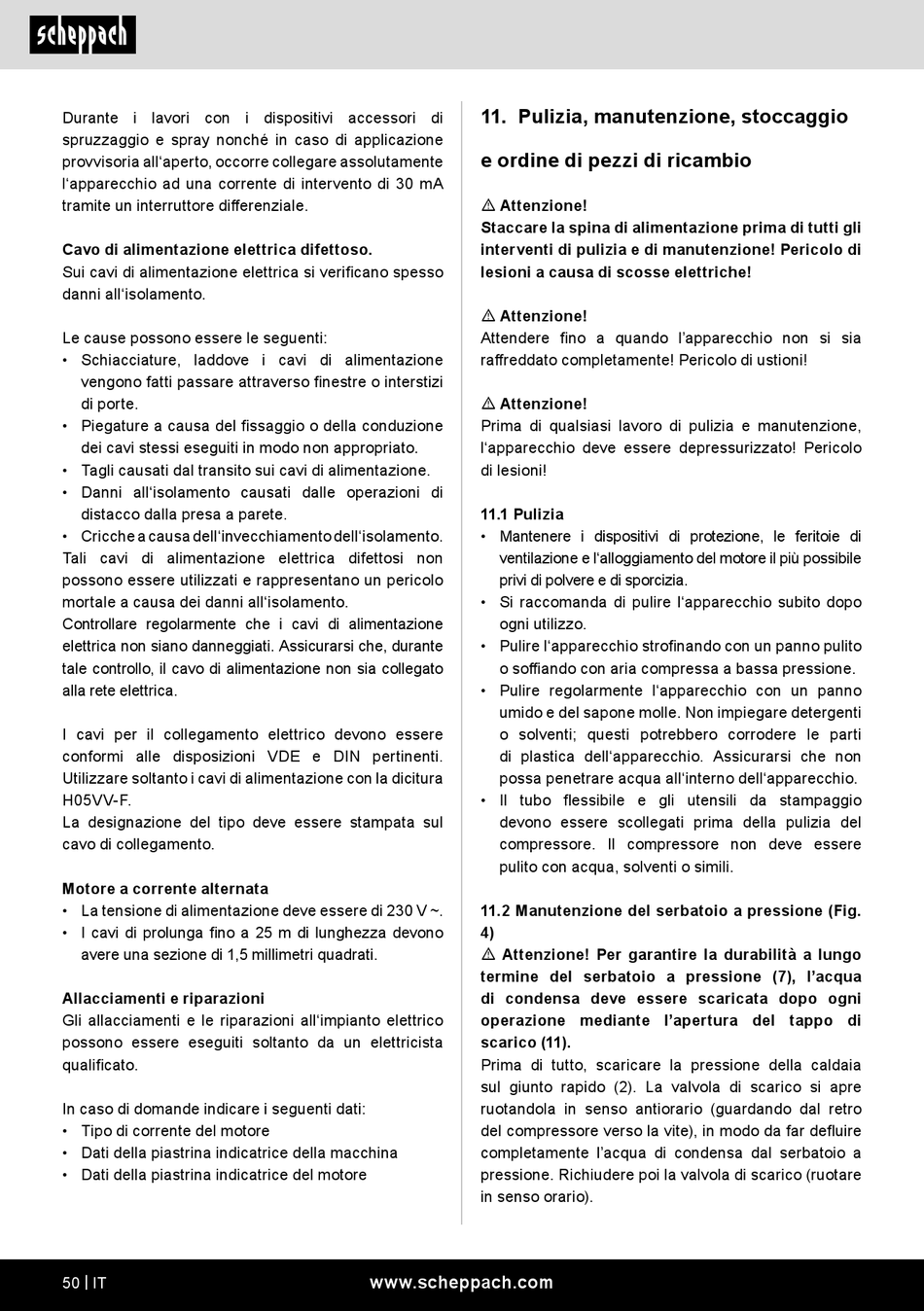

Scheppach HC24x Originalbetriebsanleitung Seite 50

Durante i lavori con i dispositivi accessori di
spruzzaggio e spray nonché in caso di applicazione
provvisoria all'aperto, occorre collegare assolutamente
l'apparecchio ad una corrente di intervento di 30 mA
tramite un interruttore differenziale.
Cavo di alimentazione elettrica difettoso.
Sui cavi di alimentazione elettrica si verificano spesso
danni all'isolamento.
Le cause possono essere le seguenti:
• Schiacciature, laddove i cavi di alimentazione
vengono fatti passare attraverso finestre o interstizi
di porte.
• Piegature a causa del fissaggio o della conduzione
dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di
distacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.
Tali cavi di alimentazione elettrica difettosi non
possono essere utilizzati e rappresentano un pericolo
mortale a causa dei danni all'isolamento.
Controllare regolarmente che i cavi di alimentazione
elettrica non siano danneggiati. Assicurarsi che, durante
tale controllo, il cavo di alimentazione non sia collegato
alla rete elettrica.
I cavi per il collegamento elettrico devono essere
conformi alle disposizioni VDE e DIN pertinenti.
Utilizzare soltanto i cavi di alimentazione con la dicitura
H05VV-F.
La designazione del tipo deve essere stampata sul
cavo di collegamento.
Motore a corrente alternata
• La tensione di alimentazione deve essere di 230 V ~.
• I cavi di prolunga fino a 25 m di lunghezza devono
avere una sezione di 1,5 millimetri quadrati.
Allacciamenti e riparazioni
Gli allacciamenti e le riparazioni all'impianto elettrico
possono essere eseguiti soltanto da un elettricista
qualificato.
In caso di domande indicare i seguenti dati:
• Tipo di corrente del motore
• Dati della piastrina indicatrice della macchina
• Dati della piastrina indicatrice del motore
50 | IT
11. Pulizia, manutenzione, stoccaggio
e ordine di pezzi di ricambio
m Attenzione!
Staccare la spina di alimentazione prima di tutti gli
interventi di pulizia e di manutenzione! Pericolo di
lesioni a causa di scosse elettriche!
m Attenzione!
Attendere fino a quando l'apparecchio non si sia
raffreddato completamente! Pericolo di ustioni!
m Attenzione!
Prima di qualsiasi lavoro di pulizia e manutenzione,
l'apparecchio deve essere depressurizzato! Pericolo
di lesioni!
11.1 Pulizia
• Mantenere i dispositivi di protezione, le feritoie di
ventilazione e l'alloggiamento del motore il più possibile
privi di polvere e di sporcizia.
• Si raccomanda di pulire l'apparecchio subito dopo
ogni utilizzo.
• Pulire l'apparecchio strofinando con un panno pulito
o soffiando con aria compressa a bassa pressione.
• Pulire regolarmente l'apparecchio con un panno
umido e del sapone molle. Non impiegare detergenti
o solventi; questi potrebbero corrodere le parti
di plastica dell'apparecchio. Assicurarsi che non
possa penetrare acqua all'interno dell'apparecchio.
• Il tubo flessibile e gli utensili da stampaggio
devono essere scollegati prima della pulizia del
compressore. Il compressore non deve essere
pulito con acqua, solventi o simili.
11.2 Manutenzione del serbatoio a pressione (Fig.
4)
m Attenzione! Per garantire la durabilità a lungo
termine del serbatoio a pressione (7), l'acqua
di condensa deve essere scaricata dopo ogni
operazione mediante l'apertura del tappo di
scarico (11).
Prima di tutto, scaricare la pressione della caldaia
sul giunto rapido (2). La valvola di scarico si apre
ruotandola in senso antiorario (guardando dal retro
del compressore verso la vite), in modo da far defluire
completamente l'acqua di condensa dal serbatoio a
pressione. Richiudere poi la valvola di scarico (ruotare
in senso orario).
www.scheppach.com
