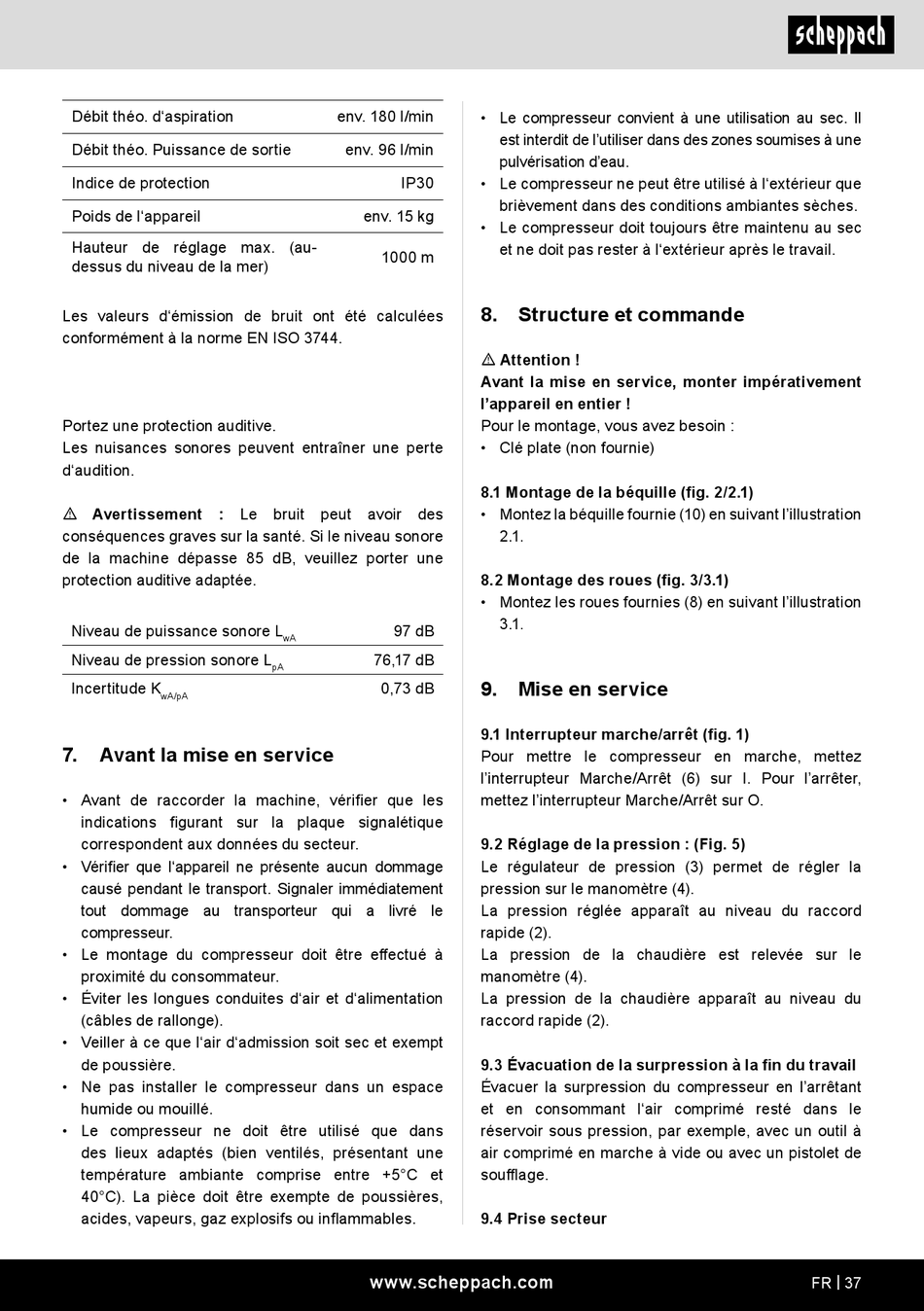

Scheppach HC24x Originalbetriebsanleitung Seite 37

Débit théo. d'aspiration
Débit théo. Puissance de sortie
Indice de protection
Poids de l'appareil
Hauteur de réglage max. (au-
dessus du niveau de la mer)
Les valeurs d'émission de bruit ont été calculées
conformément à la norme EN ISO 3744.
Portez une protection auditive.
Les nuisances sonores peuvent entraîner une perte
d'audition.
m Avertissement : Le bruit peut avoir des
conséquences graves sur la santé. Si le niveau sonore
de la machine dépasse 85 dB, veuillez porter une
protection auditive adaptée.
Niveau de puissance sonore L
Niveau de pression sonore L
Incertitude K
wA/pA
7. Avant la mise en service
• Avant de raccorder la machine, vérifier que les
indications figurant sur la plaque signalétique
correspondent aux données du secteur.
• Vérifier que l'appareil ne présente aucun dommage
causé pendant le transport. Signaler immédiatement
tout dommage au transporteur qui a livré le
compresseur.
• Le montage du compresseur doit être effectué à
proximité du consommateur.
• Éviter les longues conduites d'air et d'alimentation
(câbles de rallonge).
• Veiller à ce que l'air d'admission soit sec et exempt
de poussière.
• Ne pas installer le compresseur dans un espace
humide ou mouillé.
• Le compresseur ne doit être utilisé que dans
des lieux adaptés (bien ventilés, présentant une
température ambiante comprise entre +5°C et
40°C). La pièce doit être exempte de poussières,
acides, vapeurs, gaz explosifs ou inflammables.
env. 180 l/min
env. 96 l/min
IP30
env. 15 kg
1000 m
97 dB
wA
76,17 dB
pA
0,73 dB
www.scheppach.com
• Le compresseur convient à une utilisation au sec. Il
est interdit de l'utiliser dans des zones soumises à une
pulvérisation d'eau.
• Le compresseur ne peut être utilisé à l'extérieur que
brièvement dans des conditions ambiantes sèches.
• Le compresseur doit toujours être maintenu au sec
et ne doit pas rester à l'extérieur après le travail.
8. Structure et commande
m Attention !
Avant la mise en service, monter impérativement
l'appareil en entier !
Pour le montage, vous avez besoin :
• Clé plate (non fournie)
8.1 Montage de la béquille (fig. 2/2.1)
• Montez la béquille fournie (10) en suivant l'illustration
2.1.
8.2 Montage des roues (fig. 3/3.1)
• Montez les roues fournies (8) en suivant l'illustration
3.1.
9. Mise en service
9.1 Interrupteur marche/arrêt (fig. 1)
Pour mettre le compresseur en marche, mettez
l'interrupteur Marche/Arrêt (6) sur I. Pour l'arrêter,
mettez l'interrupteur Marche/Arrêt sur O.
9.2 Réglage de la pression : (Fig. 5)
Le régulateur de pression (3) permet de régler la
pression sur le manomètre (4).
La pression réglée apparaît au niveau du raccord
rapide (2).
La pression de la chaudière est relevée sur le
manomètre (4).
La pression de la chaudière apparaît au niveau du
raccord rapide (2).
9.3 Évacuation de la surpression à la fin du travail
Évacuer la surpression du compresseur en l'arrêtant
et en consommant l'air comprimé resté dans le
réservoir sous pression, par exemple, avec un outil à
air comprimé en marche à vide ou avec un pistolet de
soufflage.
9.4 Prise secteur
