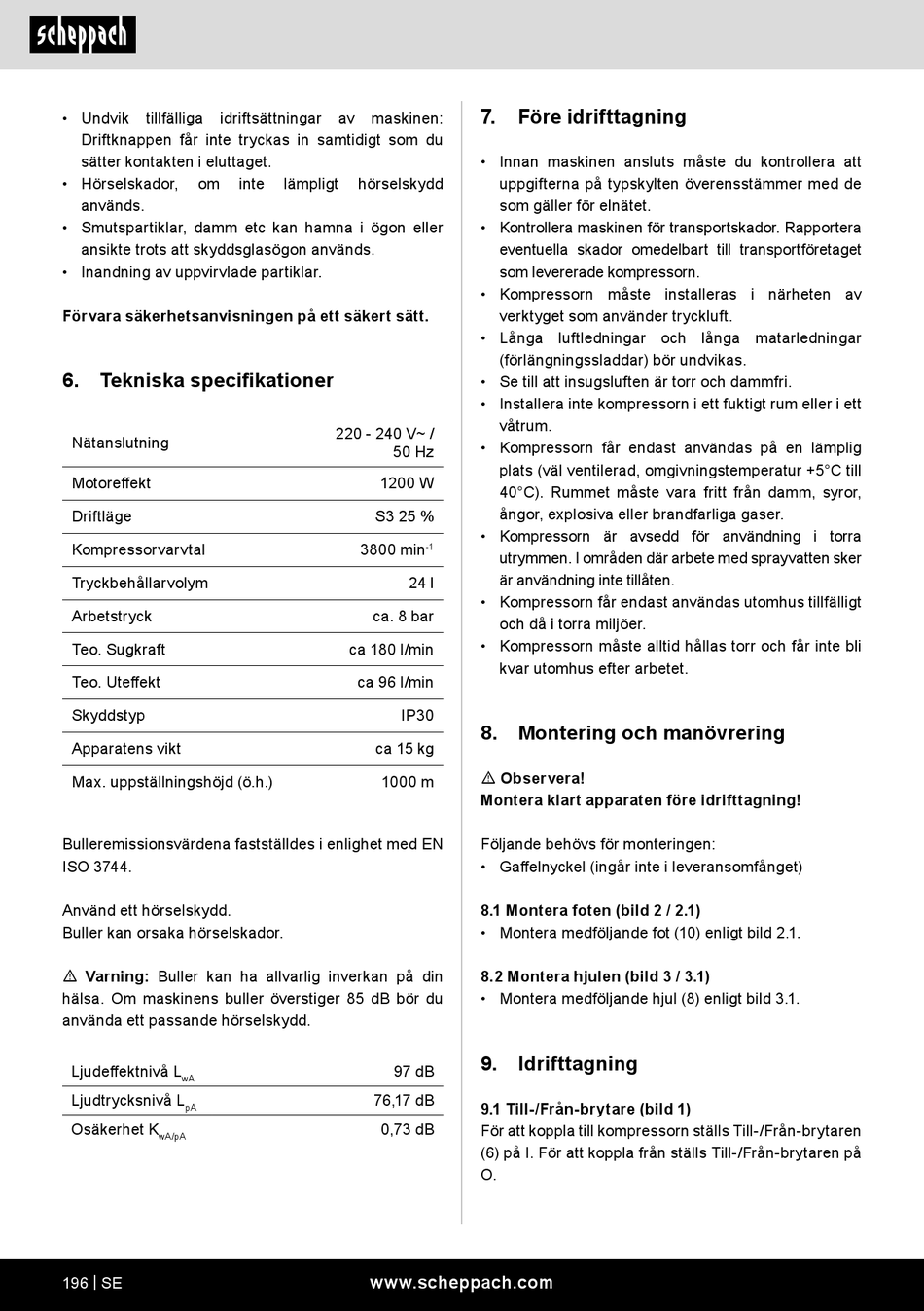

Scheppach HC24x Originalbetriebsanleitung Seite 196

• Undvik tillfälliga idriftsättningar
Driftknappen får inte tryckas in samtidigt som du
sätter kontakten i eluttaget.
• Hörselskador, om
används.
• Smutspartiklar, damm etc kan hamna i ögon eller
ansikte trots att skyddsglasögon används.
• Inandning av uppvirvlade partiklar.
Förvara säkerhetsanvisningen på ett säkert sätt.
6. Tekniska specifikationer
Nätanslutning
Motoreffekt
Driftläge
Kompressorvarvtal
Tryckbehållarvolym
Arbetstryck
Teo. Sugkraft
Teo. Uteffekt
Skyddstyp
Apparatens vikt
Max. uppställningshöjd (ö.h.)
Bulleremissionsvärdena fastställdes i enlighet med EN
ISO 3744.
Använd ett hörselskydd.
Buller kan orsaka hörselskador.
m Varning: Buller kan ha allvarlig inverkan på din
hälsa. Om maskinens buller överstiger 85 dB bör du
använda ett passande hörselskydd.
Ljudeffektnivå L
wA
Ljudtrycksnivå L
pA
Osäkerhet K
wA/pA
196 | SE
av maskinen:
inte lämpligt hörselskydd
220 - 240 V~ /
50 Hz
1200 W
S3 25 %
3800 min
24 l
ca. 8 bar
ca 180 l/min
ca 96 l/min
IP30
ca 15 kg
1000 m
97 dB
76,17 dB
0,73 dB
www.scheppach.com
7. Före idrifttagning
• Innan maskinen ansluts måste du kontrollera att
uppgifterna på typskylten överensstämmer med de
som gäller för elnätet.
• Kontrollera maskinen för transportskador. Rapportera
eventuella skador omedelbart till transportföretaget
som levererade kompressorn.
• Kompressorn måste installeras i närheten av
verktyget som använder tryckluft.
• Långa luftledningar och långa matarledningar
(förlängningssladdar) bör undvikas.
• Se till att insugsluften är torr och dammfri.
• Installera inte kompressorn i ett fuktigt rum eller i ett
våtrum.
• Kompressorn får endast användas på en lämplig
plats (väl ventilerad, omgivningstemperatur +5°C till
40°C). Rummet måste vara fritt från damm, syror,
ångor, explosiva eller brandfarliga gaser.
• Kompressorn är avsedd för användning i torra
-1
utrymmen. I områden där arbete med sprayvatten sker
är användning inte tillåten.
• Kompressorn får endast användas utomhus tillfälligt
och då i torra miljöer.
• Kompressorn måste alltid hållas torr och får inte bli
kvar utomhus efter arbetet.
8. Montering och manövrering
m Observera!
Montera klart apparaten före idrifttagning!
Följande behövs för monteringen:
• Gaffelnyckel (ingår inte i leveransomfånget)
8.1 Montera foten (bild 2 / 2.1)
• Montera medföljande fot (10) enligt bild 2.1.
8.2 Montera hjulen (bild 3 / 3.1)
• Montera medföljande hjul (8) enligt bild 3.1.
9. Idrifttagning
9.1 Till-/Från-brytare (bild 1)
För att koppla till kompressorn ställs Till-/Från-brytaren
(6) på I. För att koppla från ställs Till-/Från-brytaren på
O.
