Betjening
Betjening, hvis det ikke er nødvendigt med formation af
stenlaget:
Lukning af sidespændingen; her justeres HVZ-UNI-II
automatisk centrisk i forhold til den belægningsenhed, der
skal gribes om.
Hvis HVZ-UNI-II sætter sig meget væk fra midten på
belægningsenheden, kan der under centreringen ske det, at
HVZ-UNI-II løfter sig til siden og ikke mere ligger med alle 4
højdestøtter på belægningsenheden.
I dette tilfælde:
Sidespændingen åbnes en smule (HVZ-UNI-II sænkes med
alle 4 højdestøtter på stenlagets overflade.
Lukning af hovedspænding
Åbning af sidespændingen
Brug det hydrauliske drejehoved til at dreje klemmen, så den kan sænkes ned over det stenlag, der skal gribes.
Drej klemmen, så stållamellerne på hovedspændekæben på siden om muligt berører stenene.
Fortsæt med at dreje, så klemmen er rettet omtrent centralt mod stenlaget, der skal gribes i retning af sidespændingen.
Sænk klemmen, indtil klemmens fodplader berører stenoverfladerne. Sænk den derefter ikke længere! Tværstangen må
under ingen omstændigheder berøre opsatsen af HVZ-UNI-II, og der udøves derfor tryk på klemmen ovenfra (via den
bærende enheds udligger).
Flyt det hydrauliske styrehåndtag "position 1", og hold det i
position, indtil følgende bevægelser er afsluttet:
Hovedspænding lukkes
Hovedspænding åbnes lidt
Sidespænding lukkes
Hovedspænding lukkes
Sidespænding åbnes
Forklaring:: Placeringer af styrehåndtaget
Pos.1: Grib, læg ned, nulstil
Pos. 0: Nul-position
Pos.3: Modbevægelse (f.eks.: afbrydelse af cyklus)
Med denne sekvens af bevægelser flyttes stenlaget, der er sat på palle med "krydsfuge", ved tilsvarende anvendelse og
indstilling af placeringsadaptere automatisk i "løberforbandt".
Ved at slippe det hydrauliske styrehåndtag eller ved at bringe styrehåndtaget tilbage til den centrale position er det altid
muligt at afbryde gribeforsøget.
Ved at trykke på "luk" igen genoptages bevægelsessekvensen på det sted, hvor den blev afbrudt, og fortsættes.
Ved at trykke på "Pos. 1 ", nulstilles den senest udførte bevægelse.
Når gribeprocessen er afsluttet (sidespænding åbnes helt og svinger helt op), skal det hydrauliske styrehåndtag sættes
tilbage til den midterste position.
Løft klemmen med det grebne stenlag, og drej den til belægningsstedet.
51400036
Betjening, hvis det er nødvendigt med formation af
stenlaget:
Lukning af hovedspænding således, at stenrækkerne kan
blive justeret, og ved den efterfølgende forskydning af
stenrækkerne skal de kunne glide uhindret forbi hinanden
uden at hænge fast i hjørnerne.
Åbn hovedspændingen en smule således, at der er en
afstand på ca. 1 cm mellem stållamellerne på de to
hovedspændingstænger og stenlaget.
Lukning af sidespændingen; her justeres HVZ-UNI-II
automatisk centrisk i forhold til den belægningsenhed, der
skal gribes om. Ved hjælp af positioneringsadapteren
forskydes stenene med det rigtige mål i forhold til hinanden.
Hvis HVZ-UNI-II sætter sig meget væk fra midten på
belægningsenheden, kan der under centreringen ske det, at
HVZ-UNI-II løfter sig til siden og ikke mere ligger med alle 4
højdestøtter på belægningsenheden.
I dette tilfælde:
Sidespændingen åbnes en smule (HVZ-UNI-II sænkes med
alle 4 højdestøtter på stenlagets overflade.
Lukning af hovedspænding
Åbning af sidespændingen
Billede 2
pos. 2

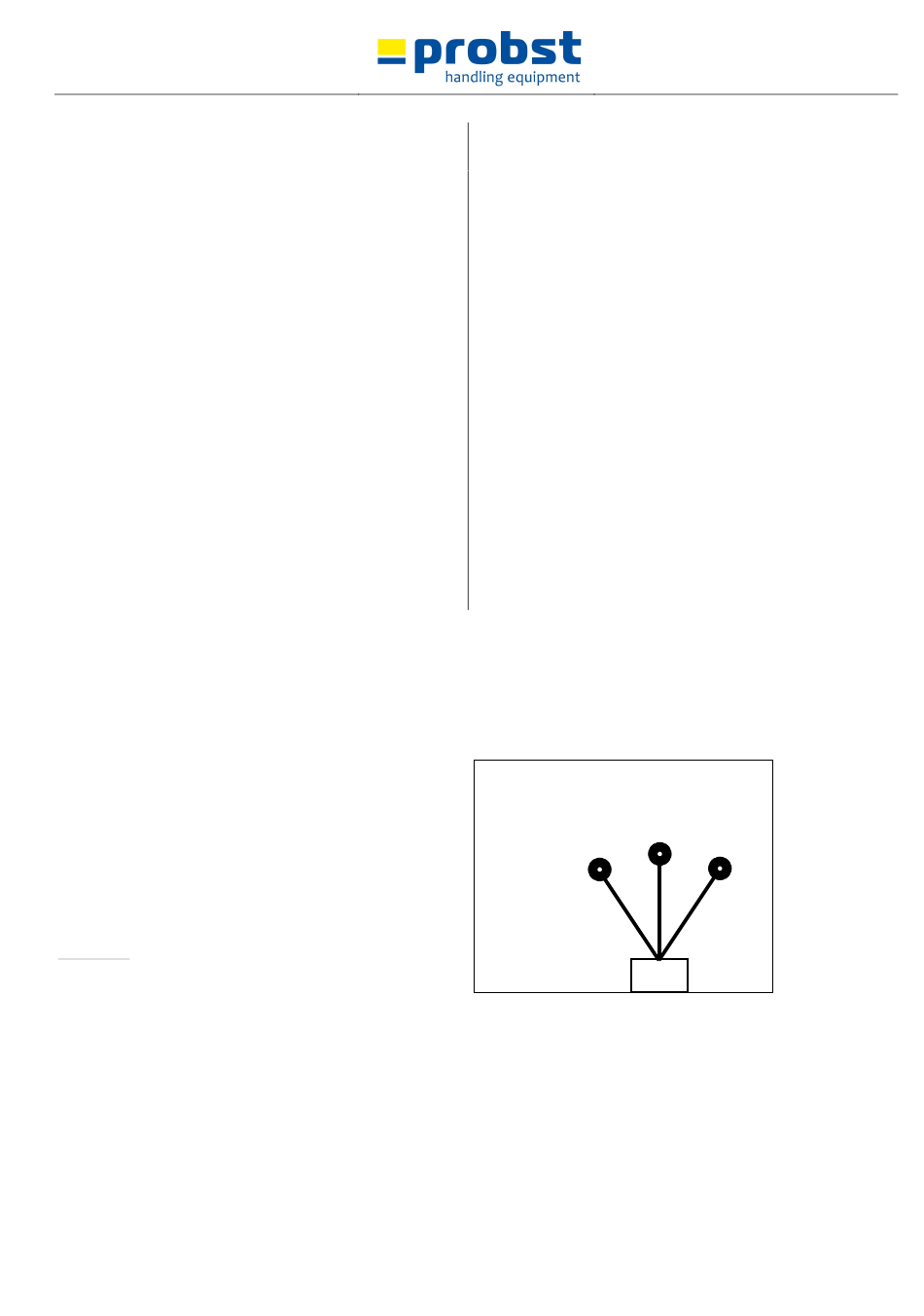

Illustration af gravemaskines styrehåndtag
V2
pos. 0 pos.1
