Einstellungen

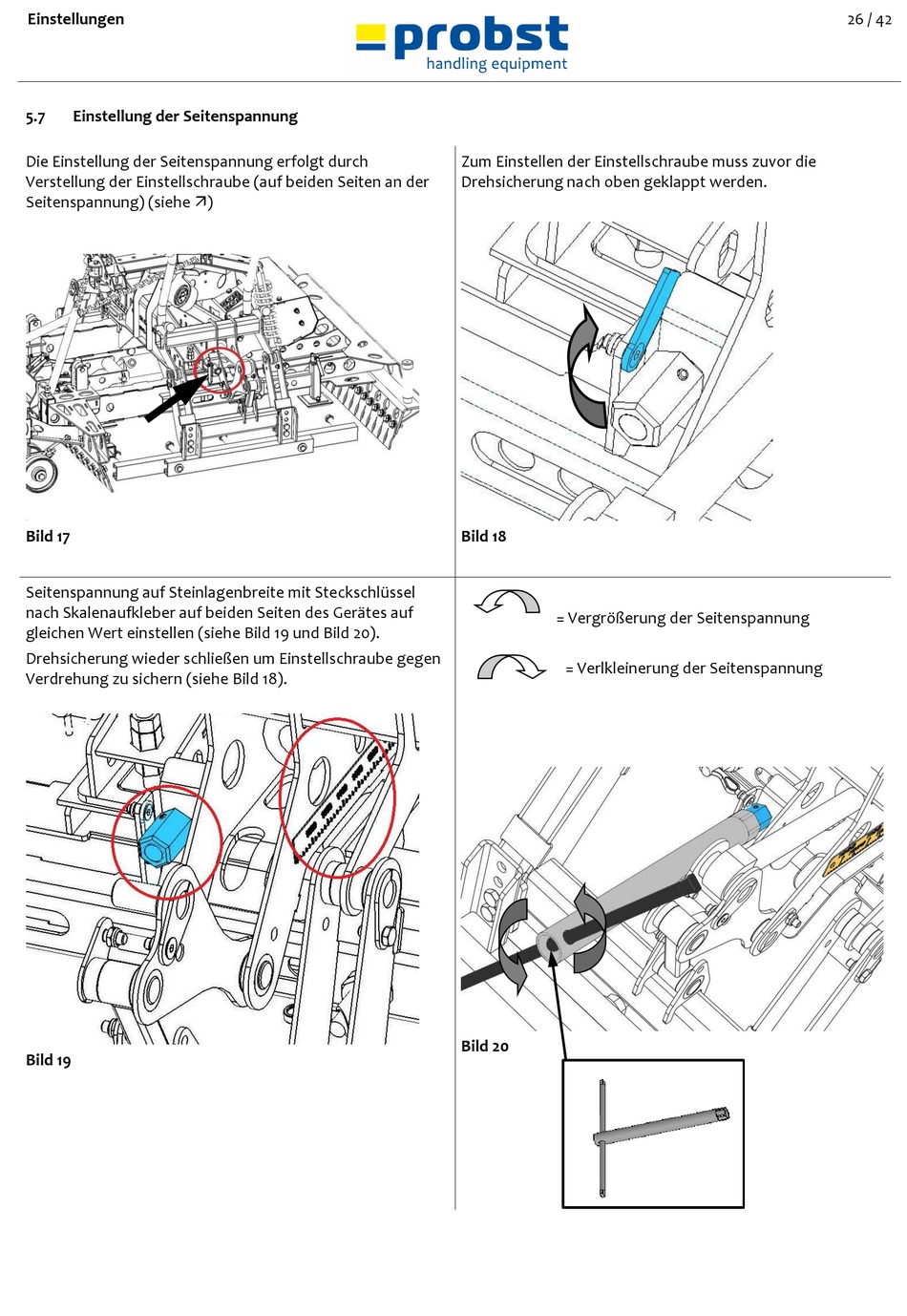

5.7 Einstellung der Seitenspannung
Die Einstellung der Seitenspannung erfolgt durch
Verstellung der Einstellschraube (auf beiden Seiten an der
Seitenspannung) (siehe )
Bild 17
Seitenspannung auf Steinlagenbreite mit Steckschlüssel
nach Skalenaufkleber auf beiden Seiten des Gerätes auf
gleichen Wert einstellen (siehe Bild 19 und Bild 20).
Drehsicherung wieder schließen um Einstellschraube gegen
Verdrehung zu sichern (siehe Bild 18).
Bild 19
Zum Einstellen der Einstellschraube muss zuvor die
Drehsicherung nach oben geklappt werden.
Bild 18
= Vergrößerung der Seitenspannung
= Verlkleinerung der Seitenspannung
Bild 20
