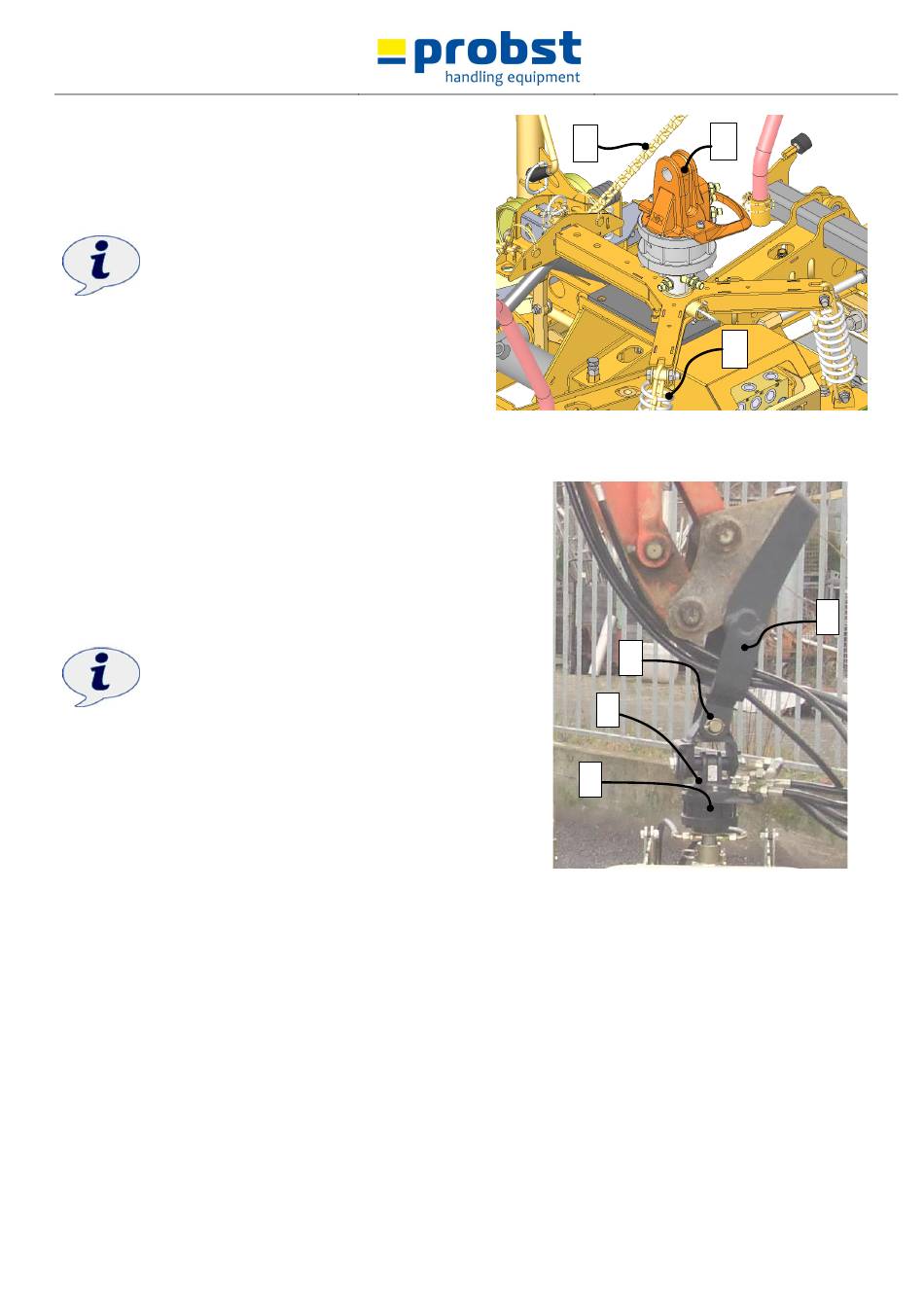

Installation
Den mekaniske forbindelse af HVZ med den
bærende enhed sker via et drejehoved.
2-punkt-ophænget er udstyret med to fjedre til
svingningsdæmpning.
1. Kæder
2. Ophæng på drejehovedet
3. Fjeder
4.1.1 Gravemaskinophæng: Lehnhoff adapter
Forbindelsen til den bærende enhed (gravemaskine)
foregår via den ene Lehnhoff-adapter.
Der skal oprettes en sikker forbindelse (låsestift
med låsering) mellem drejehovedet og
gravemaskinophænget.
1. Gravemaskinophæng Lehnhoff adapter
2. Låsestift med låsering
3. Pendulbremse
4. Drejehoved
51400036
1
2
3
4
V2
14 / 42
2
3
1
