Indstillingsarbejde
1.6 Indstilling af sidespændingen
1.6.1 Kæbelængdeindstilling af sidespændingen

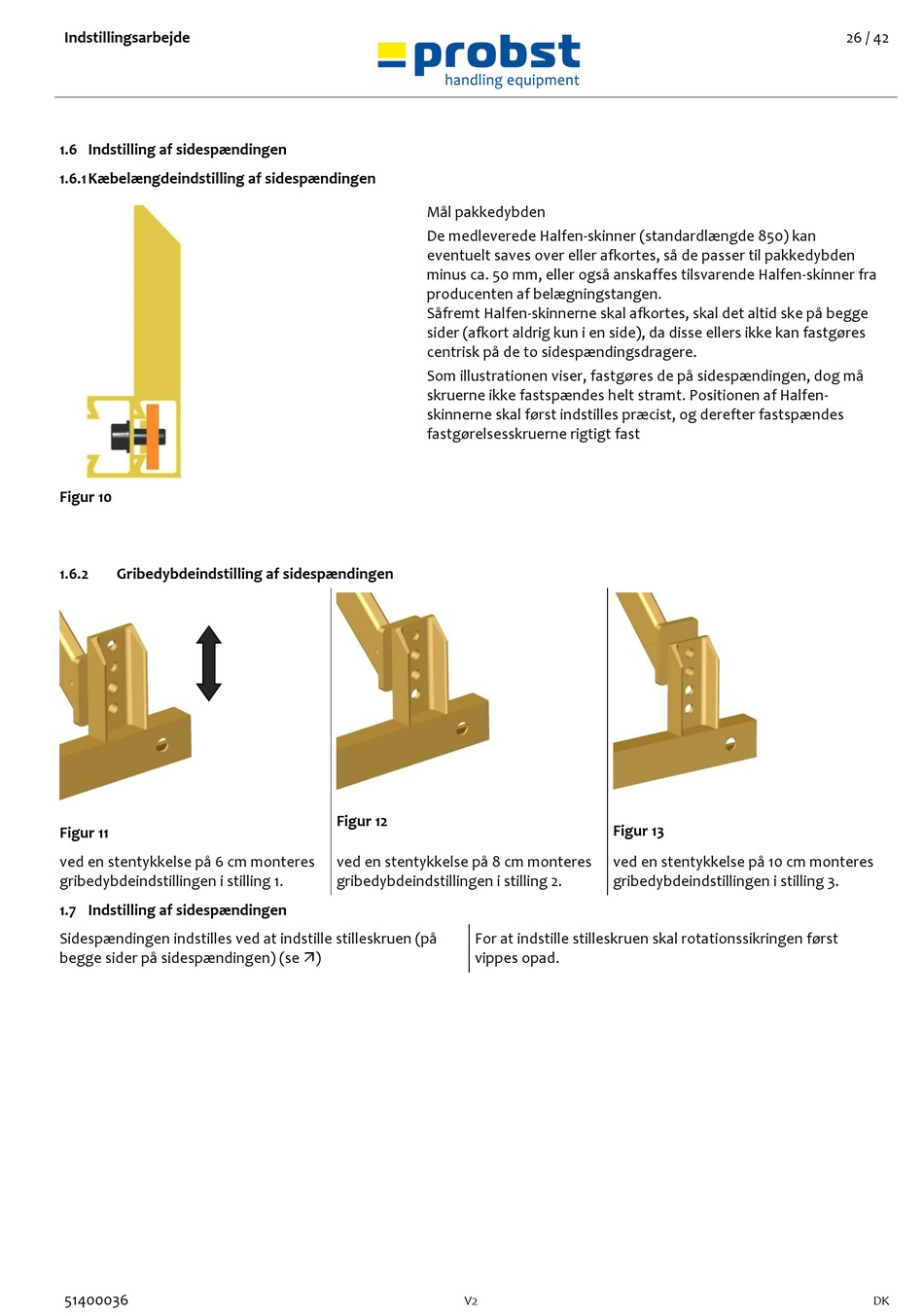

Figur 10
1.6.2 Gribedybdeindstilling af sidespændingen
Figur 11
ved en stentykkelse på 6 cm monteres
gribedybdeindstillingen i stilling 1.
1.7 Indstilling af sidespændingen
Sidespændingen indstilles ved at indstille stilleskruen (på
begge sider på sidespændingen) (se )
51400036
Mål pakkedybden
De medleverede Halfen-skinner (standardlængde 850) kan
eventuelt saves over eller afkortes, så de passer til pakkedybden
minus ca. 50 mm, eller også anskaffes tilsvarende Halfen-skinner fra
producenten af belægningstangen.
Såfremt Halfen-skinnerne skal afkortes, skal det altid ske på begge
sider (afkort aldrig kun i en side), da disse ellers ikke kan fastgøres
centrisk på de to sidespændingsdragere.
Som illustrationen viser, fastgøres de på sidespændingen, dog må
skruerne ikke fastspændes helt stramt. Positionen af Halfen-
skinnerne skal først indstilles præcist, og derefter fastspændes
fastgørelsesskruerne rigtigt fast
Figur 12
ved en stentykkelse på 8 cm monteres
gribedybdeindstillingen i stilling 2.
For at indstille stilleskruen skal rotationssikringen først
vippes opad.
V2
Figur 13
ved en stentykkelse på 10 cm monteres
gribedybdeindstillingen i stilling 3.
