Generelt
3 Generelt
3.1 Anvendelsesformål
De hydrauliske universaltang HVZ-UNI-II er universelt egnede til at lægge alle standard kompositstenlægningsenheder i
forbindelse med en Probst-belægningsmaskine (VM-203/204/301), eller alternativt (ved at installere det passende udstyr)
på andre bærende enheder (efter konsultation med producenten).
På siden af det bærende køretøj er der to fra hinanden adskilte hydrauliske styrekredsløb, som er nødvendige for at kunne
betjene universaltangen HVZ UNI II.
Med denne tang (HVZ-UNI II) er det muligt at gribe om et lag forbandtsten og lægge sten.
Bæreevnen og indvendige diametre af den hydraulisk universaltang HVZ-UNI-II må ikke overskrides.
Der må kun gribes om sten i korrekt kvalitet. De må ikke have "fødder, maver og blinde afstandsholdere". Ellers risikeres
det, at hele stenlag falder ud.
Denne tang er som standard udstyret med:
Forudsætninger for hydraulisk drev (det bærende køretøjs arbejdshydraulik):
•
Flow, anvendelig [l/min]: min. 15, optimal 25, maks. 75
•
Arbejdstryk, anvendelig [bar]: min. 200, maks. 320
•
Modtryk: maks. 20 bar

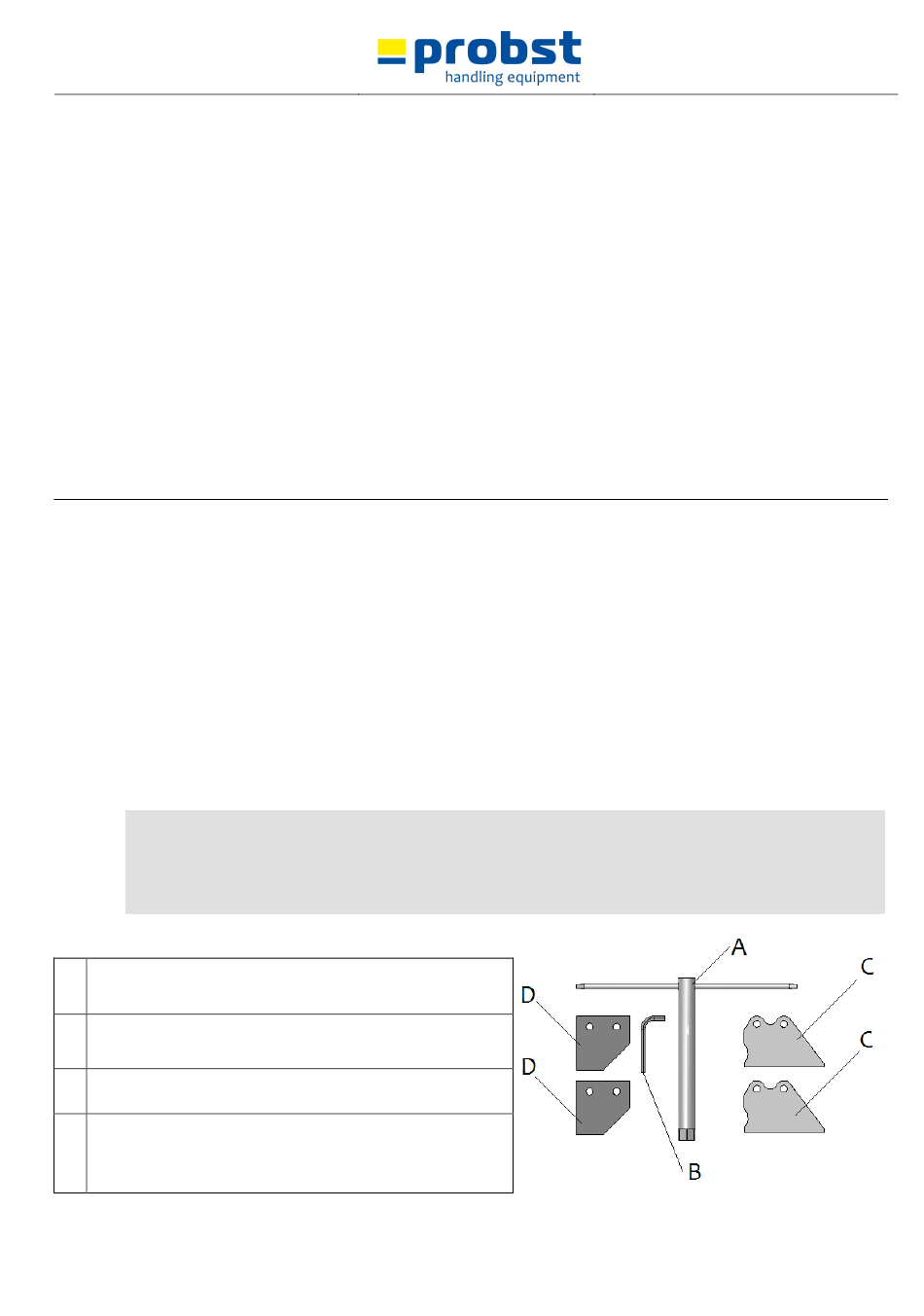

Tilbehørssæt:
A Rørtopnøgle til indstilling af sidespænding (7063.0001)
B Unbrakonøgle SW08 til flytning af positionsskinne
(7063.0001)
Fjeder stålfinner for at udvide kæbens bredde på
C
hovedspændingen (34010100)
D Fjederstållameller for at reducere kæbens bredde på
hovedspændingen (34010016)
51400036
•
Universelt justerbar hovedspændingsbredde; kan køres parallelt
på en vedligeholdelsesfri stål-polyamid glideskinne.
•
Universal justerbar sidespændingsbredde til præcis formet
belægning.
•
Med 2 betjeningsbøjler til optimal styring af tangen.
•
Højdejusterbart sæde til indstilling af gribedybde.
•
Med olietrykmåler.
•
Med trykbegrænsningsventil til beskyttelse mod overbelastning
af komponenter.
•
Med enkelte affjedrede stållameller som gribeelementer.
•
Universelt gravemaskineophæng med hydraulisk roterende
motor (360 °).
