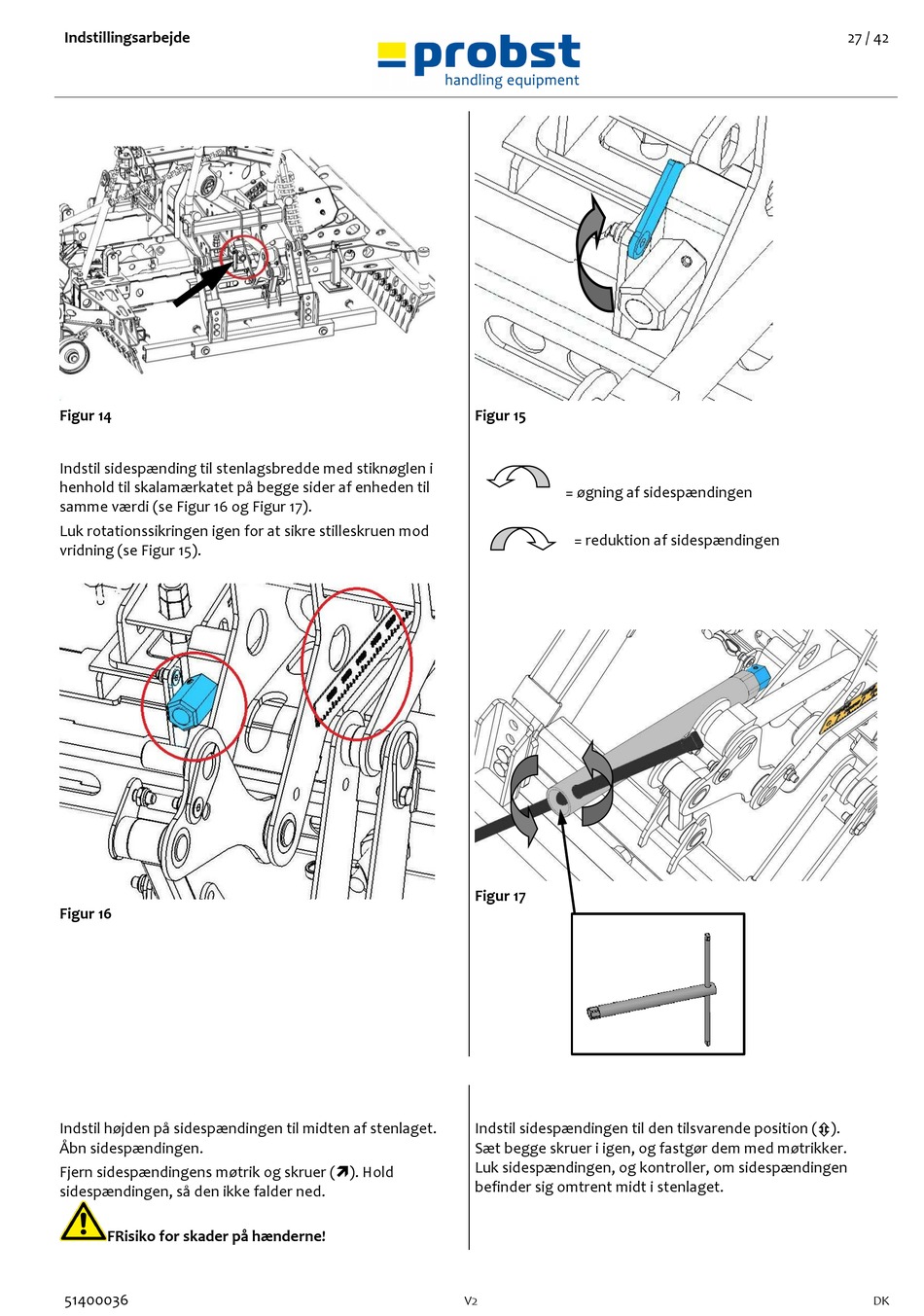

probst HVZ-UNI-II Betriebsanleitung Seite 75

Indstillingsarbejde
Figur 14
Indstil sidespænding til stenlagsbredde med stiknøglen i
henhold til skalamærkatet på begge sider af enheden til
samme værdi (se Figur 16 og Figur 17).
Luk rotationssikringen igen for at sikre stilleskruen mod
vridning (se Figur 15).
Figur 16
Indstil højden på sidespændingen til midten af stenlaget.
Åbn sidespændingen.
Fjern sidespændingens møtrik og skruer (). Hold
sidespændingen, så den ikke falder ned.
FRisiko for skader på hænderne!
51400036
Figur 15
= øgning af sidespændingen
= reduktion af sidespændingen
Figur 17
Indstil sidespændingen til den tilsvarende position ().
Sæt begge skruer i igen, og fastgør dem med møtrikker.
Luk sidespændingen, og kontroller, om sidespændingen
befinder sig omtrent midt i stenlaget.
V2
27 / 42
DK
