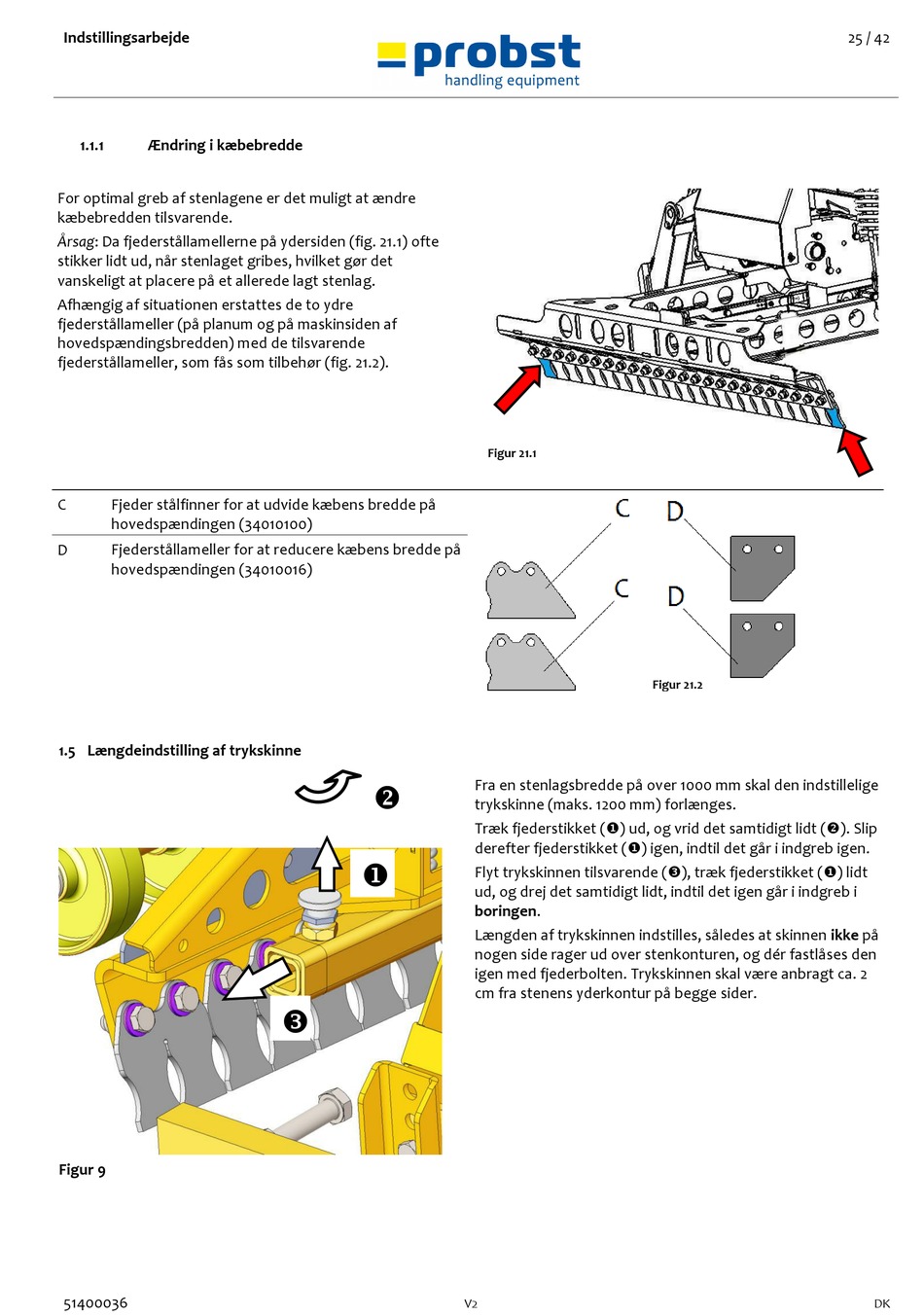

probst HVZ-UNI-II Betriebsanleitung Seite 73

Indstillingsarbejde
1.1.1 Ændring i kæbebredde
For optimal greb af stenlagene er det muligt at ændre
kæbebredden tilsvarende.
Årsag: Da fjederstållamellerne på ydersiden (fig. 21.1) ofte
stikker lidt ud, når stenlaget gribes, hvilket gør det
vanskeligt at placere på et allerede lagt stenlag.
Afhængig af situationen erstattes de to ydre
fjederstållameller (på planum og på maskinsiden af
hovedspændingsbredden) med de tilsvarende
fjederstållameller, som fås som tilbehør (fig. 21.2).
C Fjeder stålfinner for at udvide kæbens bredde på
hovedspændingen (34010100)
Fjederstållameller for at reducere kæbens bredde på
D
hovedspændingen (34010016)
1.5 Længdeindstilling af trykskinne
Figur 9
51400036



Figur 21.1
Fra en stenlagsbredde på over 1000 mm skal den indstillelige
trykskinne (maks. 1200 mm) forlænges.
Træk fjederstikket () ud, og vrid det samtidigt lidt (). Slip
derefter fjederstikket () igen, indtil det går i indgreb igen.
Flyt trykskinnen tilsvarende (), træk fjederstikket () lidt
ud, og drej det samtidigt lidt, indtil det igen går i indgreb i
boringen.
Længden af trykskinnen indstilles, således at skinnen ikke på
nogen side rager ud over stenkonturen, og dér fastlåses den
igen med fjederbolten. Trykskinnen skal være anbragt ca. 2
cm fra stenens yderkontur på begge sider.
V2
Figur 21.2
