probst HVZ-UNI-II Betriebsanleitung Seite 23

Hydraulische verlegezange

Vorschau ausblenden Andere Handbücher für HVZ-UNI-II:

Verfügbare Sprachen

Einstellungen

5.2.3

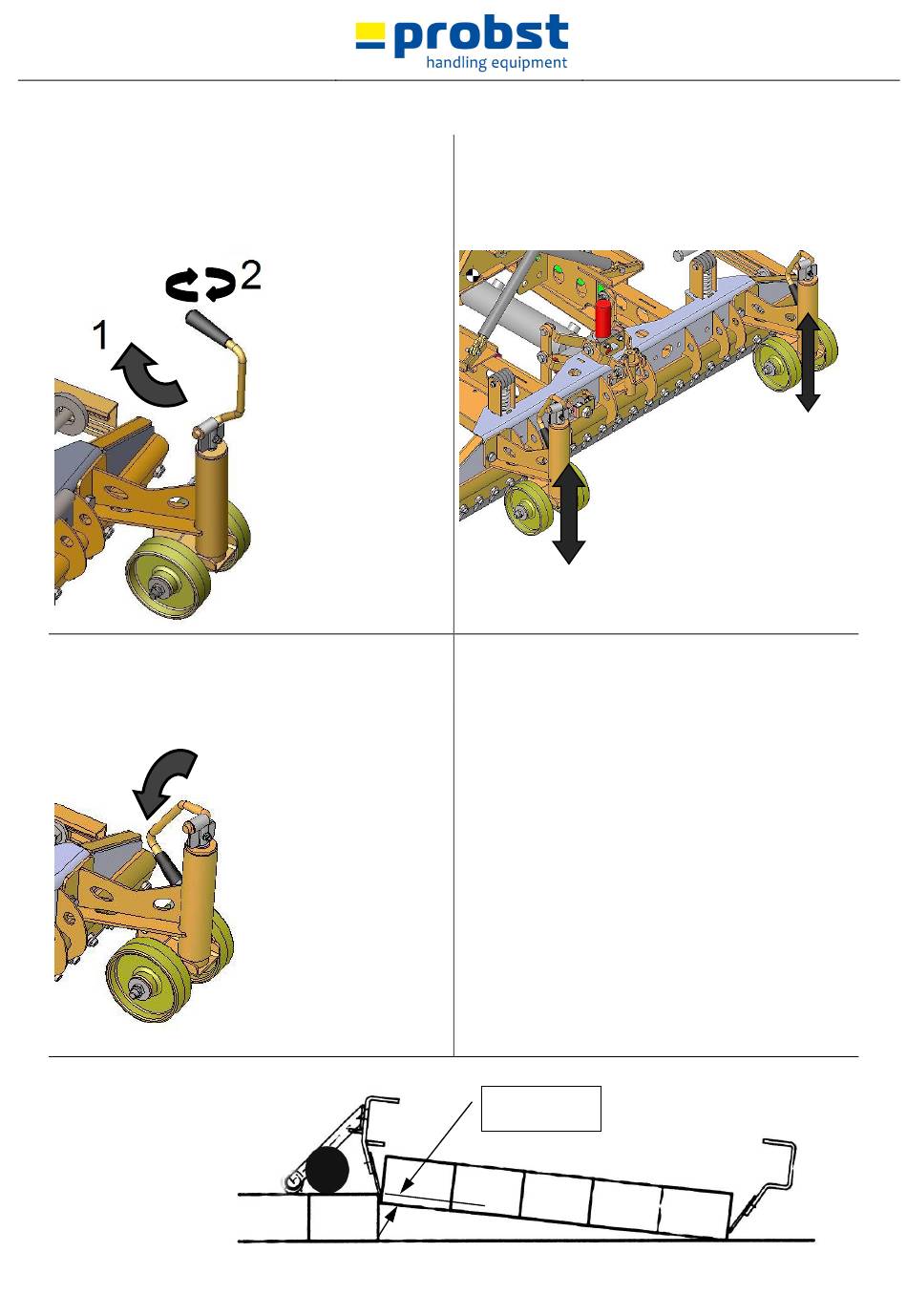

Einstellung Absetzrollen

1) Zum Einstellen der Absetzrollen, Kurbel nach oben

schwenken.

3) Nach erfolgter Einstellung, beide Kurbeln an den

Absetzrollen wieder nach unten schwenken und

einrasten.

Darstellung B

2) ) Höhe der beider Absetzrollen genau gleich

einstellen. Abstand zwischen Federstahl-Lamellen

zur Steinlangenunterkante ungefähr 50 mm (siehe

Darstellung B).

Bild 13

50 mm
