- Seite 1 51000042/43 TAS-UNI TAS-UNI 51000042/43 Teleskop Abziehsystem TAS-UNI Betriebsanleitung Original Betriebsanleitung TAS-UNI Teleskop Abziehsystem TAS-UNI 51000042/43...
-
Seite 2: Inhaltsverzeichnis
Allgemein ................................. 15 5.1.1 Manuelles Ziehen ............................15 5.1.2 Maschinelles Ziehen ........................... 16 Wartung und Pflege .............................. 17 Wartung ................................17 Reparaturen ..............................18 Prüfungspflicht ............................... 18 Hinweis zum Typenschild ..........................19 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................. 19 2 / 19... -
Seite 3: Sicherheit
Betriebsanleitung Sicherheit TAS-UNI Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 4: Persönliche Sicherheitsmaßnahmen
Betriebsanleitung Sicherheit TAS-UNI Persönliche Sicherheitsmaßnahmen Pos: 3.6 /04 Sicherheitsbestimmungen/01 Persönliche Sicherheitsmaßnahmen/Persönliche Sicherheitsbestimmungen @ 0\mod97_1.doc @ 6632 @ ● Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. ● Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten, qualifizierten und zertifizierten Personen betrieben werden. -
Seite 5: Allgemeines

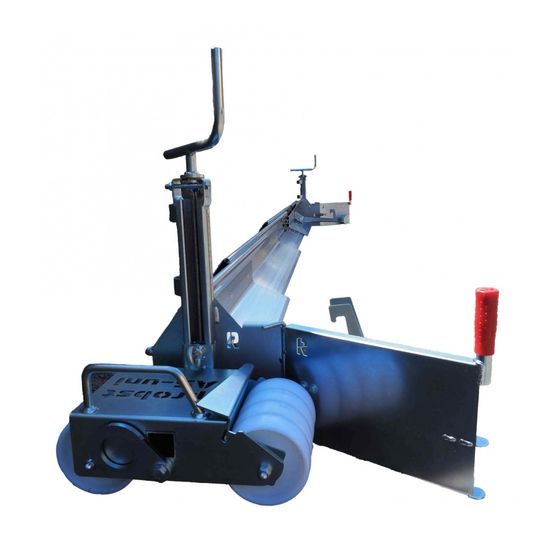

Allgemeines Bestimmungsgemäßer Einsatz Das Gerät TAS-UNI ist universell geeignet zur exakten Planumerstellung auf kleinen und großen Baustellen. Aus dem Stand heraus lässt sich Problemlos und akkurat eine saubere Planie erstellen. Im manuellen Einsatz können 2 handelsübliche Schaufeln zum Ziehen des Gerätes verwendet werden. -
Seite 6: Übersicht Und Aufbau
Einsatz den Bodendruck zu erhöhen) Einhängering für Zug- kette (für maschinellem Einsatz) Rolleneinheit Einhängung für Schaufel Abweisser (mit Handgriff) Technische Daten Typ: Arbeitsbreite (mm): Eigengewicht (kg): TAS-UNI 450 750 - 4500 TAS-UNI 600 750 - 6000 6 / 19... -
Seite 7: Zubehör Abziehlehre Azl
Betriebsanleitung Allgemeines TAS-UNI 3.3.1 Zubehör Abziehlehre AZL Die Abziehlehre dient als Auflageelement (rechts und links vom Planum) der Rolleneinheit der TAK und ist universell verlängerbar. 3.3.2 Zubehör Abziehlehre TAS-DP Mit diesem Zwischenteil (TAS-DP) lassen sich beliebige Dach- und Wannenprofile von ± 4 % herstellen. -
Seite 8: Zusammenbau Und Einstellungen
Betriebsanleitung Zusammenbau und Einstellungen TAS-UNI Zusammenbau und Einstellungen Zusammenbau Die Abziehprofile werden mittels einer Klemmverbindung Ringschraube bündig (- - -) miteinander verbunden und mit den Ringschrauben geklemmt. (siehe Bild 1). Klemmverbindung Bild 1 Abziehprofil 8 / 19... -
Seite 9: Einstellung Dach - Und Wannenprofil (Tas-Dp)
Betriebsanleitung Zusammenbau und Einstellungen TAS-UNI Einstellung Dach – und Wannenprofil (TAS-DP) Mit diesem einstellbaren Zwischenteil TAS-DP (2000 mm) lassen sich zur Herstellung beliebige Dach und Wannenprofile des Planums von ± 4% (Skala) einstellen. ≙ Muttern auf Innenseite des TAK-DP anziehen Neigung (%) für Dachprofil... - Seite 10 Betriebsanleitung Zusammenbau und Einstellungen TAS-UNI Außenmaß am TAS-DP (1) mit geeignetem Messwerkzeug z.B. Meterstab (6) (oder Schieblehre) messen. Dieses Maß muss an Vorder– und Hinterseite gleich groß sein (siehe ). Bild 4 und 5. Beide Muttern auf Außenseite des TAS-DP wieder fest anziehen. Bild 6...
-
Seite 11: Einstellung Wannenprofil
Betriebsanleitung Zusammenbau und Einstellungen TAS-UNI 4.2.2 Einstellung Wannenprofil Beide Muttern (2) auf der Innenseite des TAS-DP lösen. Bild 7 Neigung (z.B. 1%) an beiden Muttern (3) auf der Außenseite des TAS-DP einstellen. Bild 8 Anzeige der Neigung (z.B. 1%) an Skala (4) und Zeiger (5) sichtbar und einstellbar. Bild 9 ≙... - Seite 12 Betriebsanleitung Zusammenbau und Einstellungen TAS-UNI Außenmaß am TAS-DP (1) mit geeignetem Messwerkzeug z.B. Meterstab (6) (oder Schieblehre) messen. Dieses Maß muss an Vorder– und Hinterseite gleich groß sein (siehe ). Bild 10 und 11. Beide Muttern auf Innenseite des TAS-DP wieder fest anziehen. Bild 12...
-
Seite 13: Einstellung Der Rolleneinheiten (Bordstein)
Betriebsanleitung Zusammenbau und Einstellungen TAS-UNI Einstellung der Rolleneinheiten (Bordstein) Die Arbeitshöhe (0-25 cm) des Gerätes (TAS-UNI) kann mit Hilfe der Spindel an die Arbeitsbedingungen angepasst werden. ● Rolleneinheit auf Bordstein aufsetzen. ● Ringschraube (2) lösen. ● Durch Drehen an Kurbelspindel (1) Abziehprofil so einstellen, dass es auf dem Planum aufliegt. -
Seite 14: Einstellung Der Rolleneinheiten (Alu-Profil-Element)
Betriebsanleitung Zusammenbau und Einstellungen TAS-UNI Einstellung der Rolleneinheiten (Alu-Profil-Element) Die Arbeitshöhe (0-25 cm) des Gerätes (TAS-UNI) kann mit Hilfe der Spindel an die Arbeitsbedingungen angepasst werden. ● Alu-Profil-Element direkt auf das Planum aufsetzen, wie in Bild 4 dargestellt. ● Rolleneinheit auf Alu-Profil-Element aufsetzen ●... -
Seite 15: Bedienung
Betriebsanleitung Bedienung TAS-UNI Bedienung Allgemein Die Erstellung eines Planums mit dem Gerät (TAS-UNI) kann entweder durch manuelles Ziehen (2-Mannbedienung) oder maschinell Ziehen (Radlader) erfolgen. 5.1.1 Manuelles Ziehen Es werden 2 handelsübliche Schaufeln in die dafür vorgesehene Schaufeleinhängungen (1) zum Ziehen des Gerät (TAS-UNI) eingehängt. -
Seite 16: Maschinelles Ziehen
5.1.2 Maschinelles Ziehen Es werden 2 Zugketten in die dafür vorgesehene Einhängering (2) zum Ziehen des Gerät (TAS-uni) eingehängt. Die Enden der Zugketten werden am Radlader/Bagger im Bereich der Schaufelaufhängung befestigt. Trittblech (3) kann dazu benutzt werden, um den Bodendruck zu erhöhen (Bediener kann einen Fuß... -
Seite 17: Wartung Und Pflege
Betriebsanleitung Wartung und Pflege TAS-UNI Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden; ansonsten erlischt die Gewährleistung. -
Seite 18: Reparaturen
Firma Pos: 22 /08 Ersatzteile/Typenschild/08 Typenschild / ! Vermietung PROBST-Geräte/08 Typenschild / ! Vermietung PROBST-Geräten/08 Typenschild / Vermietung PROBST-Geräten/08 Typenschild / Vermietung PROBST-Geräten (Pflicht-Module) /08 Typenschild / Vermietung PROBST-Geräten (Pflicht-Modul) /Hinweise zum Typenschild / Vermietung PROBST-Geräten @ 0\mod480_1.doc @ 5900 @... -
Seite 19: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! -
Seite 20: Wartungsnachweis
Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 21 Max. width 4500 mm Eigengewicht komplett nur ca. / Total dead Weight only: kg / Gesamtbreite max. / Maximum width: 4500 mm Product Name: TAS-UNI-450 Telescopic Screeding System © all rights reserved conform to ISO 16016 Datum Name Benennung SET Teleskop-Abziehsystem Erst.
- Seite 22 1500 Abziehbreite 3000 mm min Dchprofil DP 41000173 ca. 2120 2065 Abziehbreite 4130 mm max Bei Änderungen Rücksprache TB ! Gewicht: 112,5 kg Schutzvermerk nach DIN 34 beachten! Nachdruck nur mit unserer Genehmigung! Benennung Datum Name System_TAS-Uni-DP-2x1240 Erst. 17.6.2011 Perumal.Hurth Gepr.
- Seite 23 2959,33 Abziehbreite 3000 mm min. Dchprofil DP sonder ca. 2120 3465,28 Bei Änderungen Rücksprache TB ! Gewicht: 119,7 kg Schutzvermerk nach DIN 34 beachten! Nachdruck nur mit unserer Genehmigung! Benennung Datum Name System_TAS-Uni-3xDP-560 Erst. 22.6.2011 Perumal.Hurth Gepr. Blatt Artikelnummer/Zeichnungsnummer System_TAS-Uni-3xDP-560 Kunde: Urspr.
- Seite 24 Liste see separate list 41000161 41000260 © all rights reserved conform to ISO 16016 Datum Name Benennung SET Teleskop-Abziehsystem Erst. 12.4.2012 Perumal.Hurth TAS-UNI-450 Gepr. 5.2.2013 Joerg.Werner Breite max. 4500 mm Artikelnummer/Zeichnungsnummer Blatt E51000042 Zust. Urspr. Ers. f. Ers. d.
- Seite 25 41000158 41000260 41000160 41000162 © all rights reserved conform to ISO 16016 Datum Name Benennung SET-Teleskop-Abziehsystem Erst. 28.10.2013 Alexander.Renger Gepr. TAS-uni 600, 5.11.2013 Ralf.Hoffmann Breite max. 6000 mm Artikelnummer/Zeichnungsnummer Blatt E51000043 Zust. Urspr. Ers. f. Ers. d.
- Seite 26 41000157 20110001 41000148 41000260 20110001 41000147 © all rights reserved conform to ISO 16016 Datum Name Benennung TAS-UNI 450 Montage-, Anbauteile Erst. 24.1.2017 R.Seidel 41000260 Gepr. 24.1.2017 R.Seidel Artikelnummer/Zeichnungsnummer Blatt E41000325 Zust. Urspr. Ers. f. Ers. d.
- Seite 27 41000147 20110001 41000148 © all rights reserved conform to ISO 16016 Datum Name Benennung TAS-Uni Klemmverstellung mit Klemm- Erst. 10.1.2014 Ralf.Hoffmann Gepr. schiene, Abst. 300, Bolzenhöhe 37 24.1.2017 R.Seidel Artikelnummer/Zeichnungsnummer Blatt E41000157 Zust. Urspr. Ers. f. Ers. d.
- Seite 28 © all rights reserved conform to ISO 16016 41000255 Datum Name Benennung siehe separate Liste Seitenteil (R/L) kompl. mit Rollen Erst. 25.1.2017 R.Seidel see separate list Gepr. 25.1.2017 R.Seidel für TAS-Uni-2011 Artikelnummer/Zeichnungsnummer Blatt E41000256 Zust. Urspr. Ers. f. Ers. d.
- Seite 29 20100027 41000253 33700060 20080011 20110003 20000071 41000251 20100006 © all rights reserved conform to ISO 16016 Datum Name Benennung Seitenteil rechts mit Rollen kompl. Erst. 14.2.2012 Perumal.Hurth TAS-Uni-2011 Gepr. 25.1.2017 R.Seidel Artikelnummer/Zeichnungsnummer Blatt E41000254 Zust. Urspr. Ers. f. Ers. d.
- Seite 30 21600005 33700715 20000126 20440003 20440003 20100014 33700664 © all rights reserved conform to ISO 16016 Datum Name Benennung Klappe rechts Erst. 14.2.2012 Perumal.Hurth kompl. TAS-uni-2011 Gepr. Artikelnummer/Zeichnungsnummer Blatt E41000250 Zust. Urspr. 41000052 Ers. f. Ers. d.
- Seite 31 © all rights reserved conform to ISO 16016 20550001 siehe separate Liste see separate list Datum Name Benennung Seitenteil links mit Rollen kompl. für Erst. 13.2.2012 Perumal.Hurth TAS-uni-2011 Gepr. 5.2.2013 Joerg.Werner Artikelnummer/Zeichnungsnummer Blatt E41000255 Zust. Urspr. Ers. f. Ers. d.
- Seite 32 21600005-neu 20000126 20440003 33700664 20440003 20100014 © all rights reserved conform to ISO 16016 Datum Name Benennung Klappe links kompl. Erst. 14.2.2012 Perumal.Hurth TAS-uni-2011 Gepr. 13.9.2013 Joerg.Werner Artikelnummer/Zeichnungsnummer Blatt E41000249 Zust. Urspr. 41000069 Ers. f. Ers. d.
- Seite 33 A51000042+43 TAS-UNI-450+600 29040220 Auch auf der rechten Klappe/ also on the right flap 29040666 29040056 P 09.10.2017_V2 1 / 1 Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
