Installation

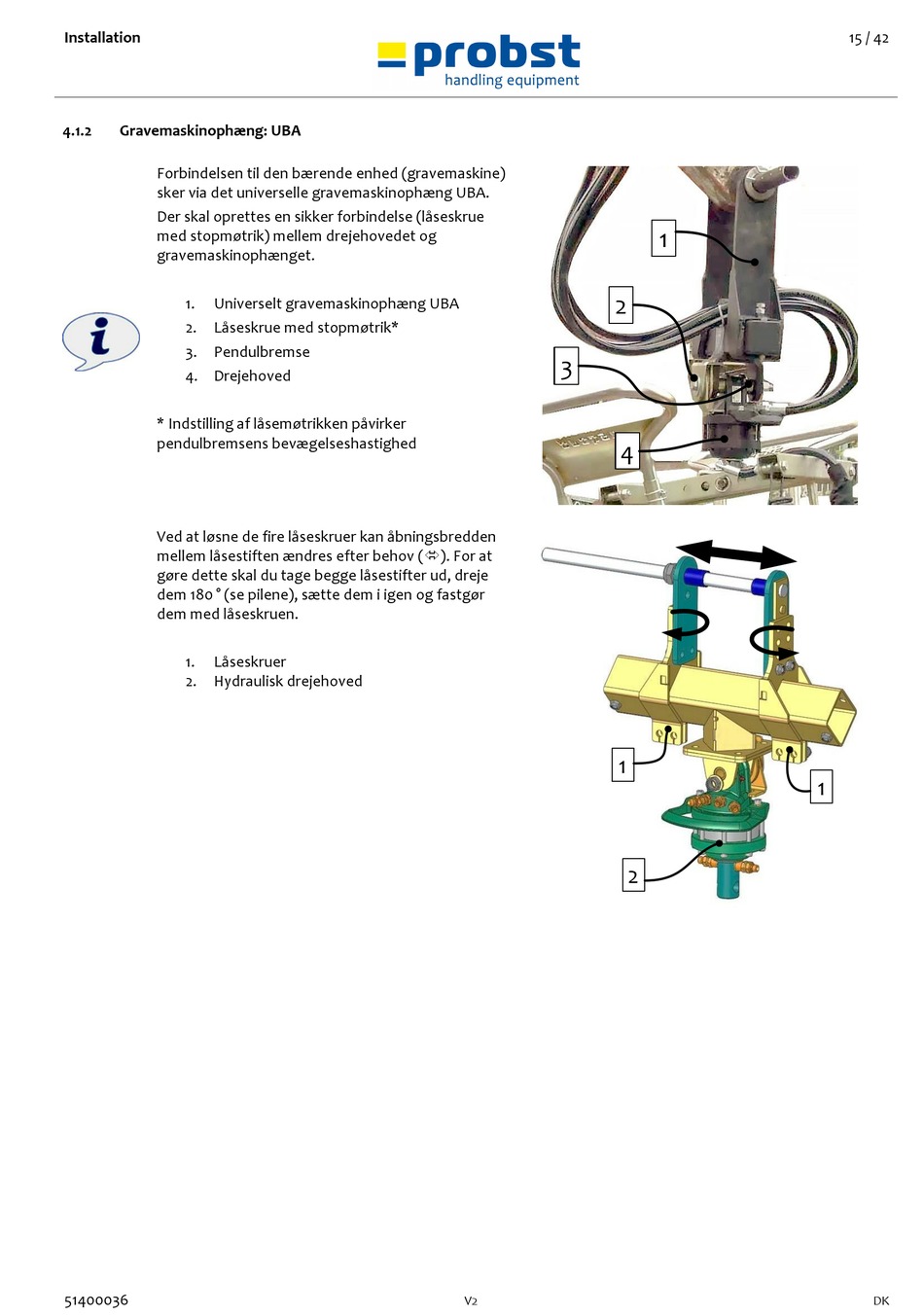

4.1.2 Gravemaskinophæng: UBA
Forbindelsen til den bærende enhed (gravemaskine)
sker via det universelle gravemaskinophæng UBA.
Der skal oprettes en sikker forbindelse (låseskrue
med stopmøtrik) mellem drejehovedet og
gravemaskinophænget.
1. Universelt gravemaskinophæng UBA
2. Låseskrue med stopmøtrik*
3. Pendulbremse
4. Drejehoved
* Indstilling af låsemøtrikken påvirker
pendulbremsens bevægelseshastighed
Ved at løsne de fire låseskruer kan åbningsbredden
mellem låsestiften ændres efter behov (). For at
gøre dette skal du tage begge låsestifter ud, dreje
dem 180 ° (se pilene), sætte dem i igen og fastgør
dem med låseskruen.
1. Låseskruer
2. Hydraulisk drejehoved
51400036
2
3
4
1
2
V2
1
1
