Indstillingsarbejde

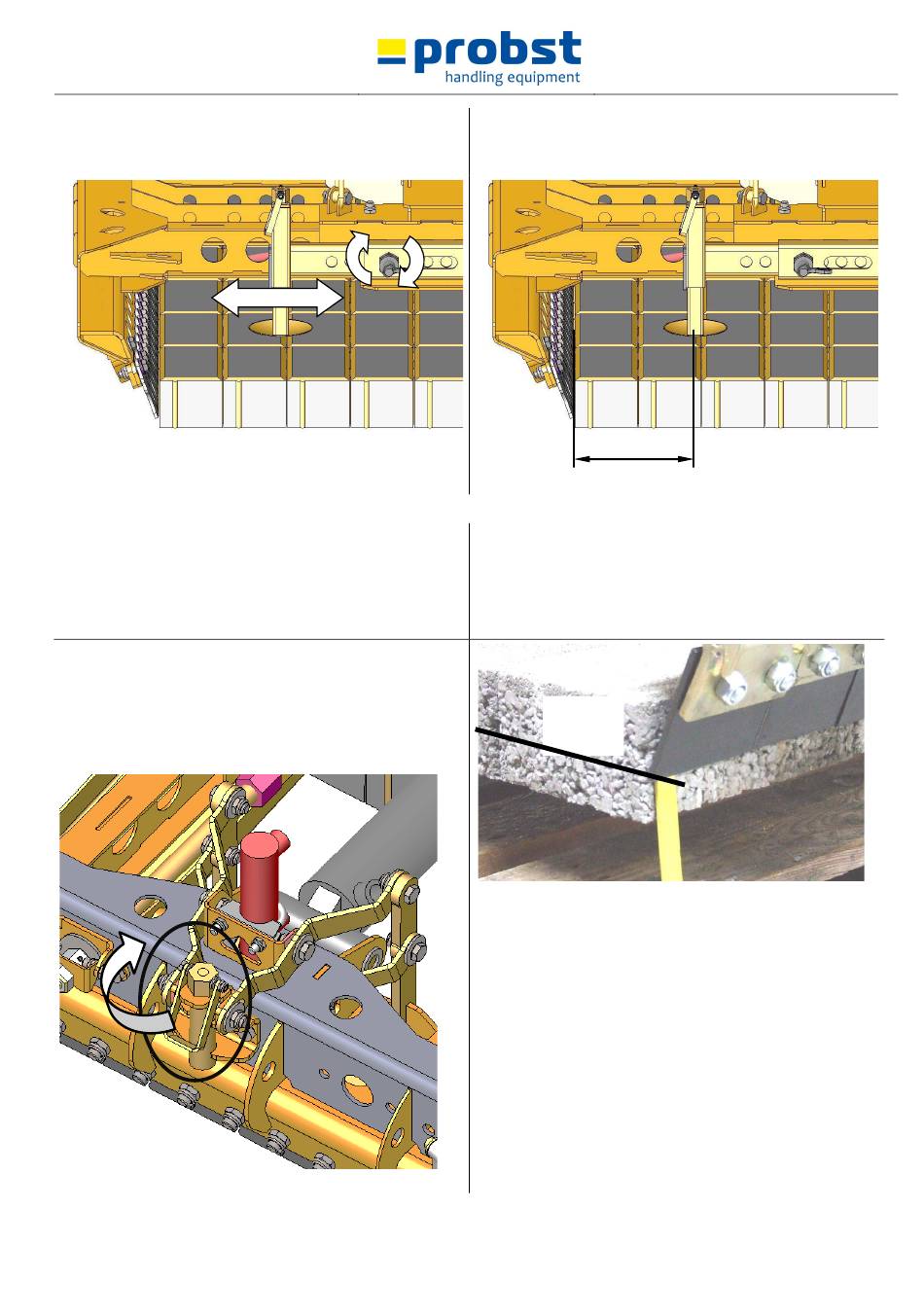

Drej fjederriglen 180 °, og fastlås den i hakket.
Flyt gribedybdeindstillingen i overensstemmelse hermed, og
drej fjederriglen igen 180 °, så den går i indgreb.
Figur 5
1.2.2Gribedybdeindstilling på maskinsiden
Lamelkæbernes gribedybden på maskinsiden indstilles ved
hjælp af en central gevindskrue.
Gribedybdeindstillingen skal indstilles, så stållamellerne
befinder sig ca. i midten af stenlaget.
Eksempel: ved stenhøjde 80 mm → 40 mm
Klap håndsvinget op.
Ved hjælp af håndsvinget foretages indstillingen således, at
stållamellerne griber nedefra om stenlaget i planum ca. en
tredjedel af stenens højde.
Håndsvinget sikres mod at dreje videre af sig selv ved at
klappe den ind.
Figur 7
51400036
Indstil afstanden til ca. 100 - 150 mm mellem midten af
gribedybdens indstilling og stenlagets ydre kant
100 – 150 mm
Figur 6
Ved ekstremt store stenlag anbefales det at indstille
gribedybdeindstillingen noget lavere, så stållamellerne
griber fat i det laveste område (se billede A) af stenlaget.
Ellers er der risiko for, at stenlaget falder fra hinanden ved
løftning.
½
Figur A
