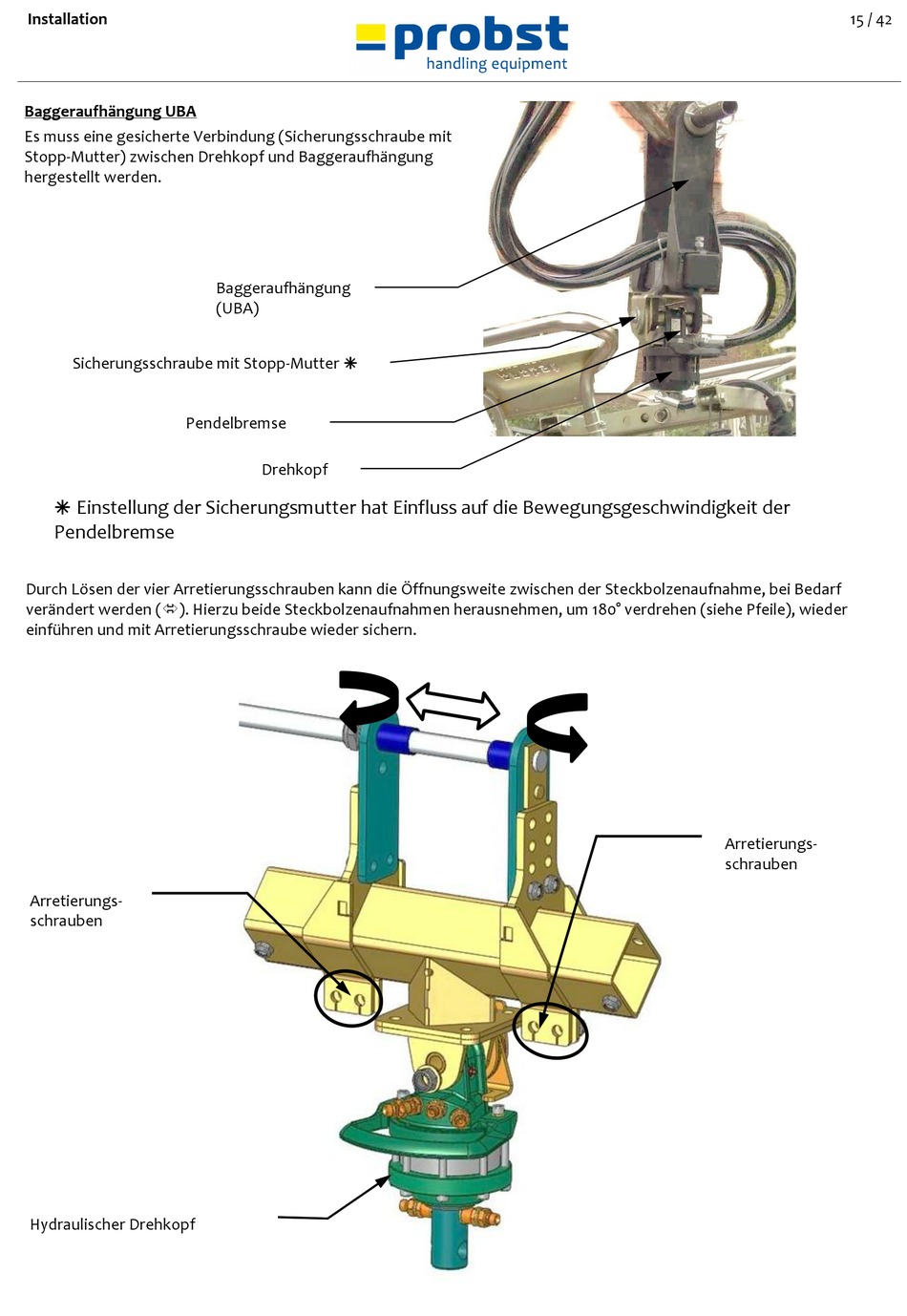

probst HVZ-UNI-II Betriebsanleitung Seite 19

Installation
Baggeraufhängung UBA
Es muss eine gesicherte Verbindung (Sicherungsschraube mit
Stopp-Mutter) zwischen Drehkopf und Baggeraufhängung
hergestellt werden.
Sicherungsschraube mit Stopp-Mutter 
Pendelbremse
 Einstellung der Sicherungsmutter hat Einfluss auf die Bewegungsgeschwindigkeit der
Pendelbremse
Durch Lösen der vier Arretierungsschrauben kann die Öffnungsweite zwischen der Steckbolzenaufnahme, bei Bedarf
verändert werden (). Hierzu beide Steckbolzenaufnahmen herausnehmen, um 180° verdrehen (siehe Pfeile), wieder
einführen und mit Arretierungsschraube wieder sichern.
Arretierungs-
schrauben
Hydraulischer Drehkopf
Baggeraufhängung
(UBA)
Drehkopf
15 / 42
Arretierungs-
schrauben
