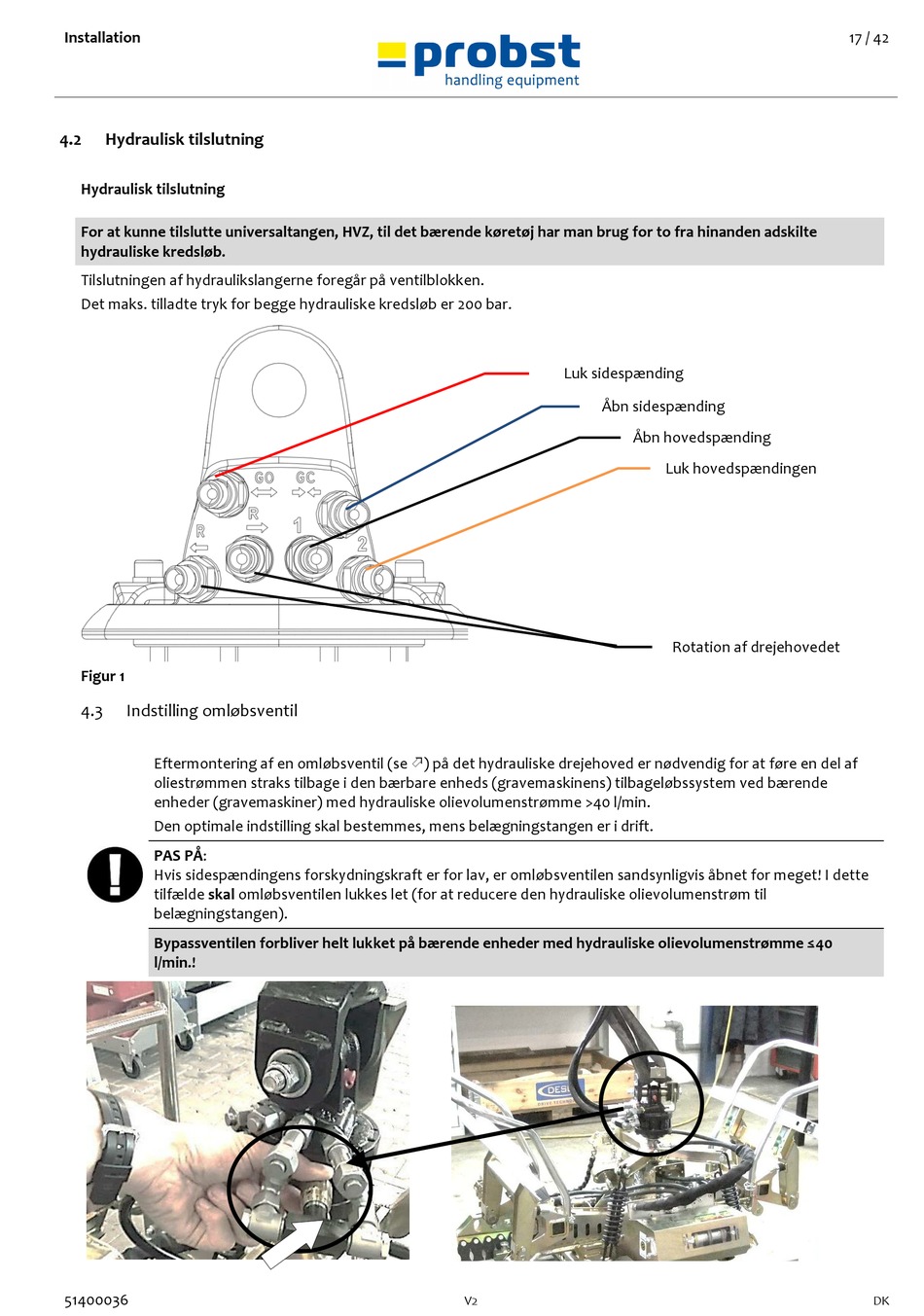

probst HVZ-UNI-II Betriebsanleitung Seite 65

Installation
4.2 Hydraulisk tilslutning
Hydraulisk tilslutning
For at kunne tilslutte universaltangen, HVZ, til det bærende køretøj har man brug for to fra hinanden adskilte
hydrauliske kredsløb.
Tilslutningen af hydraulikslangerne foregår på ventilblokken.
Det maks. tilladte tryk for begge hydrauliske kredsløb er 200 bar.
Figur 1
4.3 Indstilling omløbsventil
Eftermontering af en omløbsventil (se ) på det hydrauliske drejehoved er nødvendig for at føre en del af
oliestrømmen straks tilbage i den bærbare enheds (gravemaskinens) tilbageløbssystem ved bærende
enheder (gravemaskiner) med hydrauliske olievolumenstrømme >40 l/min.
Den optimale indstilling skal bestemmes, mens belægningstangen er i drift.
PAS PÅ:
Hvis sidespændingens forskydningskraft er for lav, er omløbsventilen sandsynligvis åbnet for meget! I dette
tilfælde skal omløbsventilen lukkes let (for at reducere den hydrauliske olievolumenstrøm til
belægningstangen).
Bypassventilen forbliver helt lukket på bærende enheder med hydrauliske olievolumenstrømme ≤40
l/min.!
51400036
Luk sidespænding
Åbn sidespænding
Åbn hovedspænding
V2
Luk hovedspændingen
Rotation af drejehovedet
