Indstillingsarbejde

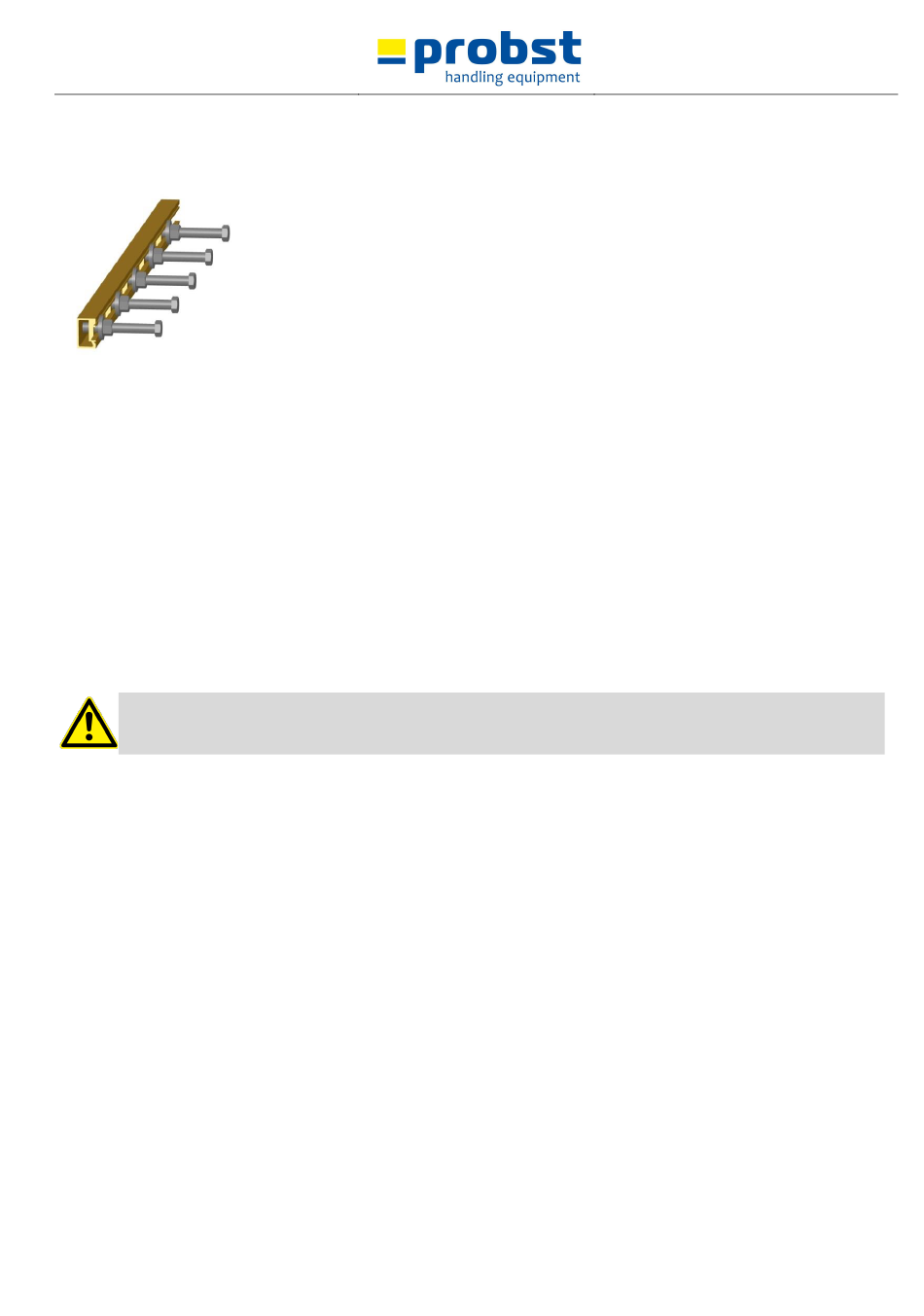

1.8 Indstilling positioneringsadapter
1.9 Første gribeforsøg
Hovedspændingen må kun lukkes, når sidespændingen er åben.
Ellers kan der opstå skader på hovedspændingstængerne og sidespændingen!!!
Læg universaltangen HVZ-UNNI-II med helt åben hoved- og sidespænding på stenlaget og sørg samtidig for, at
stållamellerne på hovedspændingstangen på anlægssiden, berører det stenlag, der skal gribes om.
Luk langsomt sidespændingen, indtil Halfen-skinnerne eller positioneringsadapternes hoveder er ca. 1 cm væk fra
stenlaget. Indstil Halfen-skinnernes position ved at forskyde kulissen således, at de er anbragt ca. i midten over for
stenlaget
Fastspænd fastgørelsesskruerne på Halfen-skinnerne. Hertil skal sidespændingen åbnes helt igen for at få adgang til
unbrakroskruen i Halfen-skinnen.
Ved monterede positioneringsadaptere skal sidespændingen igen lukkes så meget, at positioneringsadapternes hoveder
er ca. 1 cm væk fra stenlaget.
Nu justeres positioneringsadapterne således, at hovederne mødes med stensidefladerne ca. 1 cm fra stenmidten hen imod
hovedspændingskæben i planum. (Således sikres det, at positioneringsadapteren i det mindste ligger midt på den
stenrække, der skal forskubbes. Der kan nemlig ske det ved en efterfølgende belægning, når universaltangen HVZ-UNI-II
placeres, at hovedspændingstangens stållameller på anlægssiden ikke altid som foreskrevet, berør stenene.)
I denne position fikseres positioneringsadapteren ved at fastspænde skruerne stramt. I den forbindelse skal der sørges for,
at fremspringsmålene (mål mellem Halfen-skinnens anlægsflade og positioneringsadapterens hoved er fuldstændig ens og
svarer til det ønskede forskydningsmål (i eksemplet 10 cm).
Til sten, som i hovedspændingsretningen er større end 16 cm, skal der i givet fald anvendes 2 positioneringsadaptere
(specialudstyr) pr. sten, så stenene ikke tipper under forskydningen.
51400036
Den overskydende længde på positioneringsadapteren mellem Halfen-skinne
og skruehovedet (mål på fremspring), som vist på billedet, er ved
halvstenforbandt 20 cm divideret med 2 = 10 cm.
På det illustrerede billede monteres positioneringsadapteren til stenrække 1, 3,
5 og 7 i sidespændingens højre Halfen-skinne og positioneres på det planlagte
sted. På venstre sidespænding monteres positioneringsadapteren til
stenrækkerne 2, 4 og 6.
Hovedspændingen, som allerede er indstillet, åbnes hydraulisk helt, tangen
HVZ-UNI-II løftes helt over stenpakken, så den hænger frit.
Luk sidespændingen helt.
Grovindstilling foretages via stilleskruen (billede) og begge sidespændingsdele
indstilles således, at det før konstaterede pakkebreddemål + halv stenlængde,
som for eksempel 5 x 20 + 10 = 110 cm, ligger på skalaen bag den lodrette
overgangsplade.
Mål målet mellem de to Halfen-skinner, udfør finindstillingen med stilleskruen
PO således, at det målte mål er ca. 3 til 4 mm større end pakkebreddemålet.
(Herved sikres det, at de enkelte brosten også efter lægningen i planum i
sidespændingsretningen ikke gnider mod hinanden, men ligger korrekt efter
standarden med en fugeafstand på 3 - 4 mm. Hertil er det nødvendigt, at de
enkelte brosten med har en afstandshjælp på mindst 2,5 mm tykkelse.)
Åbn sidespændingen helt.
