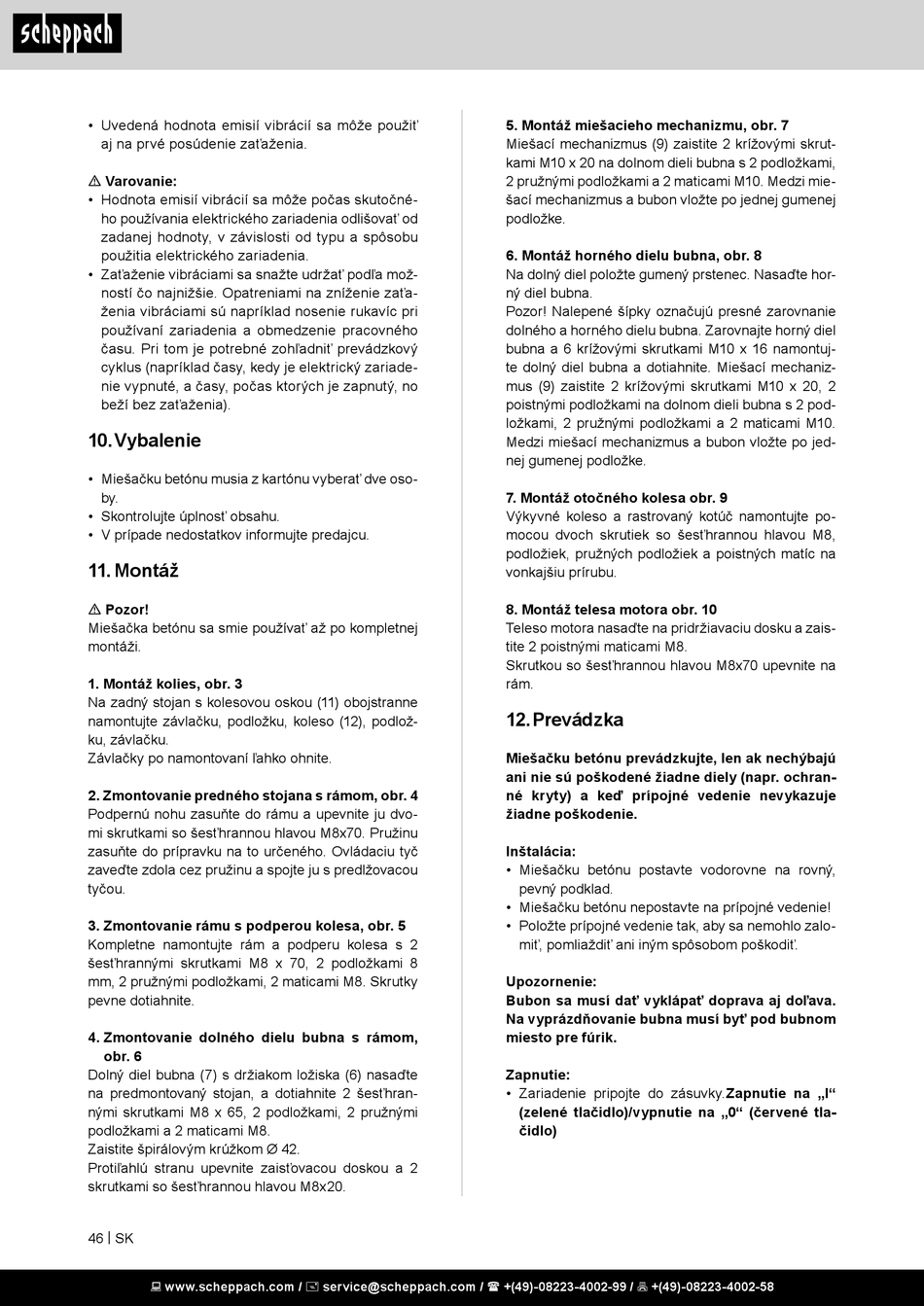

• Uvedená hodnota emisií vibrácií sa môže použiť
aj na prvé posúdenie zaťaženia.
m Varovanie:
• Hodnota emisií vibrácií sa môže počas skutočné-
ho používania elektrického zariadenia odlišovať od
zadanej hodnoty, v závislosti od typu a spôsobu
použitia elektrického zariadenia.
• Zaťaženie vibráciami sa snažte udržať podľa mož-
ností čo najnižšie. Opatreniami na zníženie zaťa-
ženia vibráciami sú napríklad nosenie rukavíc pri
používaní zariadenia a obmedzenie pracovného
času. Pri tom je potrebné zohľadniť prevádzkový
cyklus (napríklad časy, kedy je elektrický zariade-
nie vypnuté, a časy, počas ktorých je zapnutý, no
beží bez zaťaženia).

10. Vybalenie

• Miešačku betónu musia z kartónu vyberať dve oso-
by.
• Skontrolujte úplnosť obsahu.
• V prípade nedostatkov informujte predajcu.
11. Montáž
m Pozor!
Miešačka betónu sa smie používať až po kompletnej
montáži.
1. Montáž kolies, obr. 3
Na zadný stojan s kolesovou oskou (11) obojstranne
namontujte závlačku, podložku, koleso (12), podlož-
ku, závlačku.
Závlačky po namontovaní ľahko ohnite.
2. Zmontovanie predného stojana s rámom, obr. 4
Podpernú nohu zasuňte do rámu a upevnite ju dvo-
mi skrutkami so šesťhrannou hlavou M8x70. Pružinu
zasuňte do prípravku na to určeného. Ovládaciu tyč
zaveďte zdola cez pružinu a spojte ju s predlžovacou
tyčou.
3. Zmontovanie rámu s podperou kolesa, obr. 5
Kompletne namontujte rám a podperu kolesa s 2
šesťhrannými skrutkami M8 x 70, 2 podložkami 8
mm, 2 pružnými podložkami, 2 maticami M8. Skrutky
pevne dotiahnite.
4. Zmontovanie dolného dielu bubna s rámom,
obr. 6
Dolný diel bubna (7) s držiakom ložiska (6) nasaďte
na predmontovaný stojan, a dotiahnite 2 šesťhran-
nými skrutkami M8 x 65, 2 podložkami, 2 pružnými
podložkami a 2 maticami M8.
Zaistite špirálovým krúžkom Ø 42.
Protiľahlú stranu upevnite zaisťovacou doskou a 2
skrutkami so šesťhrannou hlavou M8x20.
46 | SK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
5. Montáž miešacieho mechanizmu, obr. 7
Miešací mechanizmus (9) zaistite 2 krížovými skrut-
kami M10 x 20 na dolnom dieli bubna s 2 podložkami,
2 pružnými podložkami a 2 maticami M10. Medzi mie-
šací mechanizmus a bubon vložte po jednej gumenej
podložke.
6. Montáž horného dielu bubna, obr. 8
Na dolný diel položte gumený prstenec. Nasaďte hor-
ný diel bubna.
Pozor! Nalepené šípky označujú presné zarovnanie
dolného a horného dielu bubna. Zarovnajte horný diel
bubna a 6 krížovými skrutkami M10 x 16 namontuj-
te dolný diel bubna a dotiahnite. Miešací mechaniz-
mus (9) zaistite 2 krížovými skrutkami M10 x 20, 2
poistnými podložkami na dolnom dieli bubna s 2 pod-
ložkami, 2 pružnými podložkami a 2 maticami M10.
Medzi miešací mechanizmus a bubon vložte po jed-
nej gumenej podložke.
7. Montáž otočného kolesa obr. 9
Výkyvné koleso a rastrovaný kotúč namontujte po-
mocou dvoch skrutiek so šesťhrannou hlavou M8,
podložiek, pružných podložiek a poistných matíc na
vonkajšiu prírubu.
8. Montáž telesa motora obr. 10
Teleso motora nasaďte na pridržiavaciu dosku a zais-
tite 2 poistnými maticami M8.
Skrutkou so šesťhrannou hlavou M8x70 upevnite na
rám.
12. Prevádzka
Miešačku betónu prevádzkujte, len ak nechýbajú
ani nie sú poškodené žiadne diely (napr. ochran-
né kryty) a keď prípojné vedenie nevykazuje
žiadne poškodenie.
Inštalácia:
• Miešačku betónu postavte vodorovne na rovný,
pevný podklad.
• Miešačku betónu nepostavte na prípojné vedenie!
• Položte prípojné vedenie tak, aby sa nemohlo zalo-
miť, pomliaždiť ani iným spôsobom poškodiť.
Upozornenie:
Bubon sa musí dať vyklápať doprava aj doľava.
Na vyprázdňovanie bubna musí byť pod bubnom
miesto pre fúrik.
Zapnutie:
• Zariadenie pripojte do zásuvky.Zapnutie na „I"
(zelené tlačidlo)/vypnutie na „0" (červené tla-
čidlo)
