SICK PowerProx WTT12L Betriebsanleitung Seite 90

取扱説明書
距離値 - 測定正確度
反射率 6% ... 90%の対象物 (DIN 5033 に準拠した標準白色に相当)
1
2 逆極性保された
残留リップルの U
限界値 最大 5 V
3 ライト/ダークの比率 1:1
負荷のある信号経過時間
4
5 A = U 電源電圧逆接保護
V
B = 出入力 逆接保護
C = 干渉パルス抑制
T が 45 °C 以上の場合は、供給電圧 U
6
U
7 1 σ に相当。
8 6% ... 90%の拡散反射率 (DIN 5033 に準拠した白に基づく)

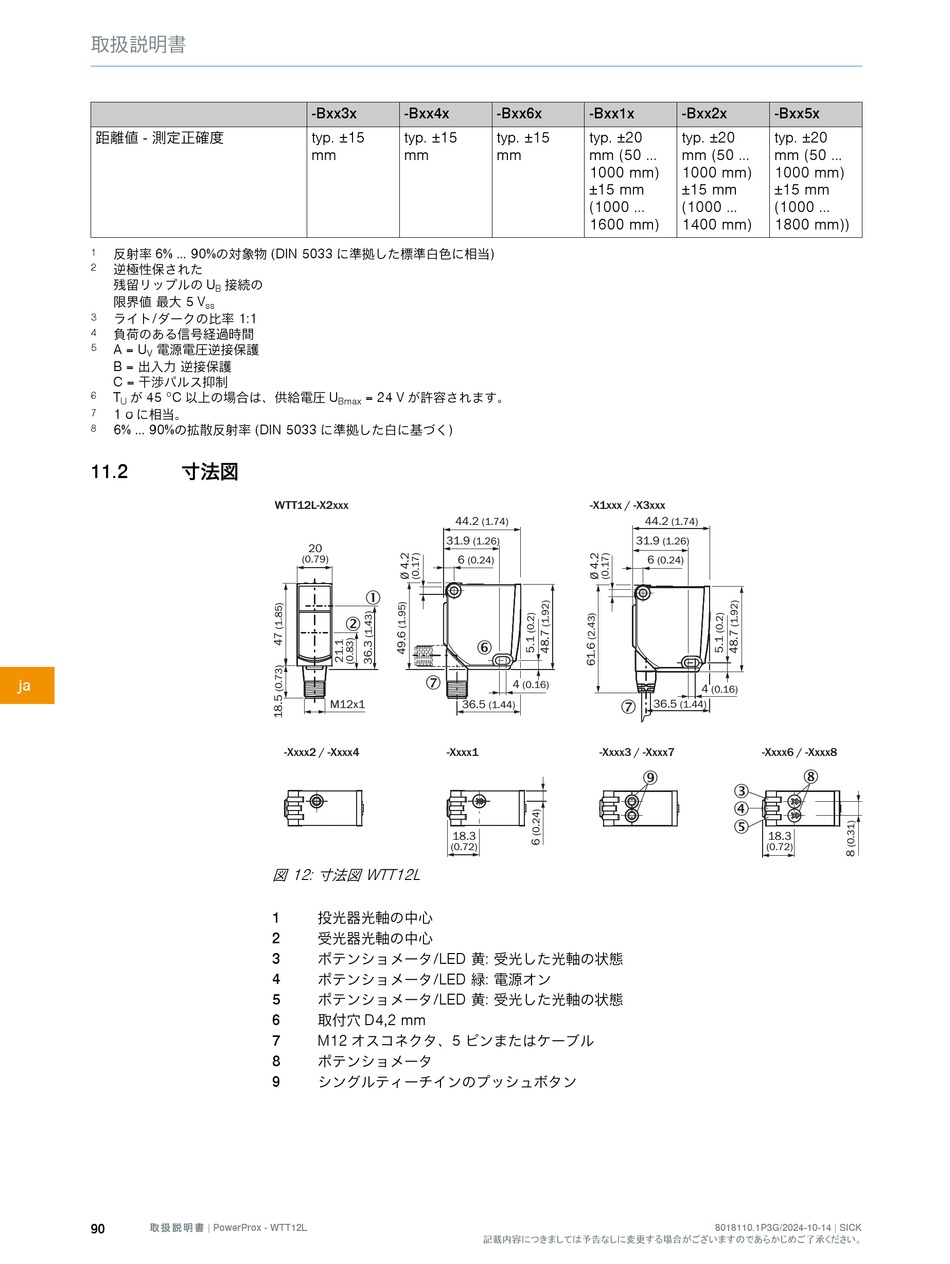

11.2 寸法図
ja
90
取 扱 説 明 書 | PowerProx - WTT12L
-Bxx3x
typ. ±15
mm
接続の
B
ss
= 24 V が許容されます。
Bmax
WTT12L-X2xxx
20
(0.79)
1
2
M12x1
-Xxxx2 / -Xxxx4
図 12: 寸法図 WTT12L
1 投光器光軸の中心
2
受光器光軸の中心
3 ポテンショメータ/LED 黄: 受光した光軸の状態
4 ポテンショメータ/LED 緑: 電源オン
5 ポテンショメータ/LED 黄: 受光した光軸の状態
6 取付穴 D4,2 mm
7
M12 オスコネクタ、5 ピンまたはケーブル
8 ポテンショメータ
9
シングルティーチインのプッシュボタン
-Bxx4x -Bxx6x
typ. ±15 typ. ±15
mm mm
44.2
(1.74)
31.9
(1.26)
6
(0.24)
6
7
4
(0.16)
36.5
(1.44)
-Xxxx1
18.3
(0.72)
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。
-Bxx1x -Bxx2x
typ. ±20 typ. ±20
mm (50 ... mm (50 ...
1000 mm) 1000 mm)
±15 mm ±15 mm
(1000 ... (1000 ...
1600 mm) 1400 mm)
-X1xxx / -X3xxx
44.2
(1.74)
31.9
(1.26)
6
(0.24)
4
(0.16)
7 36.5
(1.44)
-Xxxx3 / -Xxxx7 -Xxxx6 / -Xxxx8
9
3
4
5
18.3
(0.72)
8018110.1P3G/2024-10-14 | SICK
-Bxx5x
typ. ±20
mm (50 ...
1000 mm)
±15 mm
(1000 ...
1800 mm))
8
