ISTRUZIONI PER L'USO
it
7.2 WT modalità Teach
72 I S T R U Z I O N I P E R L ' U S O | PowerProx - WTT12L
Q1
–
+
Q1

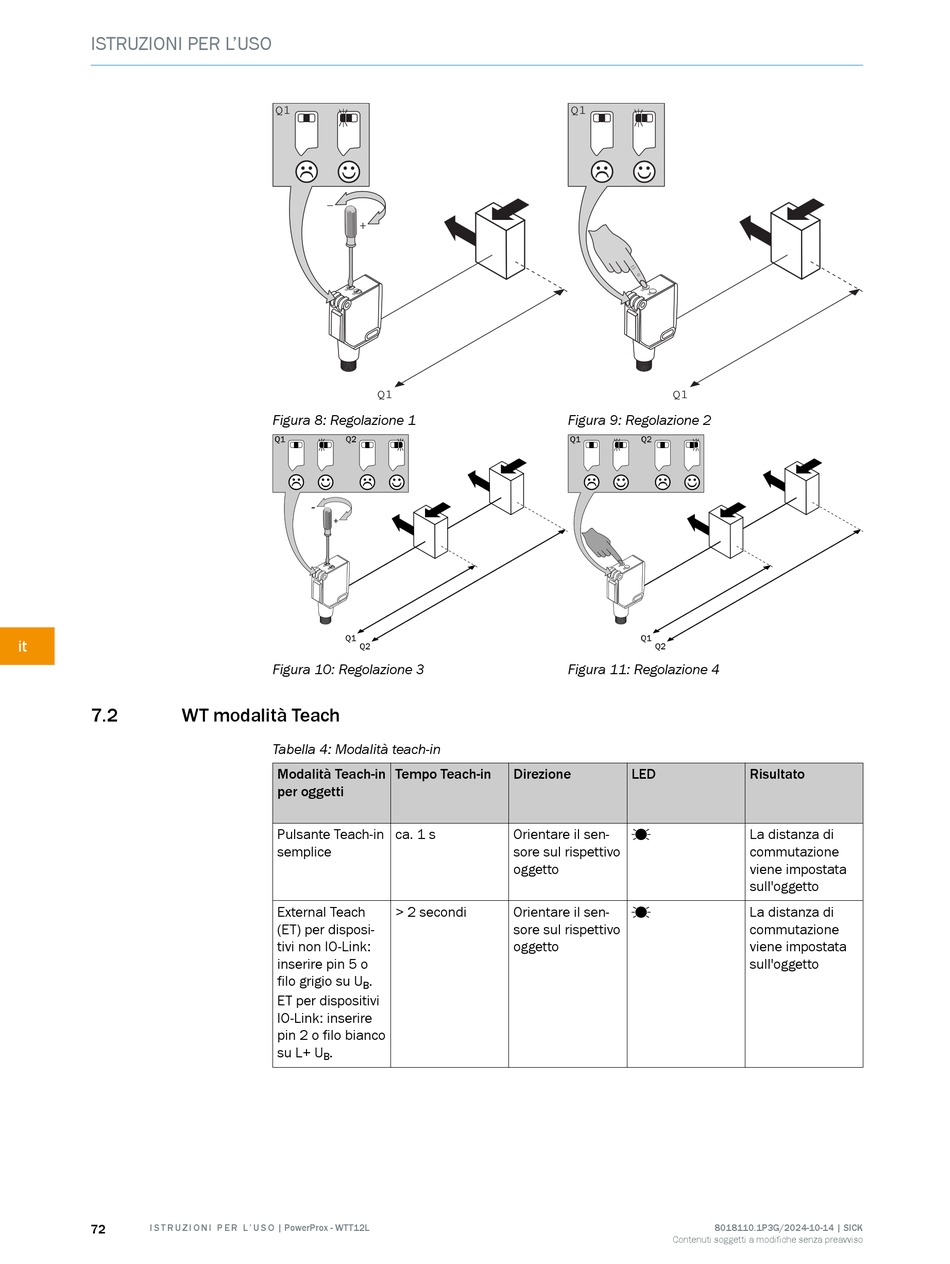

Figura 8: Regolazione 1
Figura 10: Regolazione 3
Tabella 4: Modalità teach-in
Modalità Teach-in Tempo Teach-in
per oggetti
Pulsante Teach-in ca. 1 s
semplice
External Teach > 2 secondi
(ET) per disposi‐
tivi non IO-Link:
inserire pin 5 o
filo grigio su U .
B
ET per dispositivi
IO-Link: inserire
pin 2 o filo bianco
su L+ U .
B
Q1
Q1
Figura 9: Regolazione 2
Figura 11: Regolazione 4
Direzione LED
Orientare il sen‐
Ö
sore sul rispettivo
oggetto
Orientare il sen‐
Ö
sore sul rispettivo
oggetto
Contenuti soggetti a modifiche senza preavviso
Risultato
La distanza di
commutazione
viene impostata
sull'oggetto
La distanza di
commutazione
viene impostata
sull'oggetto
