4 Montage
5 Électronique
8018110.1P3G/2024-10-14 | SICK
Sujet à modification sans préavis
Les fonctions du mode IO-Link sont décrites dans la notice d'instructions IO-Link
Photoelectric Sensors fournie ou peuvent être téléchargées sur www.sick.com sous
le numéro de commande de l'appareil.
Monter le capteur sur une équerre de fixation adaptée (voir la gamme d'accessoires
SICK).
Respecter le couple de serrage maximum autorisé du capteur de 0.8 Nm
Respecter la direction préférentielle de l'objet par rapport au capteur

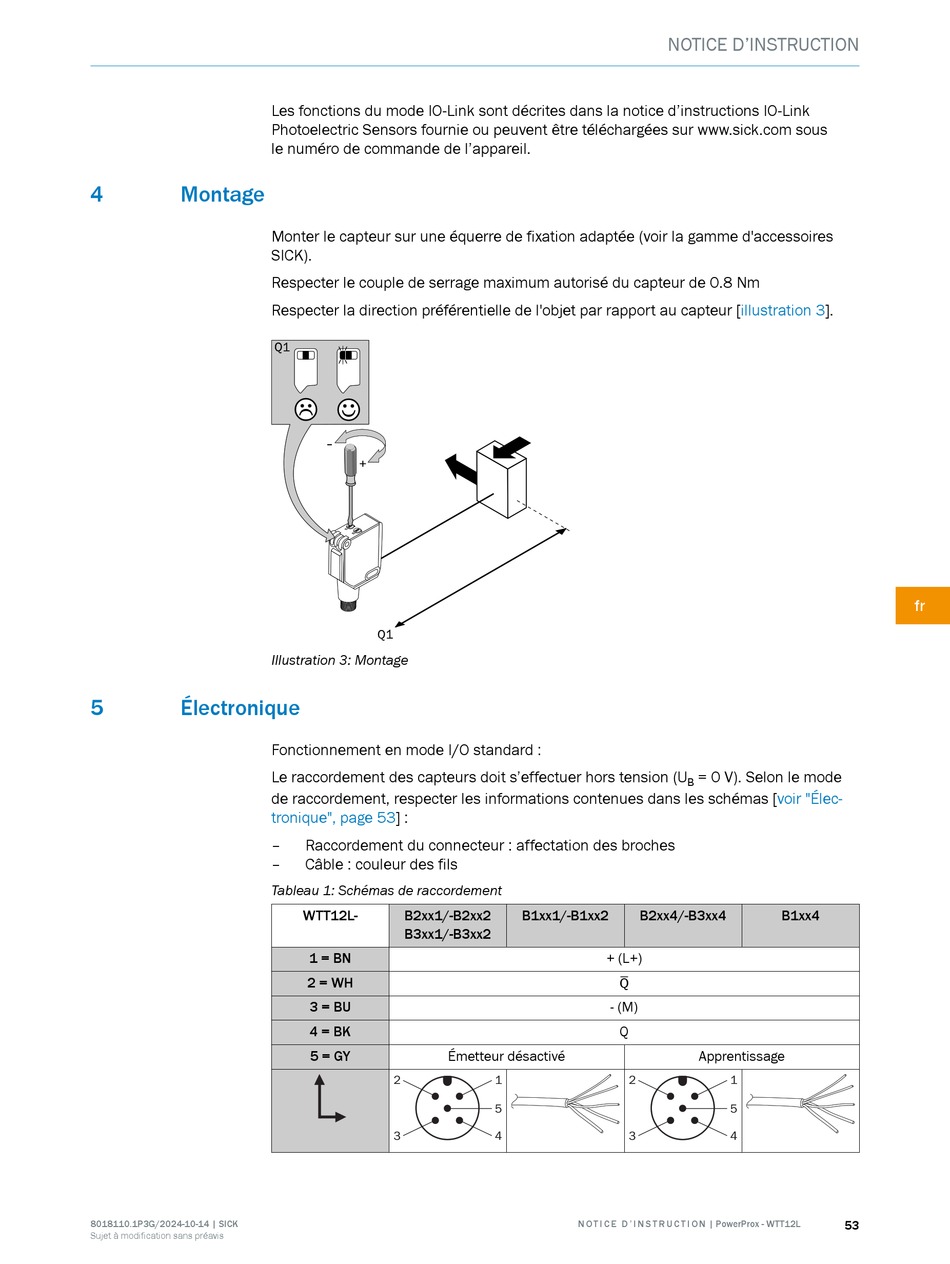

Illustration 3: Montage
Fonctionnement en mode I/O standard :
Le raccordement des capteurs doit s'effectuer hors tension (U
de raccordement, respecter les informations contenues dans les schémas
tronique", page 53] :
– Raccordement du connecteur : affectation des broches
– Câble : couleur des fils
Tableau 1: Schémas de raccordement
WTT12L- B2xx1/-B2xx2
B3xx1/-B3xx2
1 = BN
2 = WH
3 = BU
4 = BK
5 = GY Émetteur désactivé
2
3
NOTICE D'INSTRUCTION
B1xx1/-B1xx2 B2xx4/-B3xx4
+ (L+)
Q
- (M)
Q
1 2
5
4 3
N O T I C E D ' I N S T R U C T I O N | PowerProx - WTT12L
[illustration 3].
= 0 V). Selon le mode
B
[voir "Élec‐
B1xx4
Apprentissage
1
5
4
