11.2 Plans cotés
12 Annexe
12.1 Conformités et certificats
8018110.1P3G/2024-10-14 | SICK
Sujet à modification sans préavis
WTT12L-X2xxx
31.9
20
(0.79)
1
2
7
M12x1
-Xxxx2 / -Xxxx4 -Xxxx1
18.3
(0.72)

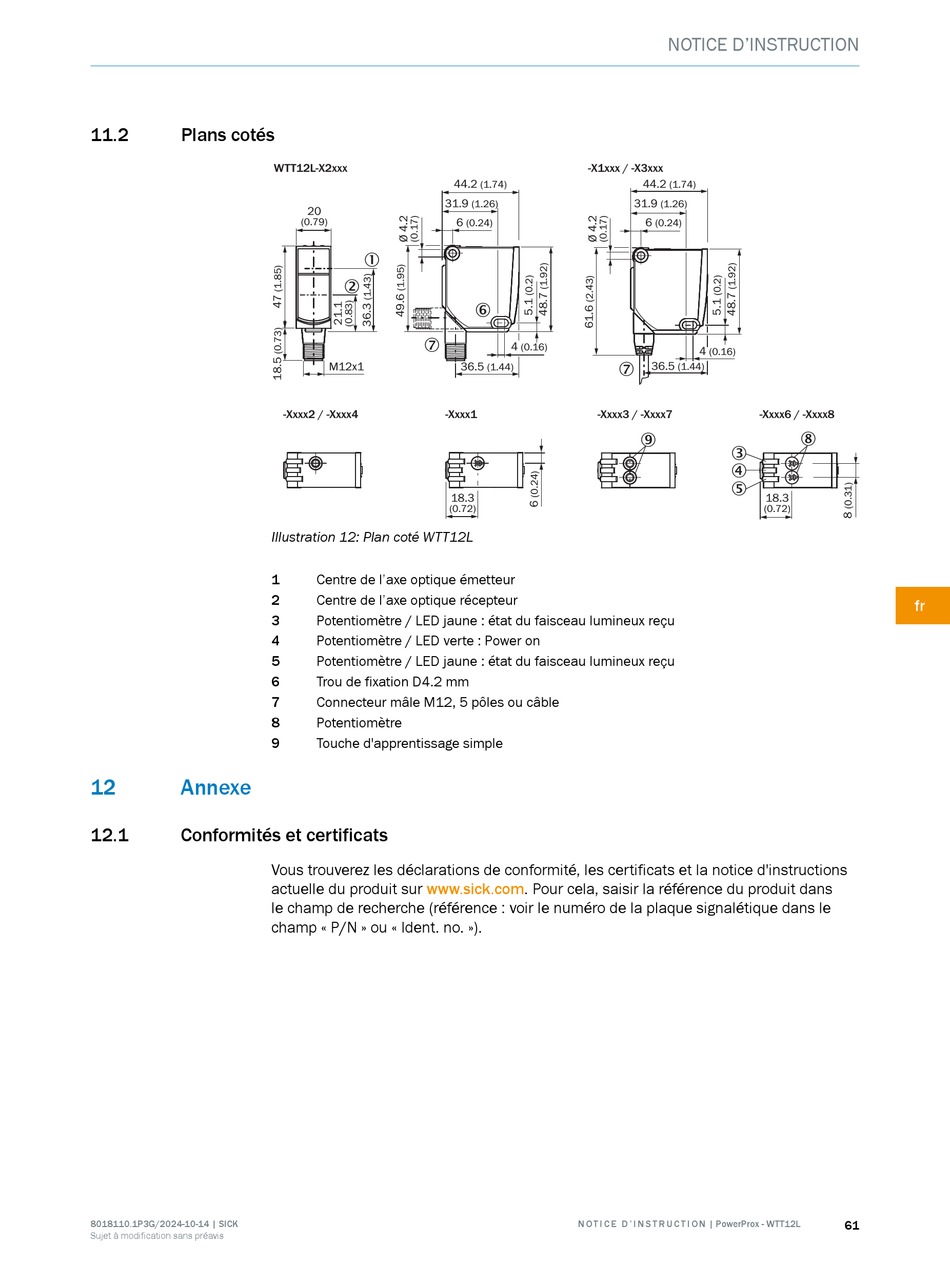

Illustration 12: Plan coté WTT12L
1 Centre de l'axe optique émetteur
2 Centre de l'axe optique récepteur
3 Potentiomètre / LED jaune : état du faisceau lumineux reçu
4 Potentiomètre / LED verte : Power on
5 Potentiomètre / LED jaune : état du faisceau lumineux reçu
6 Trou de fixation D4.2 mm
7 Connecteur mâle M12, 5 pôles ou câble
8 Potentiomètre
9 Touche d'apprentissage simple
Vous trouverez les déclarations de conformité, les certificats et la notice d'instructions
actuelle du produit sur www.sick.com. Pour cela, saisir la référence du produit dans
le champ de recherche (référence : voir le numéro de la plaque signalétique dans le
champ « P/N » ou « Ident. no. »).
-X1xxx / -X3xxx
44.2
(1.74)
(1.26)
6
(0.24)
6
4
(0.16)
36.5 7
(1.44)
-Xxxx3 / -Xxxx7
N O T I C E D ' I N S T R U C T I O N | PowerProx - WTT12L
NOTICE D'INSTRUCTION
44.2
(1.74)
31.9
(1.26)
6
(0.24)
4
(0.16)
36.5
(1.44)
-Xxxx6 / -Xxxx8
8
9
3
4
5
18.3
(0.72)
